产品型号
主要特点

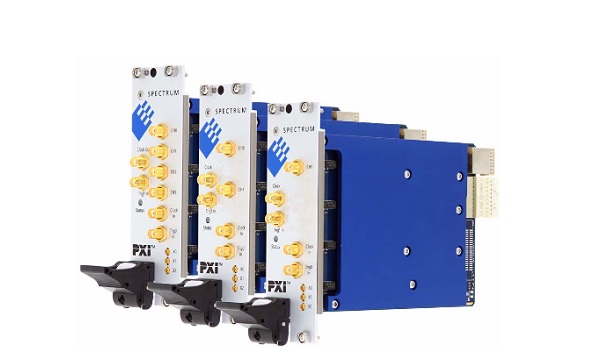

系列产品简述
产品系列是针对高速数据采集而设计，包含9个型号。模块的每个输入通道拥独立的A/D转换器和独立的程控放大器。这使得所有通过可以无相位延时的同步记录信号。极大的板载内存保证即使在最高采样率下也可进行长时间记录。
新产品的设计是基于最受行业认可的PCIe/PXIe总线，最高的数据传输速度可达3.4GB/s。德国Spectrum的全系列数字化仪均支持瞬态记录和数据流模式。数据流可捕捉直接传递至电脑端的超长信号，在保持完整信息的同时对其进行存储或分析。
由于配备了一组灵活的触发模式以及用以增益调整的全面校准前端，M4i系列可以捕获最为复杂与稀有的事件。采集模式包括快速触发时间戳的存储器分段。触发器之间待触发时间可低至80采样点（5G每秒的情况下达到16纳秒），这使得即便是两个事件发生时间极为接近的情况下，捕获时间戳脉冲和信号突发成为可能。
对于通道需求超过4个的应用来说，最多可在同一系统中运行8个板卡。板卡之间可以Spectrum的Star-Hub选项进行连结，该选项可分发板卡之间的时钟和触发信号。通过使用Star-Hub，系统将可获得8到32个完全同步的通道体验。
软件展示
对于自己编程的用户来说，可以使用Spectrum技术成熟的的驱动器（适用于Windows和Linux系统）。M4i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。

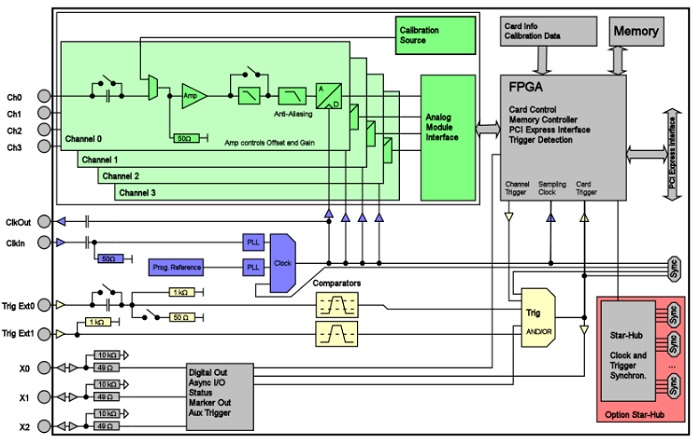

结构框图
应用领域

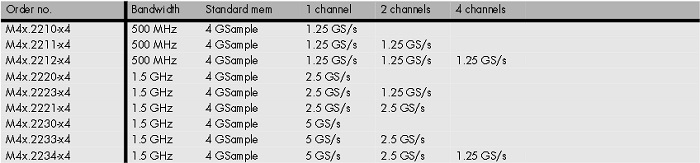

M4x.22xx-x4系列PXIe板卡产品对比

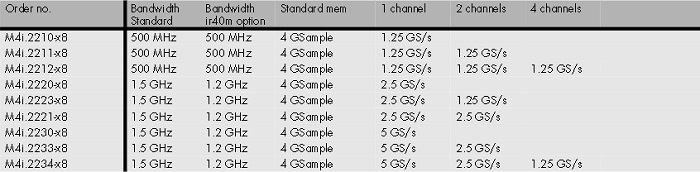

M4i.22xx-x8系列PCIe板卡产品对比
