中速数据采集卡

M4x.44xx-x4系列(PXIe), M4i-44xx-x8系列(PCIe)

品牌:Spectrum

主要特性和功能:

最高4通道500MS/s采样率

超高速PCIe×8 Gen2接口

所有通道同步采样,每通道独立ADC和放大器

6个输入范围:±200mV到±10V

2G采样

每个系统可以同步8块数据采集卡

高达3.4GB/s的持续流模式

所有型号

  • 产品型号

概述 技术指标 评论


主要特点


最高4通道500MS/s采样率

超高速PCIe×8 Gen2接口

所有通道同步采样

每通道独立ADC和放大器

6个输入范围:±200mV到±10V

2G采样(4GB)板载存储器

窗口、Re-arm、或/与触发

每个系统可以同步8块数据采集卡

触发特征:单发、流模式、多倍记录、门采样、ABA模式、时间戳

可工作在×8/×16 PCIe插槽

与PCI软件兼容

高达3.4GB/s的持续流模式



系列产品简述


系列数字化仪在采样率和分辨率方面都是最出色的。PCIe×8 Gen2接口提非常优秀的数据流模式。拥有独立ADC的双通道或者四通道提供14bit和16bit分辨率,将满足高质量的信号采集需求。虽然该板卡采用了最新的生产技术,但它的软件架构和上一代m2i、m4i标准Spectrum板卡的驱动是兼容的。所以一块已经问世10年的200KS/s多通道采集卡和一块刚刚问世的500MS/s高精度数字化仪可以采用同样的软件进行操作。

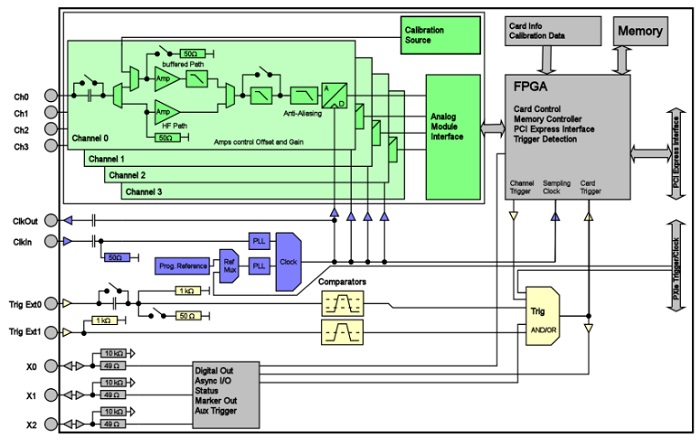

原理框图

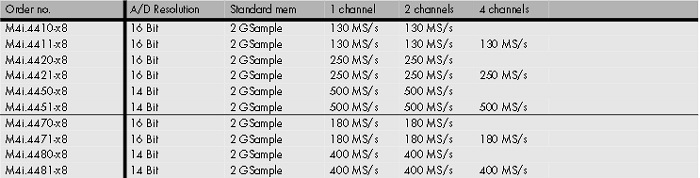

M4i.44xx-x8系列PCIe产品对比

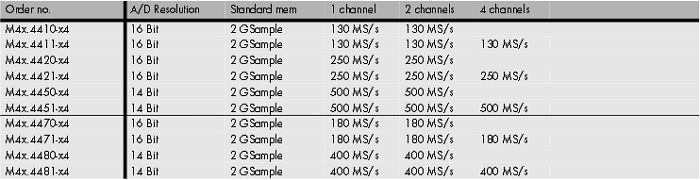

M4x.44xx-x4系列PXIe产品对比

模拟通道
2,4,8 个
最大采样率
500 MSa/s
最大存储器深度
2 Gpts
操作系统
2
