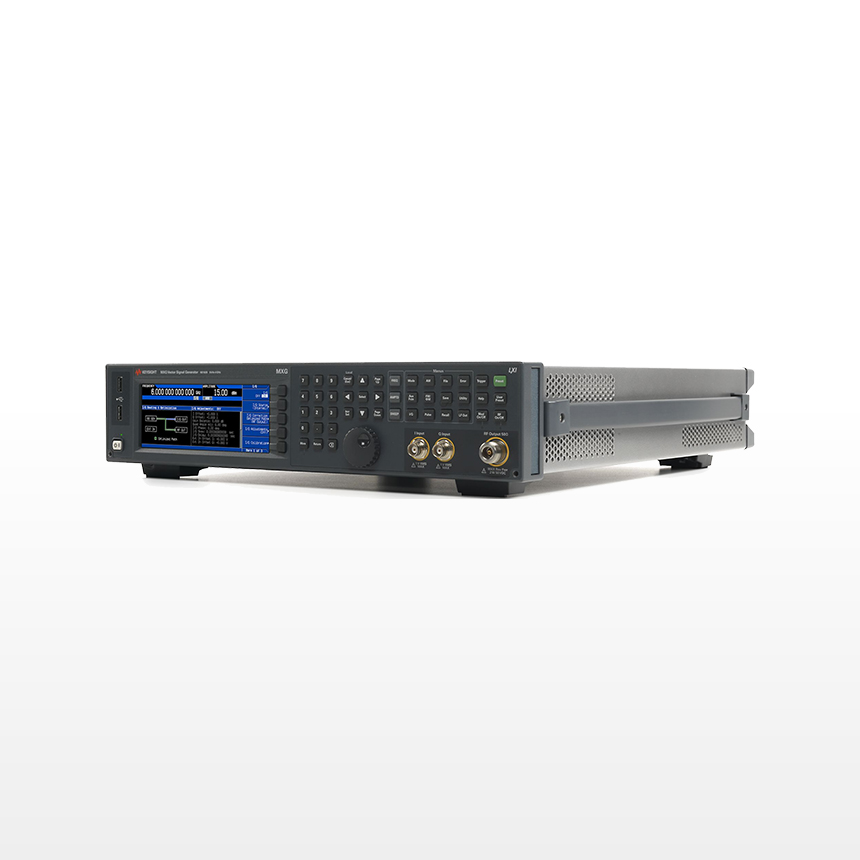

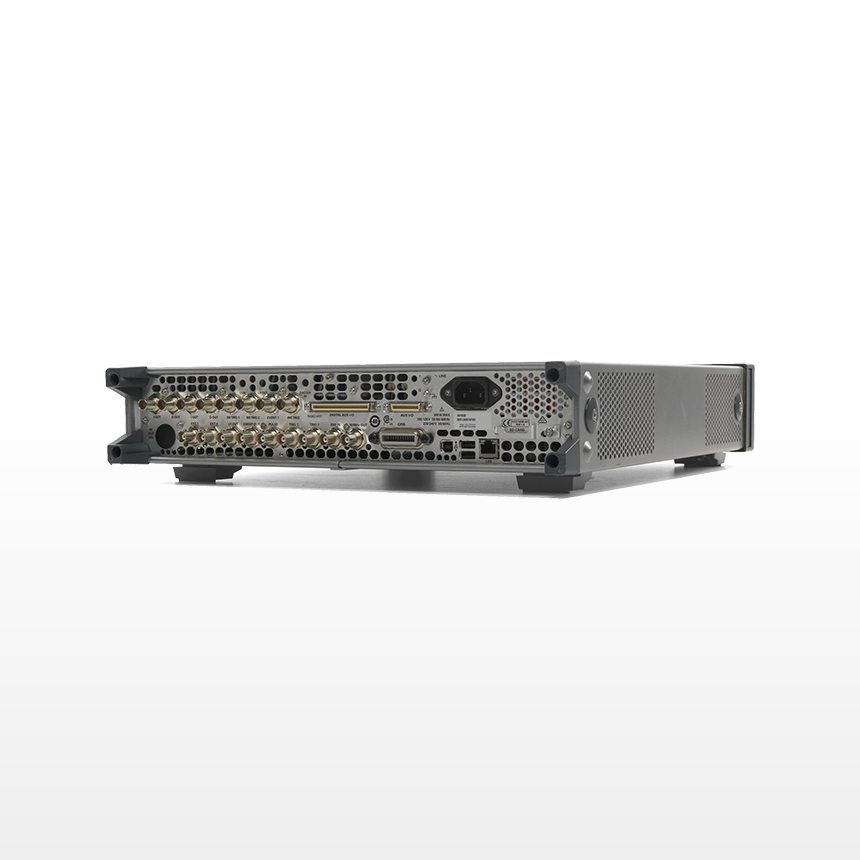

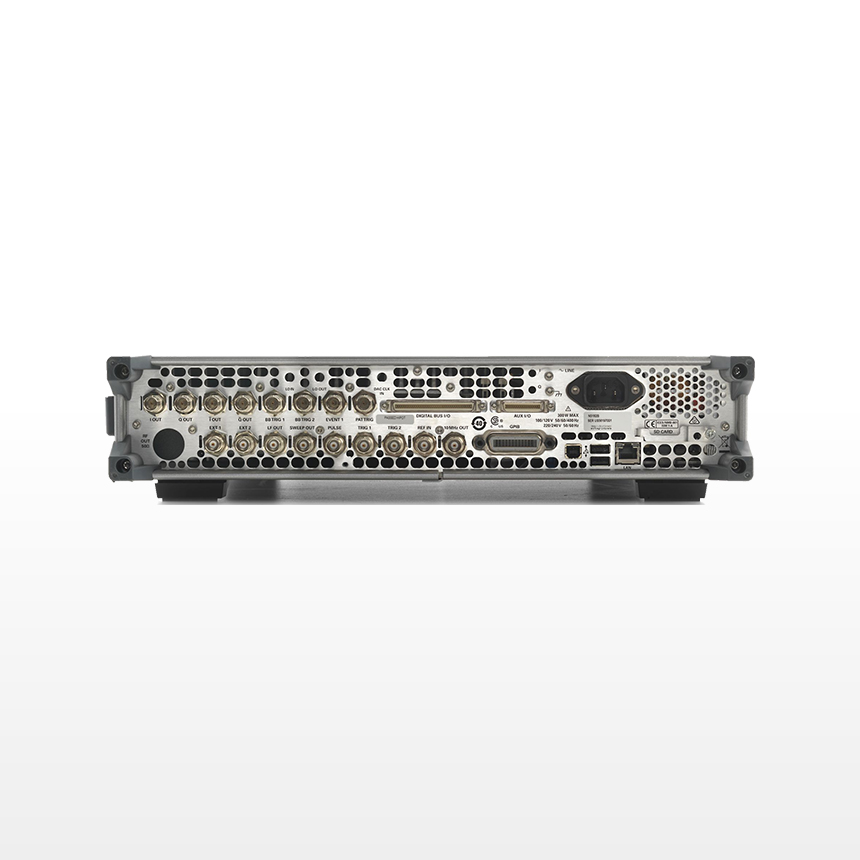

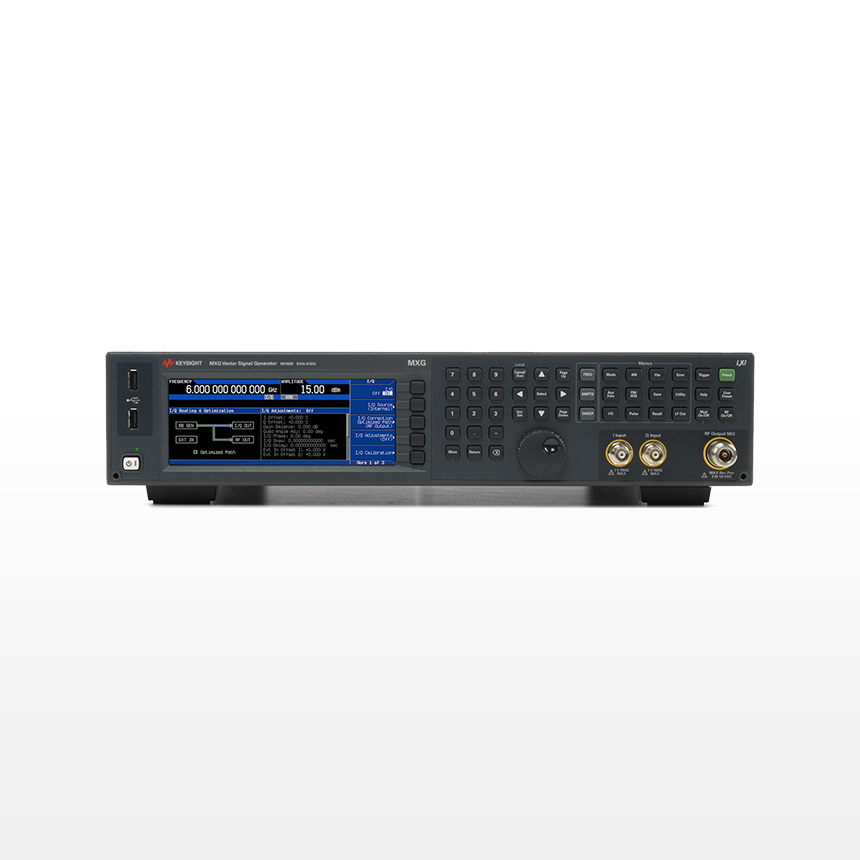

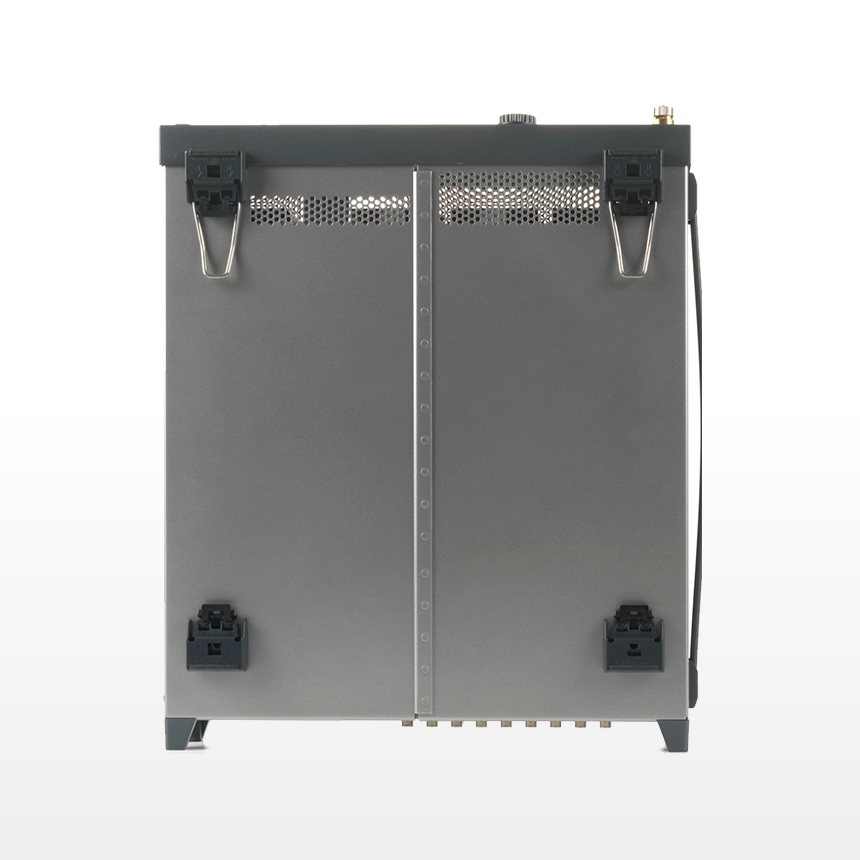

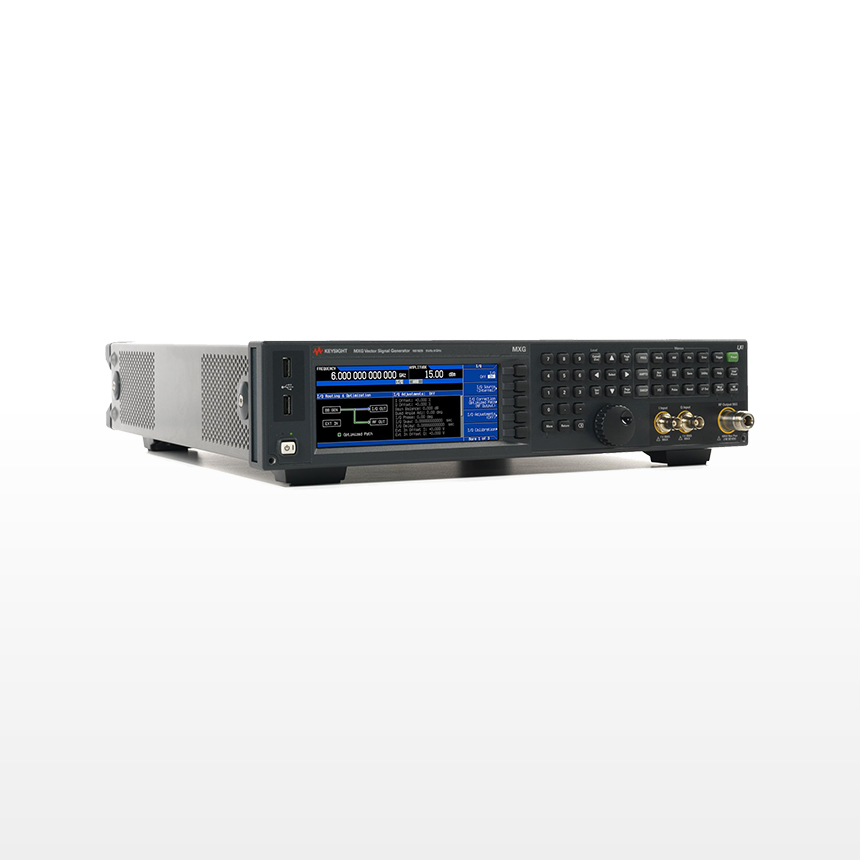

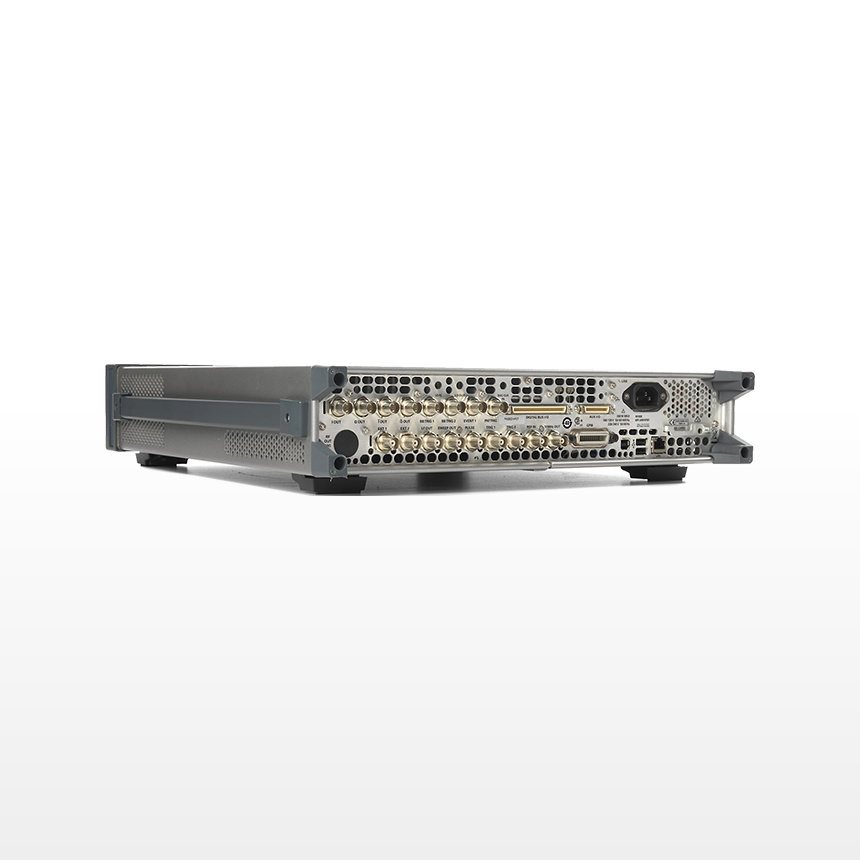

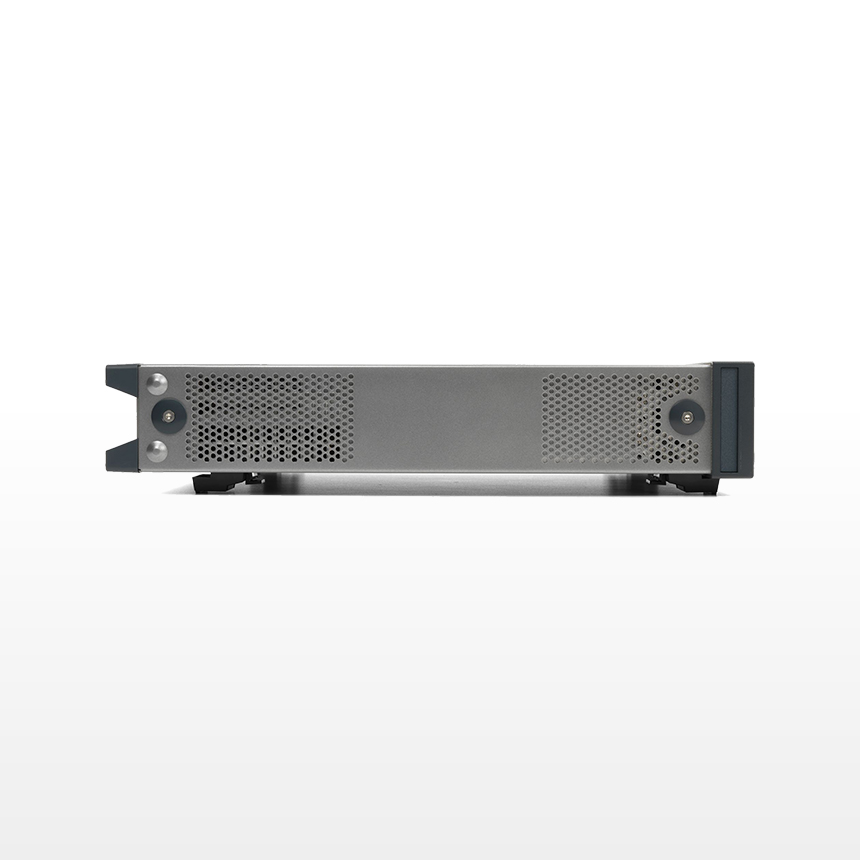

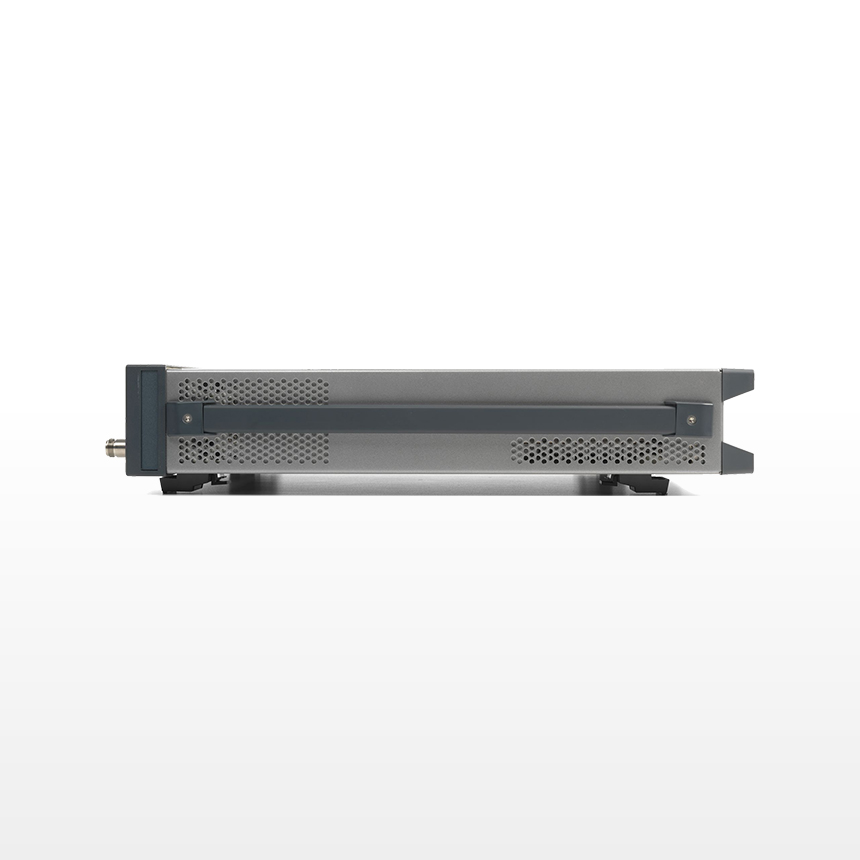

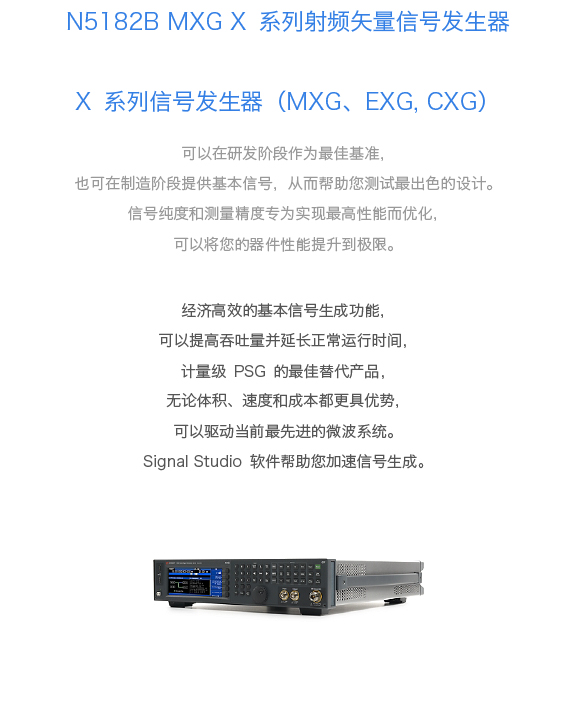

N5182B MXG系列矢量信号发生器

经工厂均衡的 160 MHz 射频带宽,可以更好地测试宽带器件。

品牌:Keysight(是德)

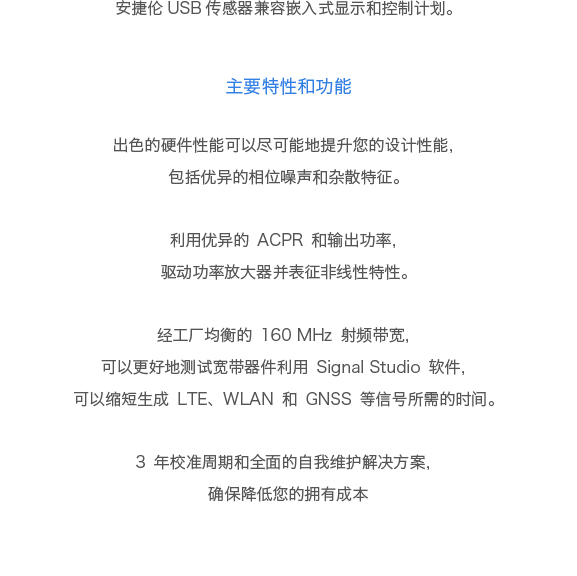

主要特性和功能:

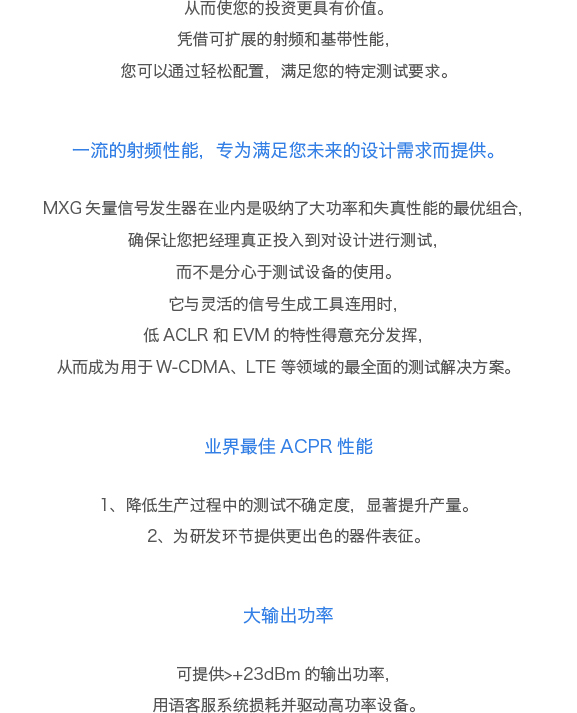

出色的硬件性能可以尽可能地提升您的设计性能,包括优异的相位噪声和杂散特征

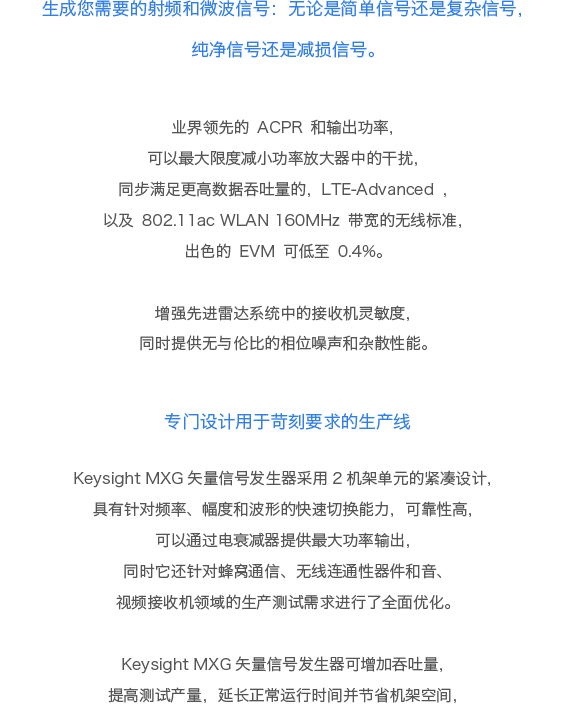

利用优异的 ACPR 和输出功率,驱动功率放大器并表征非线性特性

经工厂均衡的 160 MHz 射频带宽,可以更好地测试宽带器件

利用 Signal Studio 软件,可以缩短生成 LTE、WLAN 和 GNSS 等信号所需的时间

3 年校准周期和全面的自我维护解决方案确保降低您的拥有成本

所有型号

  • 产品型号

概述 技术指标 评论







技术指标



频率 9 kHz 至 6 GHz
频率选件 3, 6 GHz
性能水平 ◆◆◆◆◇◇
1 GHz 时的输出功率 + 24 dBm 至 n/a
1 GHz 时,20 kHz 频偏处的相位噪声 -131 dBc/Hz
频率转换 ≤ 800 μs
1 GHz 时的谐波 < –35 dBc (< +4 dBm)
IQ 内部/外部调制带宽
1 GHz 时的非谐波 -92 dBc
扫描模式

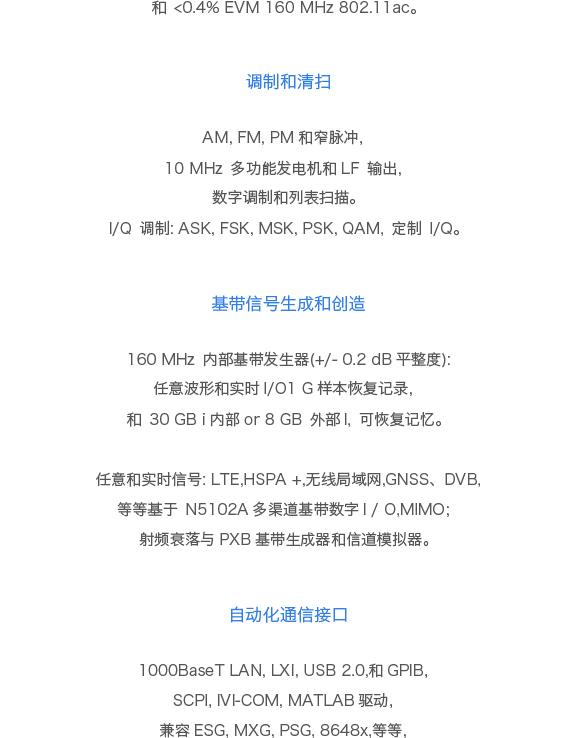

基带发生器模式 波形回放和实时
软件——通用
  • 模拟 I/Q 输入
  • I/Q 波形
  • 多音,NPR
  • 噪声(AWGN)
  • 相位噪声减损
  • 脉冲
  • 脉冲串发生器
  • AM, FM, PM
  • ASK
  • FSK, MSK
  • MATLAB
  • PSK
  • QAM
软件——蜂窝/无线连通性
  • 蓝牙
  • 1xEV-DO
  • 802.11 WLAN
  • 802.16 WiMAX
  • EDGE Evolution
  • GPRS/EGPRS
  • GSM/EDGE
  • HSPA, HSPA+
  • LTE
  • NADC, PDC
  • PHS, DECT
  • TD-SCDMA
  • TETRA, APCO
  • W-CDMA
  • cdma2000
  • cdmaOne
软件——音频/视频广播
  • 调幅立体声,RDS/RBDS
  • ATSC, ATSC-M/H
  • CMMB
  • DAB, DAB+, DMB-Audio
  • DOCSIS DS
  • DTMB
  • DVB-C/S/S2
  • DVB-T/H/T2
  • ISDB-T/TSB/TB/Tmm
  • J.83 Annex A/B/C
  • T-DMB
软件——检测/定位/跟踪/导航
波形回放存储器 1024 Msa
1 GHz 时的频率调制最大偏移
100 kHz 频偏时的频率调制率
普通模式下的相位调制最大偏移
高带宽模式下的相位调制最大偏移
幅度调制最大深度
幅度调制率
可用应用
矢量



选件和升级



频率范围
N5182B-503
N5182B-506
连接器配置
N5182B-1EM
一般性能特征
N5182B-UNZ
N5182B-UNX
N5182B-UNY
N5182B-1EA
N5182B-1EQ
N5182B-1ER
N5182B-302
N5182B-099
矢量系统功能
N5182B-UNV
N5182B-660
N5182B-657
N5182B-656
N5182B-1EL
N5182B-023 将基带发生器内存从32 Msa升级到1 Gsa
N5182B-022 将基带生成器内存从32 Msa升级到512 Msa
模拟调制
N5182B-303
N5182B-UNT
N5182B-UNW
矢量固件应用
N5182B-004
N5182B-003
附加功能
N5182B-006
N5182B-009 内部固态存储器
N5182B-012
N5182B-FRQ 扩频器连接
N5182B-SD0 没有内部非易失性存储器/固态驱动器
校准文件
N5182B-UK6 商业校准证书及测试数据
N5182B-A6J
N5182B-AMG
波形5件装许可证
N5182B-229 波形许可证5件装9
N5182B-228 波形许可证5件装8
N5182B-227 波形许可证5件装7
N5182B-226 波形许可证5件装6
N5182B-225 波形许可证5件装5
N5182B-224 波形许可证5件装4
N5182B-223 波形许可证5件装3
N5182B-222 波形许可证5件装2
N5182B-221
波形50包许可证
N5182B-259 波形许可证50件装10
N5182B-258 波形许可证50件装9
N5182B-257 波形许可证50件装8
N5182B-256 波形许可证50件装7
N5182B-255 波形许可证50件装6
N5182B-254 波形许可证50件装5
N5182B-253 波形许可证50件装4
N5182B-252 波形许可证50件装3
N5182B-251 波形许可证50件装2
N5182B-250
配饰
N5182B-AXT 硬运输箱
N5182B-CVR 前面板盖
文献资料
N5182B-ABJ 日本-日语印刷用户指南
信号创建软件
N6171A
N7620B 用于脉冲构建的Signal Studio
N7621B Signal Studio消除多音失真
带有订阅的软件
N7624EMBC 用于LTE / LTE-Advanced / LTE-A Pro FDD的Signal Studio
N7600EMBC 用于W-CDMA / HSPA +的Signal Studio,波形回放
N7601EMBC 用于cdma2000 / 1xEV-DO的Signal Studio,波形播放
N7602EMBC 用于GSM / EDGE / Evo的Signal Studio,可播放波形
N7605EMBC 用于实时衰落,波形回放的Signal Studio
N7606EMBC 用于蓝牙的Signal Studio,波形回放
N7607EMBC 用于DFS雷达配置文件的Signal Studio,波形回放
N7608EMBC Signal Studio Pro用于自定义调制,波形回放
N7609EMBC 全球导航卫星系统(GNSS)的Signal Studio,波形回放
N7610EMBC 用于物联网的Signal Studio,波形回放
N7611EMBC Signal Studio用于广播电台,波形回放
N7612EMBC 用于TD-SCDMA / HSPA的Signal Studio,波形回放
N7614EMBC Signal Studio用于功率放大器测试,波形回放
N7615EMBC 用于移动WiMAX的Signal Studio,波形回放
N7617EMBC 用于WLAN 802.11的Signal Studio,波形回放
N7623EMBC Signal Studio用于数字视频,波形回放
N7625EMBC 用于LTE / LTE-Advanced TDD的Signal Studio,波形回放
N7630EMBC 适用于Pre-5G的Signal Studio Pro,可播放波形
N7631EMBC 适用于5G NR的Signal Studio Pro,可播放波形
N7640EMBC 用于LMR的Signal Studio,波形回放
N5180320B 脉冲列发生器
N5180302B 航空电子VOR / ILS
N5180403B 校准的AWGN
N5180430B 多音和2音
N5180431B 定制数字调制
N5180432B 相位噪声减损
N5180UN7B 内部BER分析仪
N7626EMBC V2X的Signal Studio,波形回放







操作系统
