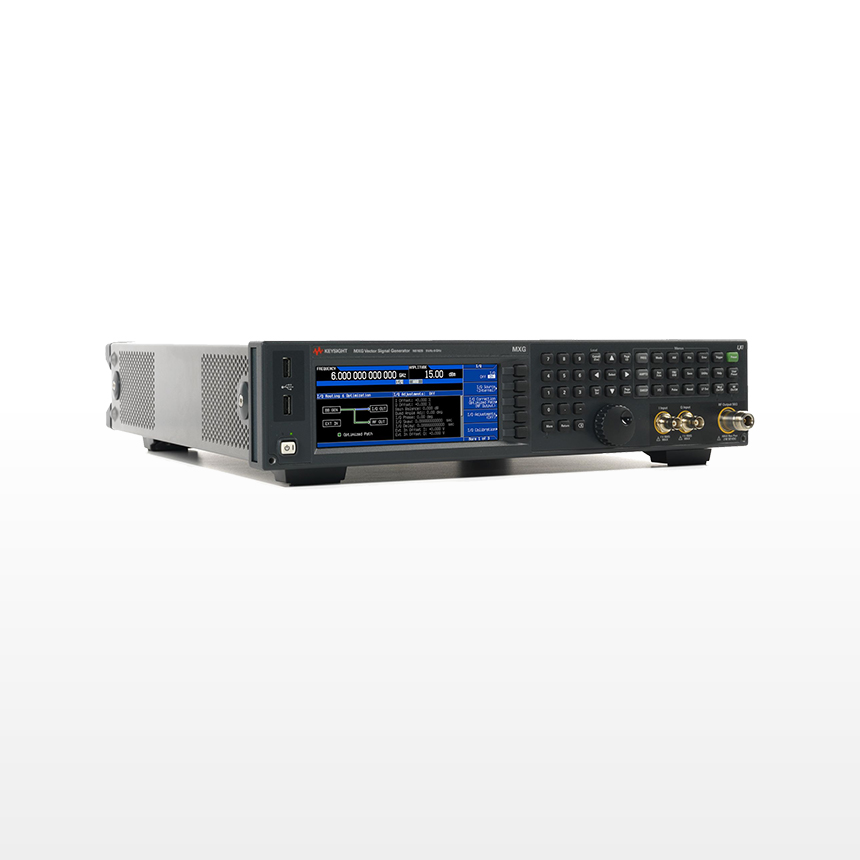

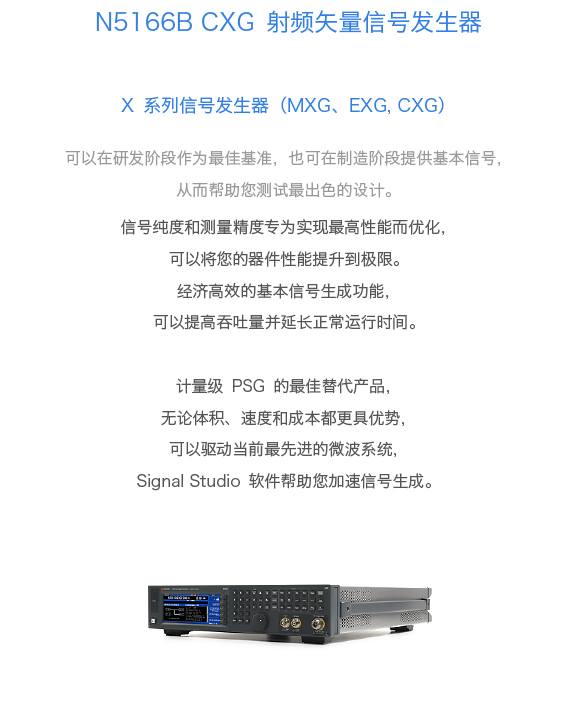

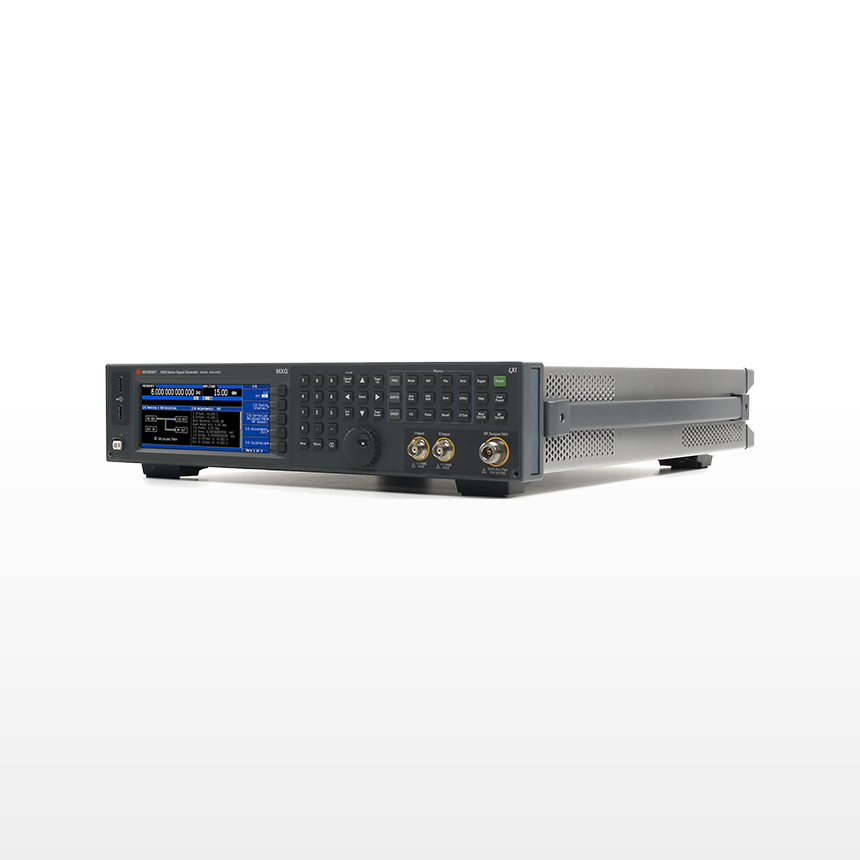

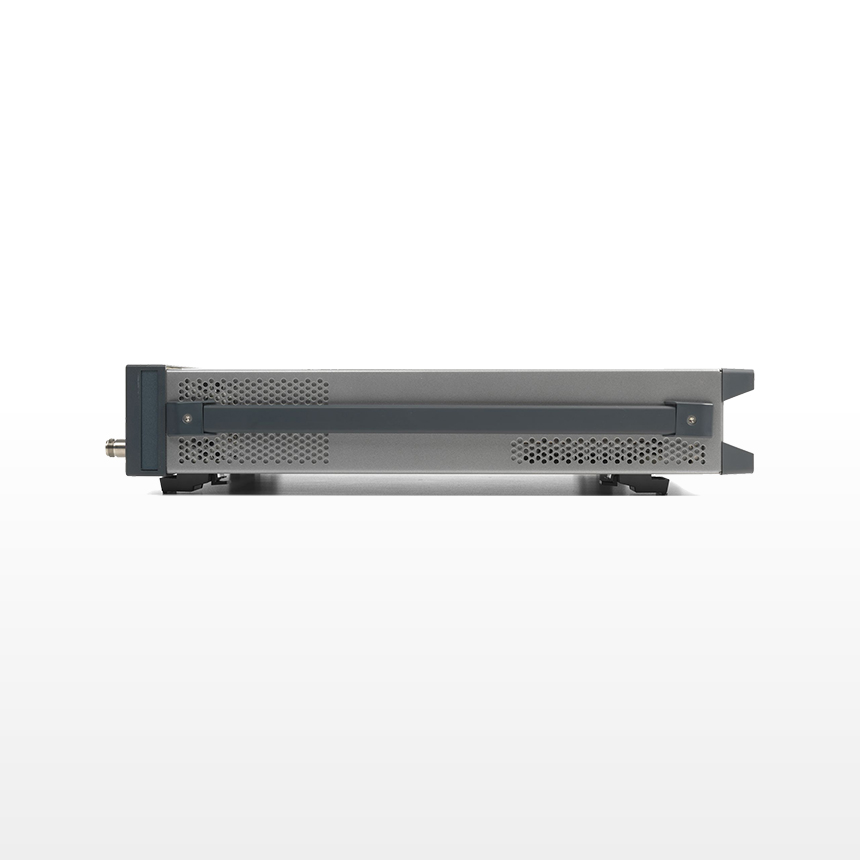

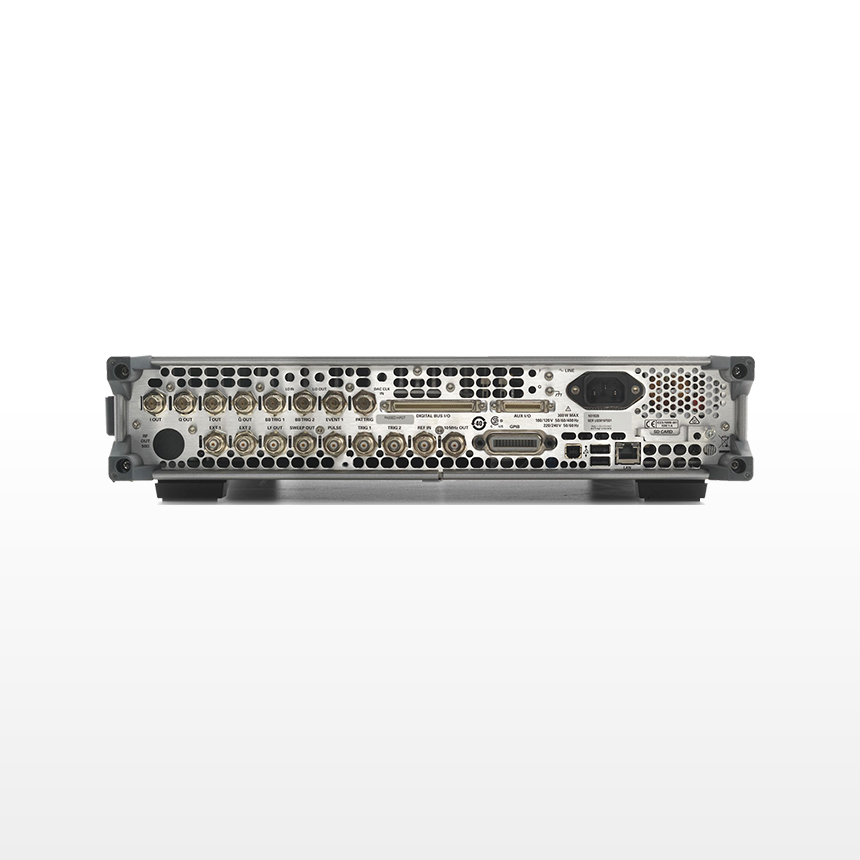

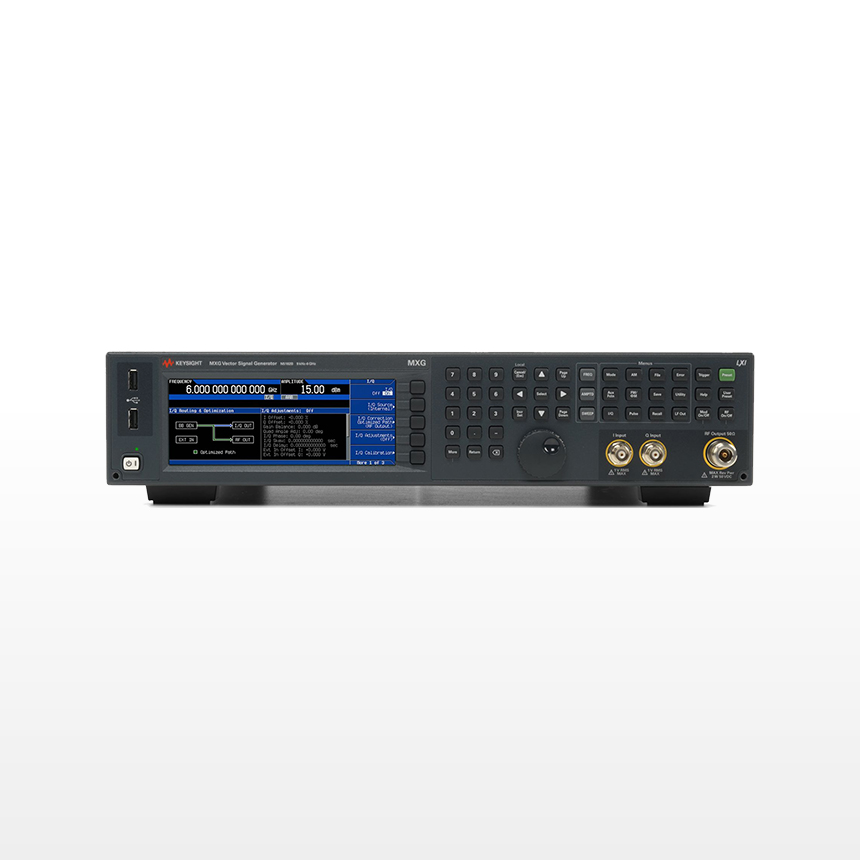

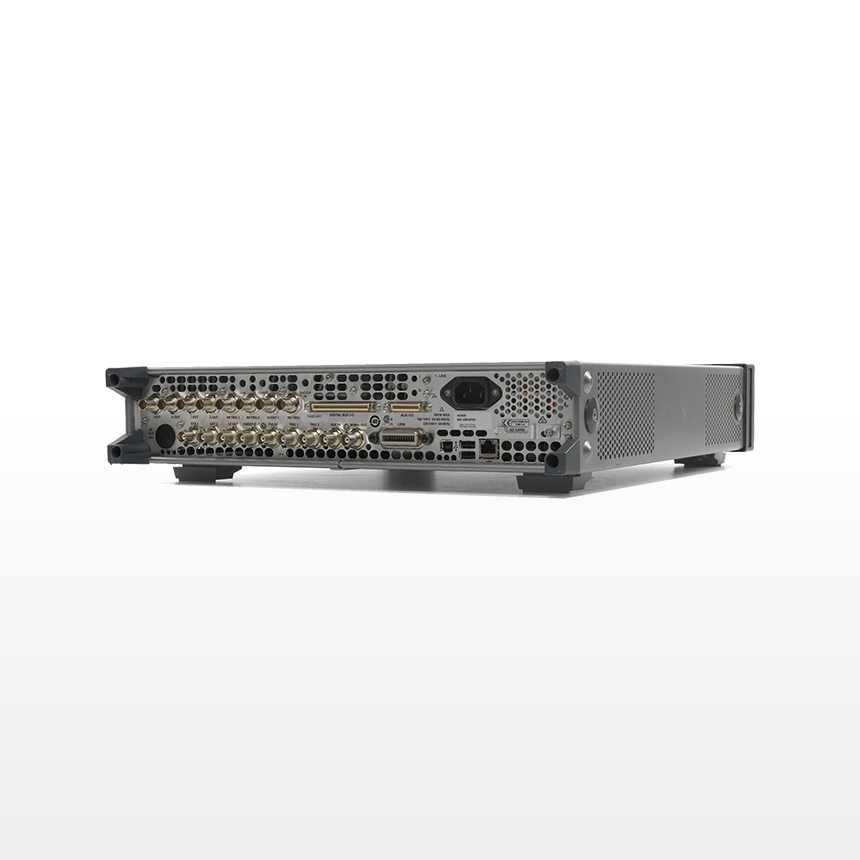

N5166B CXG 射频矢量信号发生器

可执行基本的元器件参数测试和接收机功能验证

品牌:Keysight(是德)

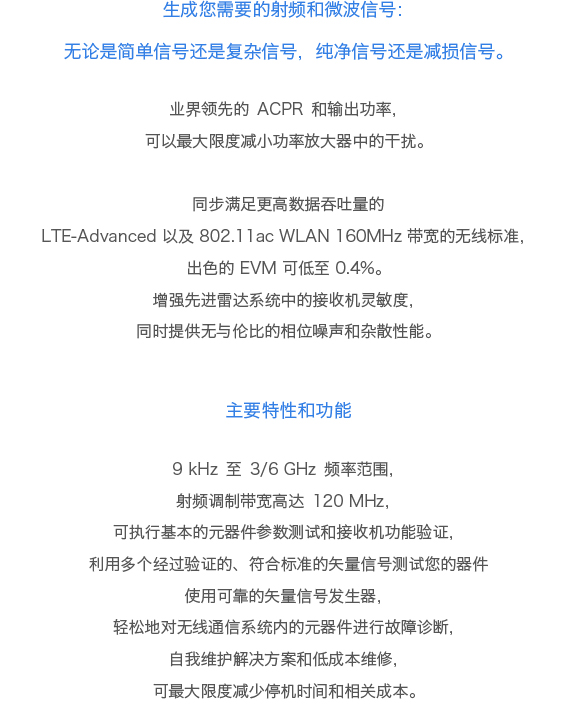

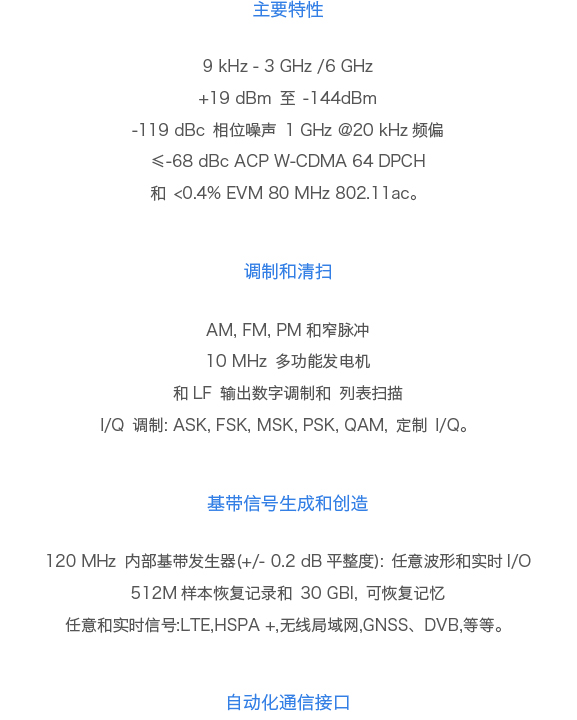

主要特性和功能:

9 kHz 至 3/6 GHz 频率范围,射频调制带宽高达 120 MHz

可执行基本的元器件参数测试和接收机功能验证

利用多个经过验证的、符合标准的矢量信号测试您的器件

使用可靠的矢量信号发生器轻松地对无线通信系统内的元器件进行故障诊断

自我维护解决方案和低成本维修可最大限度减少停机时间和相关成本

所有型号

  • 产品型号

概述 技术指标 评论










技术指标



频率 9 kHz 至 3/6 GHz
频率选件 3, 6 GHz
性能水平 ◆◆◇◇◇◇
1 GHz 时的输出功率 +18 dBm
1 GHz 时,20 kHz 频偏处的相位噪声 -119 dBc/Hz
频率转换 < or equal to 5 ms, typical
1 GHz 时的谐波 < -35 dBc
IQ 内部/外部调制带宽 120 MHz 至 200 MHz
1 GHz 时的非谐波 -72 dBc
扫描模式
  • 列表
  • 步进
基带发生器模式
软件——通用
  • 模拟 I/Q 输入
  • I/Q 波形
  • 多音
  • 脉冲
  • Custom modulation
  • MATLAB
软件——蜂窝/无线连通性
  • 蓝牙
  • 5G NR
  • DFS Radar Profiles
  • GSM/EDGE/Evo
  • IoT (Zigbee, Z-Wave, WiSUN, and LoRa)
  • LTE/ LTE-Advanced FDD and TDD
  • Pre-5G
  • TD-SCDMA/HSPA
  • V2X
  • W-CDMA/HSPA+
  • WLAN 802.11a/b/g/j/p/n/ac/ah/ax
  • cdma2000®/1xEV-DO
软件——音频/视频广播 Support waveform playback with 5-pack or 50-pack
软件——检测/定位/跟踪/导航 Global Navigation Satellite System
波形回放存储器
1 GHz 时的频率调制最大偏移 10 MHz
100 kHz 频偏时的频率调制率
普通模式下的相位调制最大偏移
高带宽模式下的相位调制最大偏移

幅度调制最大深度 100%
幅度调制率 0 to 50 kHz
可用应用
矢量




选件和升级



附加功能
N5166B-009 内部固态存储器
模拟调制
N5166B-303 多功能发电机
N5166B-UNT AM,FM,相位调制
N5166B-UNW 窄脉冲调制
校准文件
N5166B-UK6 商业校准证书及测试数据
矢量系统功能
N5166B-022 将基带生成器内存从32 Msa升级到512 Msa
N5166B-653 ARB基带发生器(60 MHz射频带宽,32 Msa)
N5166B-655 将基带发生器从60 MHz射频带宽升级到120 MHz
频率范围
N5166B-503 频率范围9 kHz至3 GHz
N5166B-506 频率范围9 kHz至6 GHz
一般性能特征
N5166B-1ER 灵活的参考输入(1-50 MHz)
波形50包许可证
N5166B-250 波形许可证50件装1
N5166B-251 波形许可证50件装2
N5166B-252 波形许可证50件装3
N5166B-253 波形许可证50件装4
N5166B-254 波形许可证50件装5
N5166B-255 波形许可证50件装6
N5166B-256 波形许可证50件装7
N5166B-257 波形许可证50件装8
N5166B-258 波形许可证50件装9
N5166B-259 波形许可证50件装10
波形5件装许可证
N5166B-221 波形许可证5件装1
N5166B-222 波形许可证5件装2
N5166B-223 波形许可证5件装3
N5166B-224 波形许可证5件装4
N5166B-225 波形许可证5件装5
N5166B-226 波形许可证5件装6
N5166B-227 波形许可证5件装7
N5166B-228 波形许可证5件装8
N5166B-229 波形许可证5件装9
配饰
N5180AXTB 硬运输箱
N5180CVRB 前面板盖
带有订阅的软件
N7600EMBC 用于W-CDMA / HSPA +的Signal Studio,波形回放
N7601EMBC 用于cdma2000 / 1xEV-DO的Signal Studio,波形播放
N7602EMBC 用于GSM / EDGE / Evo的Signal Studio,可播放波形
N7606EMBC 用于蓝牙的Signal Studio,波形回放
N7607EMBC 用于DFS雷达配置文件的Signal Studio,波形回放
N7608EMBC Signal Studio Pro用于自定义调制,波形回放
N7609EMBC 全球导航卫星系统(GNSS)的Signal Studio,波形回放
N7610EMBC 用于物联网的Signal Studio,波形回放
N7612EMBC 用于TD-SCDMA / HSPA的Signal Studio,波形回放
N7617EMBC 用于WLAN 802.11的Signal Studio,波形回放
N7624EMBC 用于LTE / LTE-Advanced / LTE-A Pro FDD的Signal Studio
N7625EMBC 用于LTE / LTE-Advanced TDD的Signal Studio,波形回放
N7626EMBC V2X的Signal Studio,波形回放
N7631EMBC 适用于5G NR的Signal Studio Pro,可播放波形





操作系统
