Keysight 16860A 系列

是业界性能最高的便携式逻辑分析仪

为您提供最深入的洞察力

使您可以轻松应对最棘手的数字调试难题

借助深存储器实现高速状态和计时捕获

以最高分辨率捕获大部分系统活动（高达 128 Mb），以识别时间间隔很大的问题和症状的根本原因。

信号完整性

通过同时显示所有通道的眼图，快速识别有问题的信号。

探测和应用支持—利用全套探测选件和特定应用的软件来定制系统，满足您的特定需求。

可升级

购买您当前需要的测量能力，并可以根据以后的需求变化进行升级。

主要特性与技术指标

逻辑分析仪配置

34 - 136 通道、350 MHz 状态、12.5 GHz 计时缩放、2.5 GHz 计时、2 Mb 深存储器标配

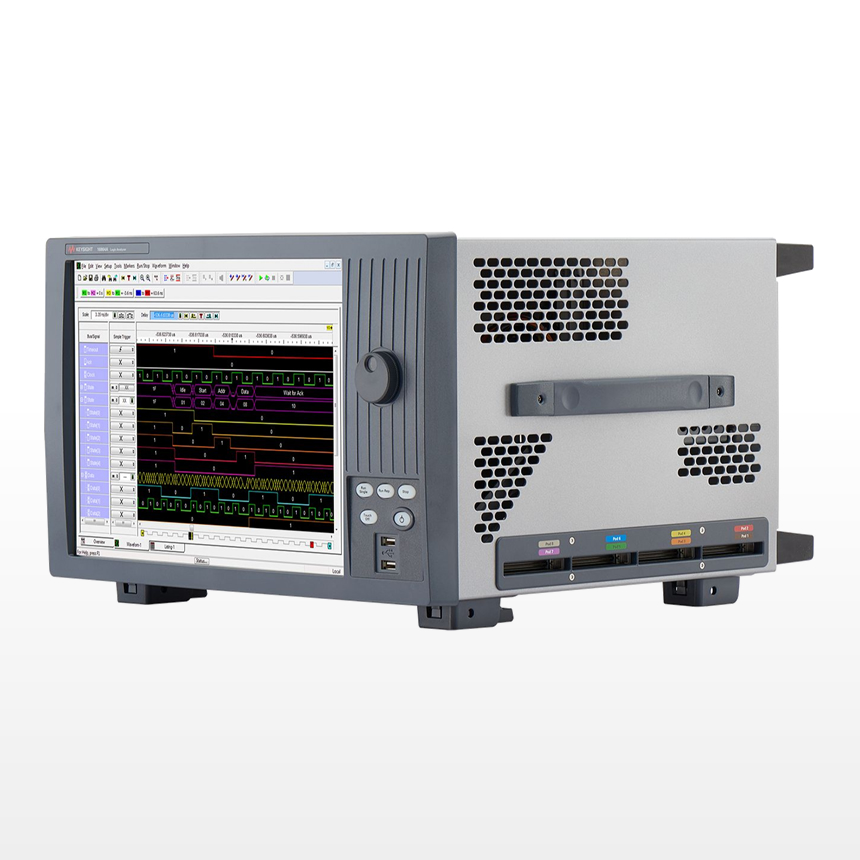

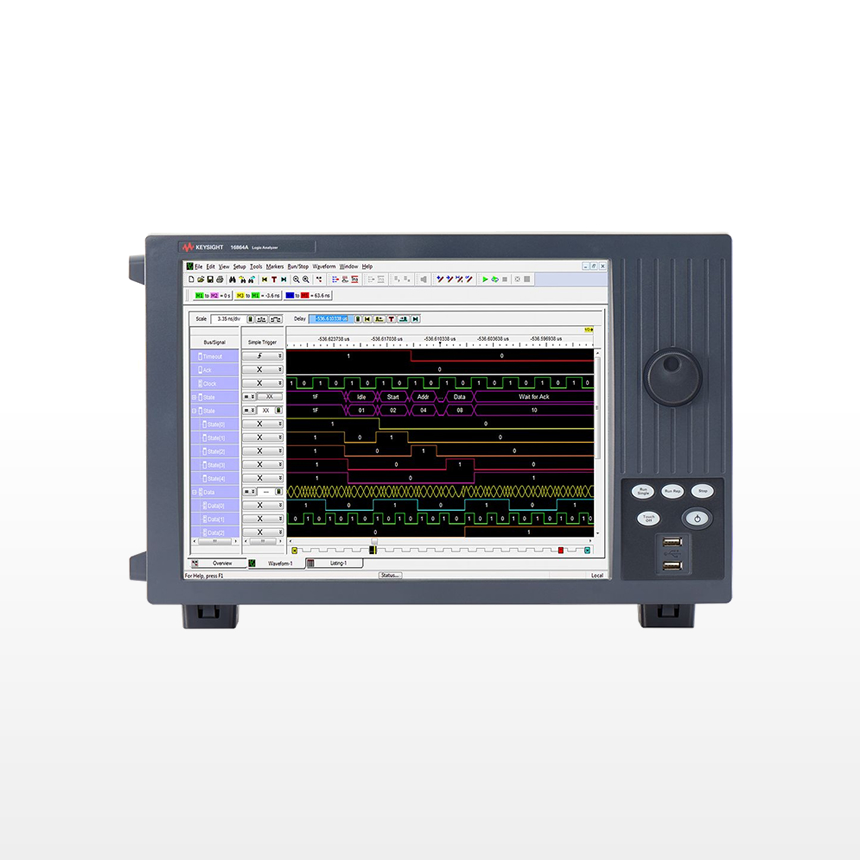

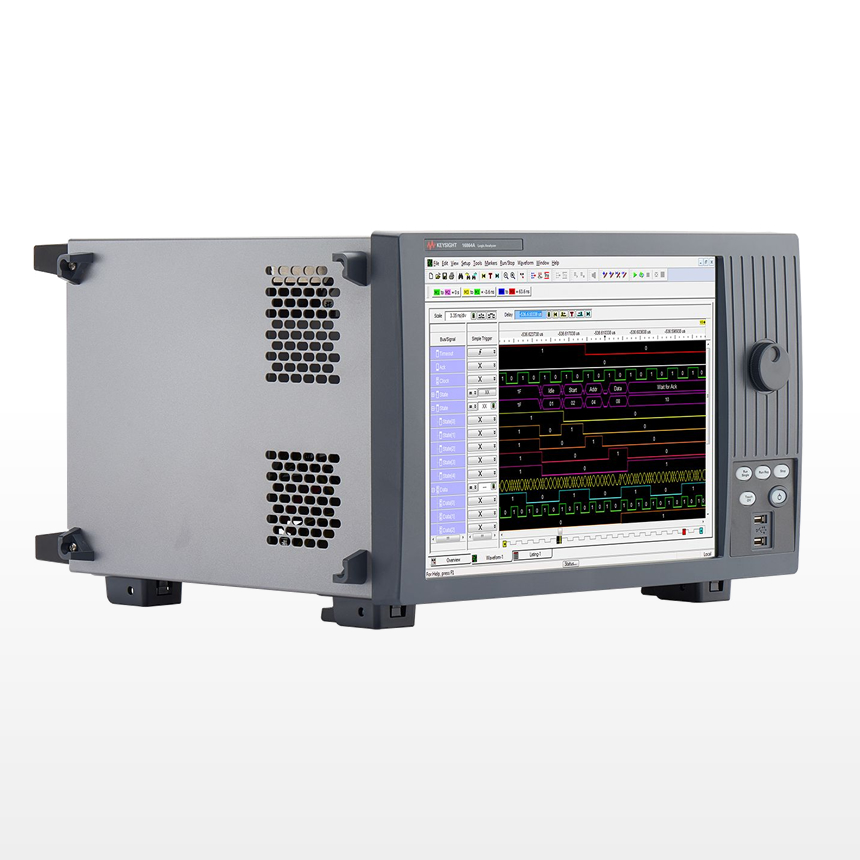

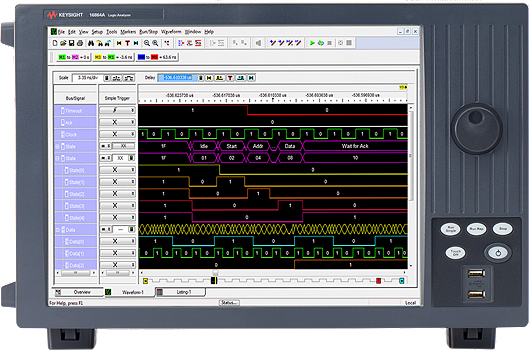

15 英寸（38.1 厘米）彩色触摸屏显示器使您可以查看大量信号和总线，并在其中快速导航

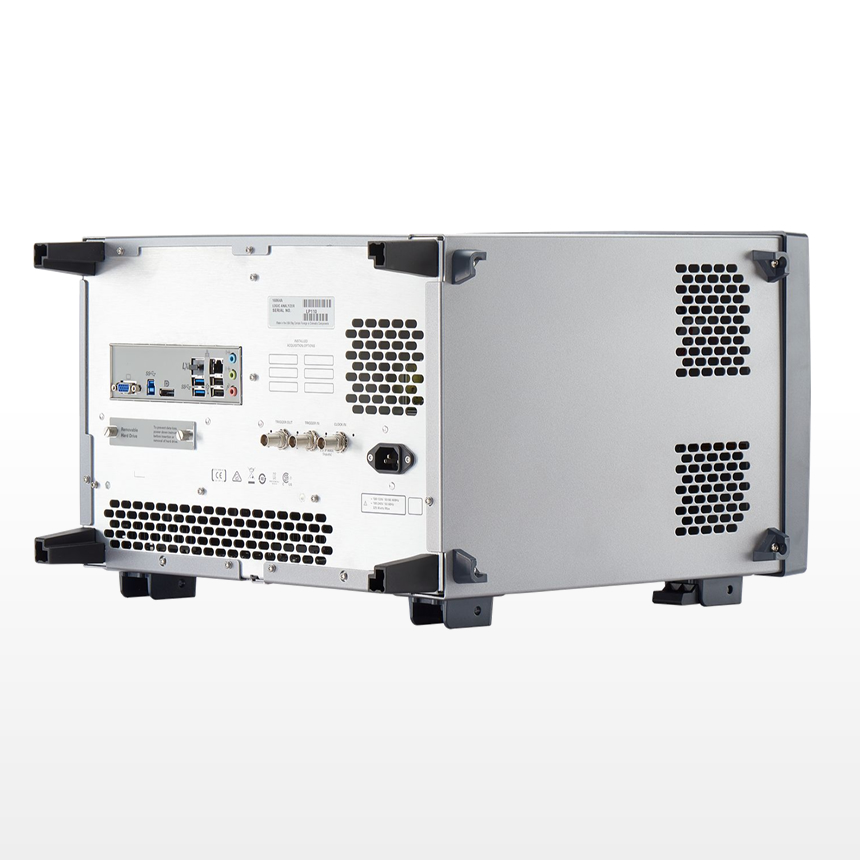

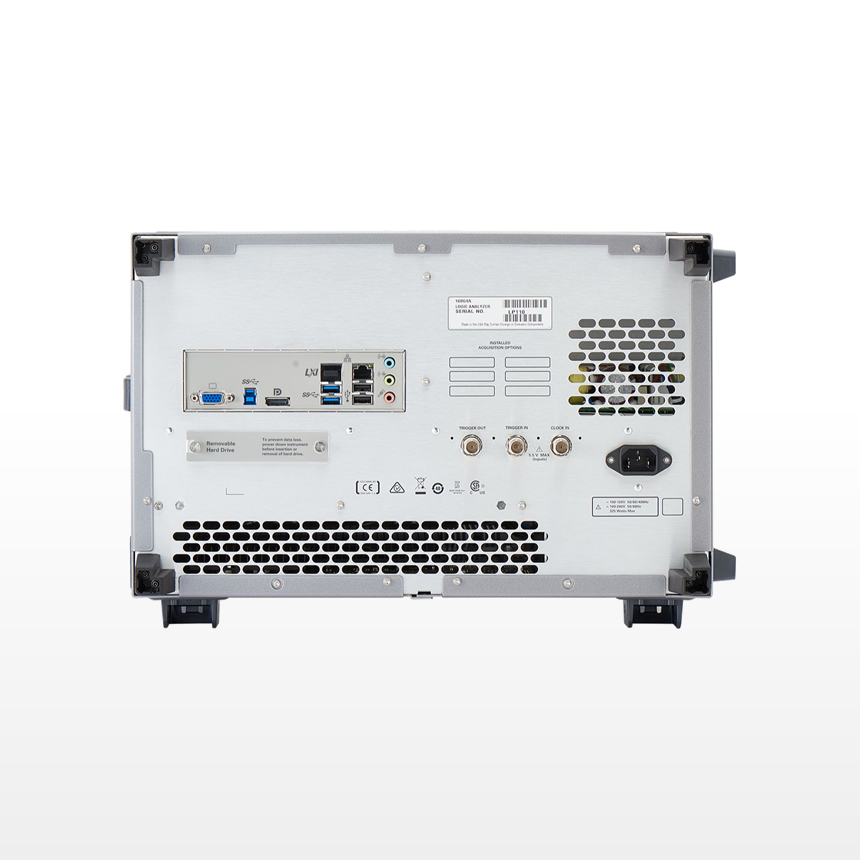

内置可拆卸固态硬盘、USB 3.0 端口和局域网端口，可以快速传输数据和存储大量数据

1.4 GHz 触发序列发生器确保捕获高速事件

计时分析（异步采样）

高达 2.5 GHz/5.0 GHz/10GHz（全通道/半通道/四分之一通道）计时，支持在高分辨率下捕获信号活动

高达 128 Mb/256 Mb/512Mb（全通道/半通道/四分之一通道）深存储器

支持识别间隔很长时间的问题和症状的根本原因

12.5 GHz（80 ps）计时缩放和 256 K 存储器深度支持在高分辨率下分析触发事件

状态分析（同步采样）

高达 1.4 Gb/s 的状态数据速率、高达 700 MHz 的状态时钟速率，支持高速数据捕获

自动设置阈值/采样位置，在高速总线上可实现精确测量

同时显示所有通道的眼图，使您可以快速发现问题信号

配置注意事项（探头和其他软件单独订购）

可选择各种单端和差分通用和专用探头

添加应用软件，为您提供深入洞察，帮助您调试、分析和优化系统工作

购买您当前需要的速度和存储器深度选件，并随着您的需求变化而升级。

包括键盘、鼠标、附件包、电源线
