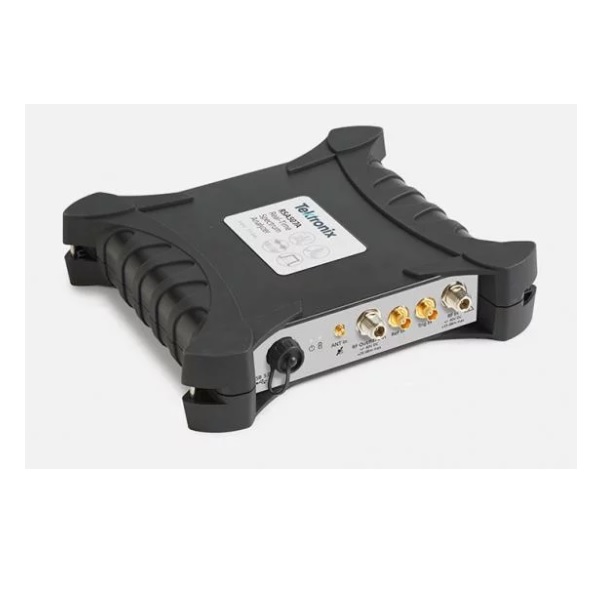

RSA500 系列实时频谱分析仪

强大且直观, 测量洞见于您的指尖。

品牌:Tektronix(泰克)

主要特性和功能:

9 kHz 至 3.0/7.5/13.6/18.0 GHz 频率范围覆盖了各种分析需求

40 MHz 采集带宽支持实时分析,捕获瞬态信号,进行矢量分析

高速全频宽扫描(70 GHz/秒),便于快速设置和发现

标准 GPS/GLONASS/北斗接收机,用于绘制地图

选配跟踪发生器,执行增益/损耗、天线和电缆测量

DataVu-PC 软件能够在可变带宽中实现多台记录

所有型号

  • 产品型号

概述 技术指标 评论


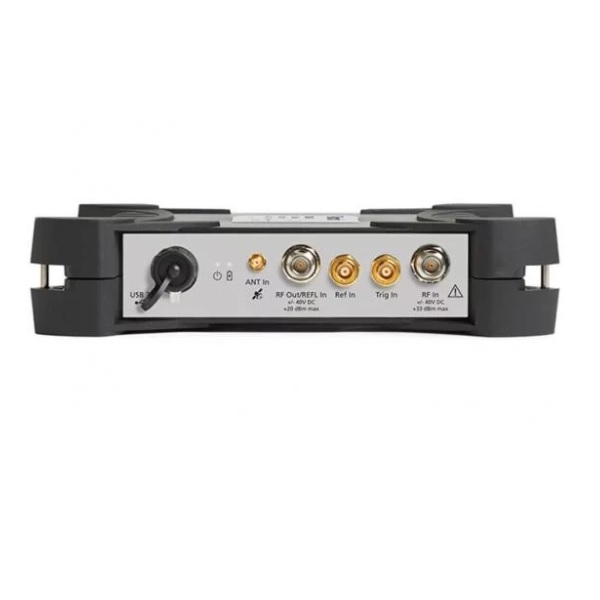

RSA500A系列USB频谱分析仪在坚固耐用、电池供电的仪器中提供了高性能便携式频谱分析功能。


功能及优势
  • 9 kHz 至 3.0/7.5/13.6/18.0 GHz 频率范围覆盖了各种分析需求
  • 40 MHz 采集带宽支持实时分析,捕获瞬态信号,进行矢量分析
  • 高速全频宽扫描(70 GHz/秒),便于快速设置和发现
  • 标准 GPS/GLONASS/北斗接收机,用于绘制地图
  • 选配跟踪发生器,执行增益/损耗、天线和电缆测量
  • DataVu-PC 软件能够在可变带宽中实现多台记录
  • Mil-Std 28800 Class 2 环境、冲击和振动规范,适用于严酷的条件
  • 内置电池,延长现场操作时间
  • SignalVu-PC 软件提供了实时信号处理及 DPX® 频谱/三维频谱图,最大限度地缩短搜寻瞬态信号和干扰所需的时间
  • EMC/EMI 预一致性测试和调试 – CISPR 检测器,预定标准,极限线,简便设置附件,环境特点捕获,故障分析,报告生成

  • 100% 检测概率捕获持续时间最短 15 μs 的信号,保证您每次问题发生时一次就能看到问题。
  • 标配应用编程接口,用来开发自定义程序
  • 附件包括平板电脑、校准套件、适配器和稳定相位电缆,为搜寻干扰和维护发射机提供了完整的现场解决方案
应用
  • 通用频谱分析
  • 无线网络安装及维护
  • 频谱监控
  • 频谱管理
  • 搜寻干扰
  • EMI/EMC 一致性检查和故障排除
  • 频谱操作
  • 辐射危害 (RADHAZ) 测试
  • 排放控制 (EMCON) 监控
  • 信号智能 (SIGINT) 监控

RSA500 系列为您节省时间,助您马到成功

RSA500 系列提供了实时频谱分析功能,解决频谱管理人员、干扰搜寻人员和网络维护人员面临的问题,这些人员需要追踪以查找干扰源、维护射频网络、保留工作记录。系统核心是基于 USB 的射频频谱分析仪,它捕获 40 MHz 实时带宽,在严酷环境中实现优异的保真度。由于 70 dB 无杂散动态范围及高达 18.0 GHz 的频率范围,您可在测量结果中检查关心的所有信号,可信度颇高。USB 外形使您的手中不再负重,而代以轻便的 Windows平板电脑或笔记本电脑。您手里拿着的是轻便的 PC,而不是很重的频谱分析仪,您可以行动起来更快,电池续航时间更长,完成工作更迅速。

选配跟踪发生器可以测量增益/损耗,迅速测试滤波器、双工器和其他网元,您可以按需增加电缆和天线的 VSWR、回波损耗、故障测距、电缆损耗等测量。

SignalVu-PC 软件在现场

与 RSA500 配合工作的是一款强大的程序 — SignalVu-PC,这是泰克传统频谱分析仪的基础。SignalVu-PC 提供了以前高性能电池操作解决方案中没有提供的深入分析功能。DPX® 频谱/三维频谱图的实时处理在电脑中进行,进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择 SignalVu-PC 编程接口,也可以使用标配的应用编程接口 (API),其提供了一套丰富的命令和测量功能。免费的 SignalVu-PC 程序的基本功能远远不只是基本功能。下面显示了基本版本测量。

RSA500A 与 SignalVu-PC 相结合,提供了高级现场测量功能

由于 40 MHz 实时带宽,独特的 DPX® 频谱/三维频谱图显示干扰信号或未知信号发生的每个时点,支持的最短持续时间可达 15 μs。下图显示了 WLAN 传输(绿色和橙色),在屏幕中重复出现的窄信号是蓝牙接入探头。三维频谱图( 屏幕上方部分)在时间上把这些信号清楚地分开,显示任何信号碰撞。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

通过无人值守的模板监测功能,可以方便地找到意外的信号。可以在 DPX® 频谱画面上创建一个模板,在每次违规时采取相应操作,其中包括停止采集、保存图片、保存采集或发送声音告警。在下图中,模板中红色位置发生了模板违规,因此将保存屏幕图片。模板测试可以用于无人值守监测,在播放记录的信号时,可以在相同信号上测试不同的违规。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

标配 SignalVu-PC 软件可以迅速简便地完成寻向和信号强度测量。在下图中,通过使用选配的 Alaris 智能天线,罗盘持续监测天线方向,同时信号强度监测仪执行测量,用声音表明信号强度。在与 SignalVu-PC 的 MAP 选项结合使用时,信号强度和方位角自动放在选择的地图上。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

跟踪发生器(RSA500 上的选项 04)通过 SignalVu-PC 控制。下面显示了 800 MHz 至 3 GHz 的带通滤波器。SV60 选项增加了回路损耗、线损耗和远程故障。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

SignalVu-PC特定应用许可

SignalVu-PC 提供了大量的面向应用的选项,既可以安装在仪器上,也可以作为浮动许可在仪器之间迁移或附着在电脑上。应用包括:

  • 通用调制分析(27 种调制类型,包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)
  • 使用 CISPR 峰值、准峰值和平均值检测器进行 EMC/EMI 分析
  • Buetooth® 分析基本速率、低能耗和 Bluetooth 5。部分支持增强数据速率
  • 对第 1 期和第 2 期信号进行 P25 分析
  • 对802.11a/b/g/j/p、802.11n、802.11ac 进行 WLAN 分析
  • LTE™ FDD 和 TDD 基站 (eNB) 小区号和 RF 测量
  • 绘制地图
  • 脉冲分析
  • AM/FM/PM/ 直接音频测量,包括 SINAD、THD
  • 播放记录的文件,包括在所有域中进行全面分析
  • 信号分类和勘测

详情和订货信息请参阅单独的 SignalVu-PC 产品技术资料。下面显示了选定的应用。

EMC/EMI

可以使用仪器和 SignalVu-PC,简便地完成 EMI 预一致性测试和诊断测量。可以在校正文件中输入和存储变送器、天线、前置放大器和电缆增益/损耗,可以使用SignalVu-PC的标准杂散测量功能,为测试确定极限行。下图显示了 30MHz ~ 960 MHz 测试,其中阴影部分是 FCC Part 15 Class A 极限。蓝色谱线是捕获的环境特点。违规记录在图下的结果表中。可以通过选项 SVQP 增加 CISPR 准峰值和平均值检测器。

可以通过选项 EMCVU 增加 EMC 预一致性测试解决方案。此选项支持许多预定义的限制线。它还新增了一个向导,用于轻松一键设置建议的天线、LISN 和其他 EMC 附件。在使用新 EMC-EMI 显示时,您只能在出现故障时使用耗时的准峰值以便加快测试。此显示也提供一键环境测量。检查工具用于在本地测量感兴趣的频率,无需扫描。

RSA500A-Real-Time-Spectrum-Analyzer-Datasheet
蓝牙

增加了两个新选项,帮助您在时域、频域和调制域中进行基于 Bluetooth SIG 标准的发射机 RF 测量。选件 SV27 支持 RF 规定的基本速率和低能耗发射机测量。TS.4.2.0 和 RF-PHY。TS.4.2.0 测试规范。它还解调并提供增强数据速率数据包的符号信息。选件 SV31 支持蓝牙 5 标准(LE 1M、LE 2M、已编码 LE)和核心规范中规定的测量。这两个选件也解码所传输的物理层数据并使用颜色编码符号表中的数据包字段以便清晰标识。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

提供了测试通过/失败结果,支持量身定制的极限。下面的测量显示了方差相对于时间关系、频率偏置和漂移、测量摘要及测试通过/失败结果。

RSA500A-Real-Time-Spectrum-Analyzer-Datasheet
APCO 25

SignalVu-PC应用SV26在APCO P25信号上迅速执行基于标准的发射机健康校验。下图显示了使用三维频谱图监测第二期HCPM信号中的异常事件,同时根据TIA-102标准规范执行发射机功率、调制和频率测量。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

LTE

应用 SV28 实现了下述 LTE 基站发射机测量:

  • 小区 ID
  • 信道功率
  • 占用带宽
  • 邻道泄漏比 (ACLR)
  • 频谱辐射模板 (SEM)
  • TDD 发射机关闭功率
  • Reference Signal (RS) Power

测量满足 3GPP TS 第 12.5 版中的定义,支持所有基站类别,包括微微小区和家庭基站。报告测试通过/不通过信息,支持所有通道带宽。

小区号预置在星座图中显示一级同步信号 (PSS) 和二级同步信号 (SSS)。它还提供了频率误差。

下图显示频谱监测,其中结合使用三维频谱图画面与小区 ID/星座图、频谱辐射模板和 ACLR 测量。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

绘制地图

SignalVu-PC MAP应用实现了干扰搜寻和位置分析功能。方位角功能可以在绘制的测量地图上画线或画箭头,指明进行测量时天线指向的方向,确定干扰位置。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

信号调查/分类

应用SV54提供专家系统指引,协助用户对信号分类。您可以迅速创建关心的区域,用户可以高效地识别并对信号分类。当叠加在轨迹顶部时,频谱曲线模板提供了信号形状指引,同时显示频率、带宽和通道编号,可以快速进行分类。可以迅速简便地识别WLAN、GSM、W-CDMA、CDMA、蓝牙标准和增强数据速率、LTE FDD和TDD、ATSC及其他信号。可以从H500/RSA2500信号数据库库中导入数据库,简便地转换为新的软件库。

典型的信号调查如下。调查是电视广播频段的一部分,7个区域被指明为允许、未知、未授权,每个区域用色条表示。在细节图中,我们已经选择了单个区域,由于我们声称这是一个ATSC视频信号,因此ATSC信号的频谱模板叠加在区域中。信号与频谱模板匹配度非常高,包括信号下方的残留载波、ATSC广播的特点。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

回波损耗/VSWR, 故障测距, 电缆损耗

轻松执行维护和调试任务。在配备选项04跟踪发生器时,带有应用许可SV60xx-SVPC的RSA500A可以在电缆、器件和天线上进行单端口测量。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

电缆的回波损耗与距离关系,其中插入了一个桶状连接器和一条扩展电缆。The point at M2 (17.638 m, MR) is the barrel connector and the point marked by M1 at 19.725 m is the end of the cable.


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

从700 MHz ~ 2.6 GHz测得的通带滤波器的回波损耗。标记被放在1.48 GHz (-34.4 dB 回波损耗)和1.73 GHz (-11.68 dB 回波损耗) 处,指明滤波器通带中的最佳匹配和最差匹配。

播放

应用 SV56 播放记录信号,可以把观察和等待几小时确定频谱违规的时间缩短到几分钟,您可以在桌面上复核记录的数据。

记录长度只受存储介质容量限制,记录功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 应用 SV56(播放)可以全面分析所有SignalVu-PC 测量数据,包括DPX三维频谱图。在播放过程中保持最短信号时长指标。可以执行AM/FM音调解调。提供了可变频宽、解析带宽、分析长度和带宽。可以在记录的信号上执行频率模板测试,模板违规时的操作包括发出蜂鸣声、停止采集、保存轨迹、保存图片、保存数据。可以选择播放的部分,并循环播放,重复检查关心的信号。播放可以是无隙的,也可以插入时隙,缩短复核时间。

在三维频谱图标记中显示记录的时钟时间,与真实世界事件关联起来。在下图中,正在重播 FM 频段,其中使用模板检测频谱违规,同时侦听 92.3 MHz 中心频率上的 FM 信号。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

DataVu-PC 多仪器记录和分析软件,支持大型记录

DataVu-PC 软件可以使用独立设置同时控制两台频谱分析仪。您可以监测宽频宽,同时在仪器范围内任何频率上以最高 40 MHz 带宽记录数据。一旦记录完毕, DataVu-PC 可以根据幅度和频率模板特点查找和标记关注的信号,而不需要手动检查长记录。在最多 2,000,000 个脉冲上提供脉冲测量。

USB 频谱分析仪使用的仪器控制器

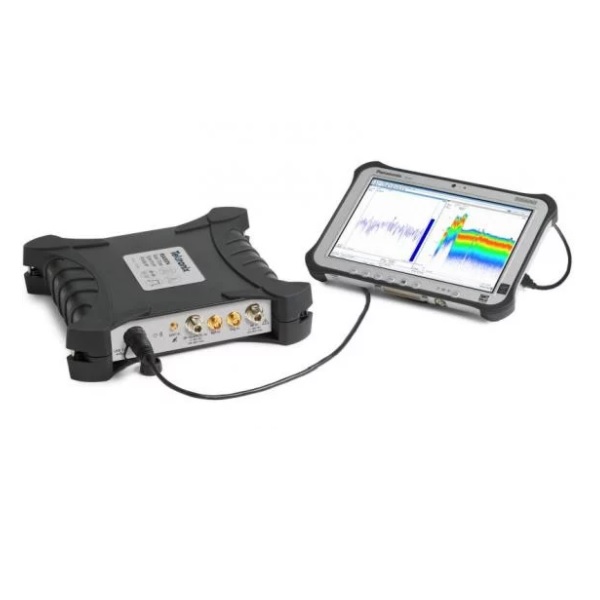

在现场操作中,完整解决方案需使用一台 Windows 平板电脑或笔记本电脑,用于运行仪器、保留记录及进行通信。泰克推荐使用 Panasonic FZ-G1 平板电脑(作为单独设备提供),以用于控制 RSA500 系列。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

Panasonic FZ-G1 平板电脑单独出售,可从 Panasonic(网址为https://na.panasonic.com/us/computers-tablets-handhelds/tablets/tablets/toughbook-g1)和各种第三方供应商处购买。泰克推荐使用 FZ-G1,因为 FZ-G1 相比于其他平板电脑具有更高的性能、便携性和坚固的外形尺寸,并且已经过测试,可与所有 USB RSA 产品配合使用。

主要指标,仪器控制器
  • Windows 10 Pro 64 位操作系统
  • Intel(R) CoreTM i5-6300U vProTM 2.4-3.0 GHz 处理器
  • 8GB RAM
  • 256 GB 固态硬盘
  • 10.1" (25.6 cm) 日光下可读屏幕
  • 10 点多触点 + 模数转换器屏幕加标配输入笔界面
  • USB 3.0 + HDMI 端口,第二个 USB 端口
  • Wi-Fi,Bluetooth® 和 4G LTE 多载波移动宽带,支持卫星 GPS
  • 经过 MIL-STD-810G 认证(针对 4' 跌落、冲击、振动、雨水、尘土、沙粒、高度、冷冻/解冻、高温/低温、温度骤变、湿度、易爆气体)
  • 经过 IP65 认证的密封全天候设计
  • 集成麦克风
  • 集成扬声器
  • 屏幕上和按钮式音量和静音控制
  • 集成备用电池,支持热插拔蓄电池
  • 3 年保修,带有商业级支持(由松下在本地区提供)

用于搜寻干扰的智能天线

泰克提供 Alaris DFA-00471智能天线,其内置 USB 罗盘,支持寻向和干扰搜寻应用。可以在 Tek.com 网站上的 Alaris 产品技术资料中搜索 Alaris,以获取有关天线的详细信息。下面汇总了其功能和技术数据。

  • 频率范围:20 MHz – 8.5 GHz
    • 9 kHz-20 MHz 扩展(0.3m 环形天线),仅可在限定区域中订购 DF-A0047-01 1
  • 单手操作时触发控制具有以下功能:
    • 前置放大器开/关
    • 波段开关
    • 使用 SignalVu-PC 及 MAP 选项按下测量
  • 标准扶手延伸装置,也便于执行长时间搜寻干扰操作
  • 提供了装运箱

RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

Alaris 寻向智能天线。

1Alaris 天线。请参阅订货信息以了解详情。

校准套件、稳相电缆、适配器、天线及其他附件

泰克提供各种附件,简化您购买完整的解决方案的过程,实现现场测试。详情请参见订货信息。


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet


RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

RSA56RACK在机架安装应用中可以放一台RSA500A

RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

RSA500TRANSIT运送箱可以放仪器和软包、一台平板电脑、电源和各种附件。

RSA500A-Real-Time-Spectrum-Analyzer-Datasheet

每台 RSA500A 标配软包 PN 016-2109-01,可以放该仪器、一台平板电脑和各种附件

操作系统
