PAV 系列小型可变开关电源

小型可变开关电源

品牌：Kikusui(菊水)

主要特性和功能：

超小型高功率密度：使19英寸的特制机壳可搭载机柜（最多可并联6台）

通信接口为标准配备：LAN／USB／RS232C／RS485接口为标准配备

构建多输出系统：利用通信接口,可构建最多31频道的可变电源系统。

并联运行功能：使用相同额定电压, 电流的PAV系列产品, 可实现并联运行。

应用软件：时序创建, 控制软件 Wavy for PAV（SD024-PAV）

产品资料深入咨询收藏

所有型号

产品型号

PAV 系列

小型可变开关电源(CV/CC) : 32 型号

概要

PAV系列产品是超小型高功率密度, 高性能的恒压（CV）／恒流（CC）可变型开关电源有4种最大输出功率, 分别为200W, 400W, 600W, 800W, 输出电压为10V～650V, 共有64种型号*1。由于是作为桌上型电源来使用, 所以将全部机型的高度制作成2U（大约88mm）的相同尺寸, 并实现了高功率密度的规格。同系列产品不仅可通过模拟控制, 还搭载了CPU以实现时序设置。
。除此之外, 它也配备了扩大输出电流的并联运行功能（最多6台*2）和同步运行功能, 且标配有作为系统升级时必要的通信接口。同系列产品的标准配备包括了USB, RS232C, RS485。在选购件当中, 也可配备LAN接口*3。
产品内置了高次谐波电流控制线路, 功率因素为0.99, 也考虑了对供电环境的影响。

*1 包含带LAN接口（with LAN）的机型
*2 相同额定的PAV系列产品
*3 工厂出货时的选购件

特长

超小型高功率密度

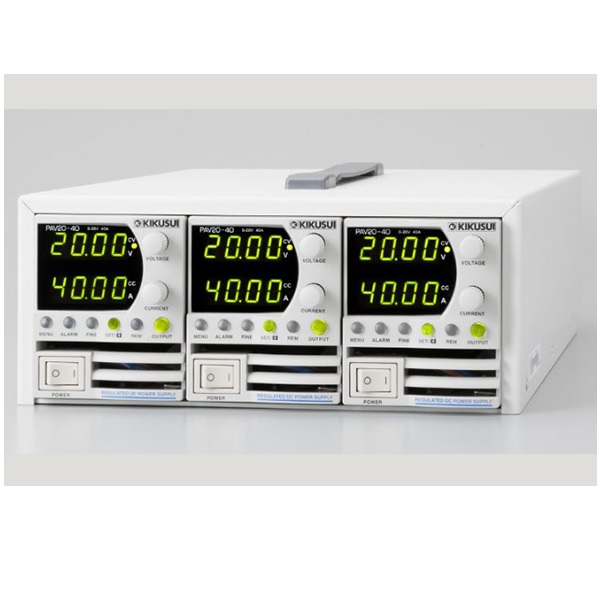

　　　使19英寸的特制机壳可搭载机柜（最多可并联6台）

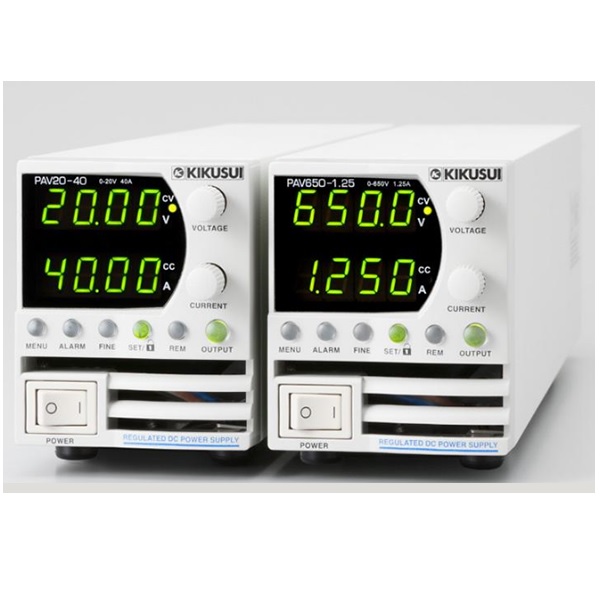

　　　200W／400W／600W／800W 四种类型皆为相同尺寸

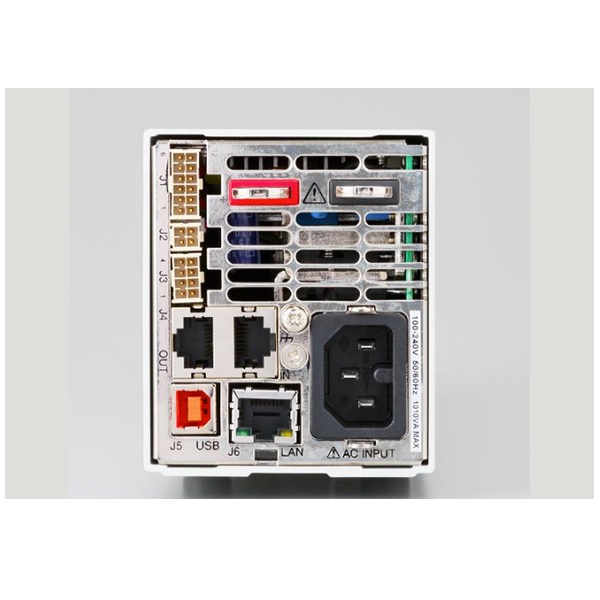

通信接口为标准配备※
　　　LAN／USB／RS232C／RS485接口为标准配备
　　　※LAN为工厂出货时的选购件
构建多输出系统
　　　利用LAN／USB／RS232C／RS485通信接口,可构建最多31频道的可变电源系统。
并联运行功能
　　　使用相同额定电压, 电流的PAV系列产品, 可实现并联运行。
　　　（最多可并联连接6台带有输出电流平衡功能的单一控制）
应用软件
　　　时序创建, 控制软件
　　　Wavy for PAV（SD024-PAV）

阵容

型号	规格
PAV10-20	使用说明书(英语)..0 〜 10V / 0 〜 20A / 200W
PAV20-10	使用说明书(英语)..0 〜 20V / 0 〜 10A / 200W
PAV36-6	使用说明书(英语)..0 〜 36V / 0 〜 6A / 216W
PAV60-3.5	使用说明书(英语)..0 〜 60V / 0 〜 3.5A / 210W
PAV100-2	使用说明书(英语)..0 〜 100V / 0 〜 2A / 200W
PAV160-1.3	使用说明书(英语)..0 〜 160V / 0 〜 1.3A / 208W
PAV320-0.65	使用说明书(英语)..0 〜 320V / 0 〜 0.65A / 208W
PAV650-0.32	使用说明书(英语)..0 〜 650V / 0 〜 0.32A / 208W
PAV10-40	使用说明书(英语)..0 〜 10V / 0 〜 40A / 400W
PAV20-20	使用说明书(英语)..0 〜 20V / 0 〜 20A / 400W
PAV36-12	使用说明书(英语)..0 〜 36V / 0 〜 12A / 432W
PAV60-7	使用说明书(英语)..0 〜 60V / 0 〜 7A / 420W
PAV100-4	使用说明书(英语)..0 〜 100V / 0 〜 4A / 400W
PAV160-2.6	使用说明书(英语)..0 〜 160V / 0 〜 2.6A / 416W
PAV320-1.3	使用说明书(英语)..0 〜 320V / 0 〜 1.3A / 416W
PAV650-0.64	使用说明书(英语)..0 〜 650V / 0 〜 0.64A / 416W
PAV10-60	使用说明书(英语)..0 〜 10V / 0 〜 60A / 600W
PAV20-30	使用说明书(英语)..0 〜 20V / 0 〜 30A / 600W
PAV36-18	使用说明书(英语)..0 〜 36V / 0 〜 18A / 648W
PAV60-10	使用说明书(英语)..0 〜 60V / 0 〜 10A / 600W
PAV100-6	使用说明书(英语)..0 〜 100V / 0 〜 6A / 600W
PAV160-4	使用说明书(英语)..0 〜 160V / 0 〜 4A / 640W
PAV320-2	使用说明书(英语)..0 〜 320V / 0 〜 2A / 640W
PAV650-1	使用说明书(英语)..0 〜 650V / 0 〜 1A / 650W
PAV10-72	使用说明书(英语)..0 〜 10V / 0 〜 72A / 720W

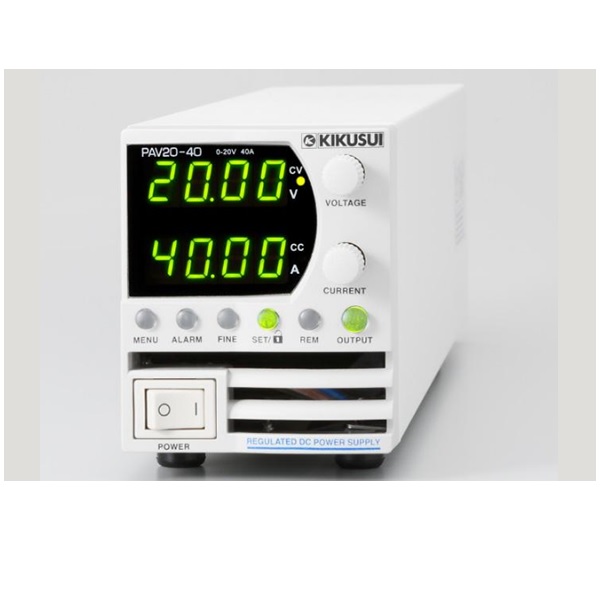

PAV20-40	使用说明书(英语)..0 〜 20V / 0 〜 40A / 800W
PAV36-24	使用说明书(英语)..0 〜 36V / 0 〜 24A / 864W
PAV60-14	使用说明书(英语)..0 〜 60V / 0 〜 14A / 840W
PAV100-8	使用说明书(英语)..0 〜 100V / 0 〜 8A / 800W
PAV160-5	使用说明书(英语)..0 〜 160V / 0 〜 5A / 800W
PAV320-2.5	使用说明书(英语)..0 〜 320V / 0 〜 2.5A / 800W

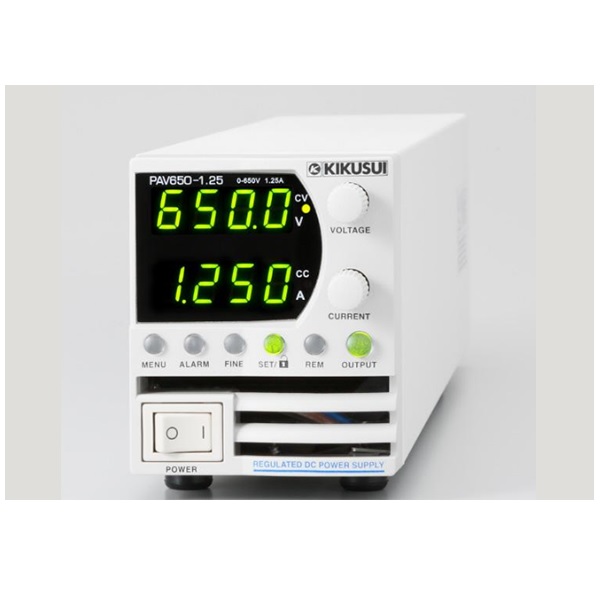

PAV650-1.25	使用说明书(英语)..0 〜 650V / 0 〜 1.25A / 812.5W

选购件 (关联产品)

PAV/E

用于PAV系列的电源线
用于PAV系列的电源线。带欧式插头 10A、250V、2m IEC60884-1型

PAV/O

用于PAV系列的电源线
用于PAV系列的电源线。端口切边 10A、250V、2m 无插头的类型

PAV/U

用于PAV系列的电源线
用于PAV系列的电源线。带美式插头 13A、125V、2m NEMA5-15P型

KRA2-PAV

用于PAV系列的机柜适配器
用于PAV系列的机柜适配器（最多能容纳6台）

更加…

CC01-PAV

用于PAV系列的一半尺寸外壳
用于PAV系列的一半尺寸外壳（最多可使3台一体化）

KBP2-6-PAV

用于PAV系列的1/6宽备用面板
用于PAV系列的1/6宽备用面板

PAG/485-9

RS485连接电缆Dsub-9P (PAV系列)
RS485连接电缆Dsub-9P　L=2m

PAG/232-9

RS232C连接电缆Dsub-9P (PAV系列)
RS232C连接电缆Dsub-9P　L=2m

PAG/232-25

RS232C连接电缆Dsub-25P (PAV系列)
RS232C连接电缆Dsub-25P　L=2m

PAG/RJ45

RS485连接串行电缆(PAV系列)
RS485连接串行电缆 L=0.5m

Wavy for PAV (SD024-PAV)

程控必备的软件
PAV系列用程控必备的软件

更加…
