2460数字源表

中/大功率数字源表

品牌:Keithley(吉时利)

主要特性和功能:

在一个紧凑仪器内集成了分析仪、 曲线追踪仪和I-V系统等多种能力, 成本更低

动态范围宽,105V, 7A/10A DC;7A/10A 脉冲, 100W/1000W(最大值)

5英寸、高分辨率、电容触摸屏图 形用户界面(GUI)

基本测量准确度0.012%,6位半 数字分辨率

源和阱(4象限)操作

4个“Quickset”模式,用于快速设 置和测量

背景敏感的帮助功能

前面板输入香蕉插孔;后面板集 体输入螺丝连接

2460 SCPI与TSP®脚本编程模式

前面板USB 2.0存储器I/O端口, 用于传输数据、测试脚本或测试 配置

所有型号

  • 产品型号

概述 技术指标 评论

主要特性:

在一个紧凑仪器内集成了分析仪、 曲线追踪仪和I-V系统等多种能力, 成本更低

动态范围宽,105V, 7A DC/7A 脉冲, 100W(最大值)

5英寸、高分辨率、电容触摸屏图 形用户界面(GUI)

基本测量准确度0.012%,6位半 数字分辨率

源和阱(4象限)操作

4个“Quickset”模式,用于快速设 置和测量

背景敏感的帮助功能

前面板输入香蕉插孔;后面板集 体输入螺丝连接

2460 SCPI与TSP®脚本编程模式

前面板USB 2.0存储器I/O端口, 用于传输数据、测试脚本或测试 配置

更迅速学习、更聪明工作、更容易发明

2460型仪器采用5英寸、全彩色、高分辨率触摸屏,支持直观操作,帮助 操作人员迅速熟悉仪器,优化整体速度和生产率。基于光标的简单菜单结构, 使测试配置所需步骤减少50%,而且省去软键仪器普遍使用的繁琐的多层菜单 结构。内建的背景敏感的帮助功能,支持直观操作,并把浏览单独菜单的需求 降为最少。这些特性以及2460型仪器的多功能性,简化了其在基础测量和先进 测量应用中的操作,无论用户是否具有使用源测量单元(SMU)仪器的工作经验。



2460型仪器主界面



2460型仪器基于光标的菜单结构,可以帮助 新用户迅速和自信地配置测试。


一体化源测量单元(SMU)仪器

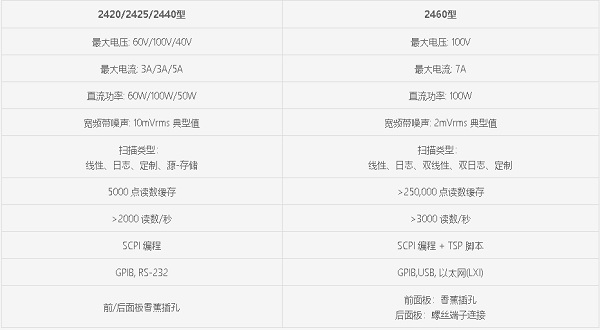

2460型仪器基于获奖的第四代 源测量单元(SMU)平台,并充分 利用已被证明的吉时利大电流源测 量单元(SMU)仪器(包括2420、 2425和2440型仪器)的能力。该仪 器可提供高度灵活的4象限电压和电 流源/负载,适合高精密电压和电流 测量。这款一体化源测量单元(SMU) 仪器可以用作:



2460型仪器功率包络


高精密电源,具有V和I回读功能

真正的电流源

数字多用表(数字电压计、数字电 流计、电阻计和功率计,具有6位 半分辨率)

高精度电子负载

触发控制器




除了采用先进的触摸屏,2460型仪器的前面板还提供改进速度、用户友好性 和可学习性的诸多特性,包括USB 2.0存储器I/O端口、HELP键、旋转导航/控制 旋钮、前面板/后面板输入选择按钮、适合基本台式应用的香蕉插孔。USB 2.0存 储器端口简化存储测试结果和仪器配置,将测试脚本上传至仪器,以及安装系统 升级。前面板的所有按钮都采用背光,提高了低照环境下的可视性。易用性超越触摸屏

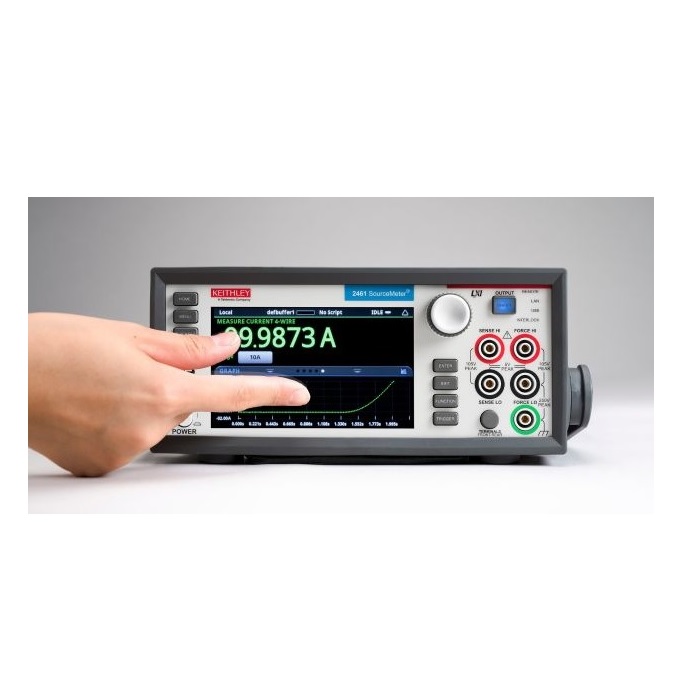

2460型仪器的高分辨率、电容触摸屏和前面板控制允许直观操作,即使新用户也感到易用。

4种“Quickset”模式简化了一起设置。 只需轻轻一触,就可以为不同工作模式 快速配置仪器,无需为这个操作进行间 接配置。

一触Quickset模式加速测量设置,把测量时间 降到最短。

全面的内建连接性

通过2460型仪器后面板,可以接入后面板接入螺丝端子 连接器、程控控制接口(GPIB、USB 2.0与LXI/Ethernet)、 D-sub 9插针数字I/O端口(用于内部/外部触发器信号和处理 程序控制)、仪器互锁控制以及TSP-Link®插孔,从而简化多 台仪器测试方案配置,并省去额外适配器附件的花销。

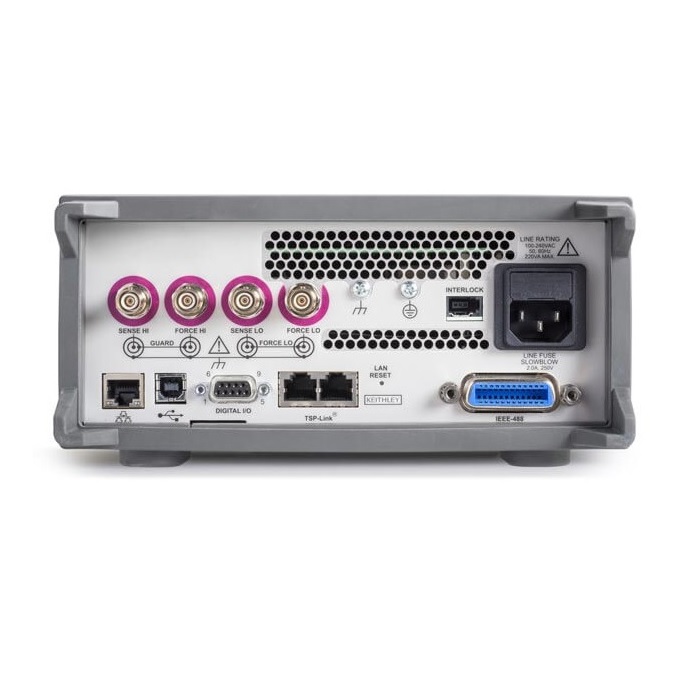

2460型仪器后面板连接已经优化,以保持信号完整性,并加速系统设置

将原始数据转化为信息

完整的绘图窗口可以转化原始数据,并立即显示为有用 信息,如半导体I-V曲线和伏安图。使用2460型仪器的电子表 (Sheet)浏览,测试数据还可以以表格形式显示。该仪器 支持将数据输出至电子数据表,用于进一步分析,大大提高 研究、台式测试、设备资格和调试的生产率。

TriggerFlow®构建模块,适合仪器控制与执行

2460型仪器采用吉时利TriggerFlow触发系统,便于用户 对仪器执行进行控制。TriggerFlow图形的创建与流程图绘制 基本相同,它采用4个基本的构建模块:


等待 – 等待一个事件的发生,然后继续流动

分支 – 当条件满足时进行分支

动作 – 启动仪器动作,如测量、源、延迟、设置数字I/O等

通知 – 通知其他设备已发生的事件


2460-Source-Measure-Unit-2460-SMU-Instrument-Datasheet

TriggerFlow构建模块允许创建触发模型,从极简单到高度复杂的触发模型。

利用这些构建模块组合可以通过前面板构建TriggerFlow 模型,也可以通过发送程控命令进行构建。有了TriggerFlow 系统,用户可以构建各种触发模型,包括简单触发模型以及 多至255模块等级的复杂触发模型。2460型仪器还包括基本 的触发功能,如即时/定时器/手动触发。


内建数据显示、绘图和电子数据表输出功能, 很容易将测试结果转化为有用信息。

无与伦比的系统集成与编程灵活性

当2460型仪器配置为多通道I-V测试系统时,嵌入式测试 脚本处理器(TSP®)允许其运行测试脚本,因此用户可以创建 功能强大的测试应用,并大幅缩短开发时间。TSP技术还提供 无需主机的通道扩展能力。吉时利的TSP-Link®通道扩展总线 采用100 Base T以太网电缆,可以在主从配置中实现多部 2460型仪器与其他TSP仪器的连接,如吉时利2450型数字源 表源测量(SMU)单元仪器、2600B系列系统数字源表源测 量(SMU)单元仪器及3700A系列开关/多用表系统,使之作 为一个集成系统工作。每个GPIB或IP地址的TSP-Link扩展总 线支持32部设备,因此很容易扩展系统,满足具体的应用需 求。2460型仪器还包括SCPI编程模式,可以充分利用仪器的 各种能力。

并行测试能力

2460型仪器的TSP技术支持多个器件并行测试,可以满 足器件研究、先进半导体实验室应用级高吞吐生产测试需求。 这个并行测试能力允许系统中的每台仪器运行其自身的完整 测试序列,建立完全的多线程测试环境。2460型仪器可并行 运行的测试数量与系统中仪器数量相同。

免费仪器控制启动软件

2460型仪器包含KickStart仪器控制/启动软件,使用户无 需编程即可在数分钟内开始测试。在多数情况下,用户只需 进行几次快速测量,绘制数据图表,并将数据存储至磁盘, 以便日后在Excel等软件环境分析数据。KickStart软件提供以下功能:


仪器配置控制,以执行I-V特性分析

X-Y绘图、平移和缩放

通过电子数据表/表格浏览数据

保存和输出数据,用于深入分析

保存测试设置

屏幕截图

测试注释

命令行输入,用于发送和接收数据

HTML帮助

GPIB、USB 2.0、以太网兼容


操作系统
