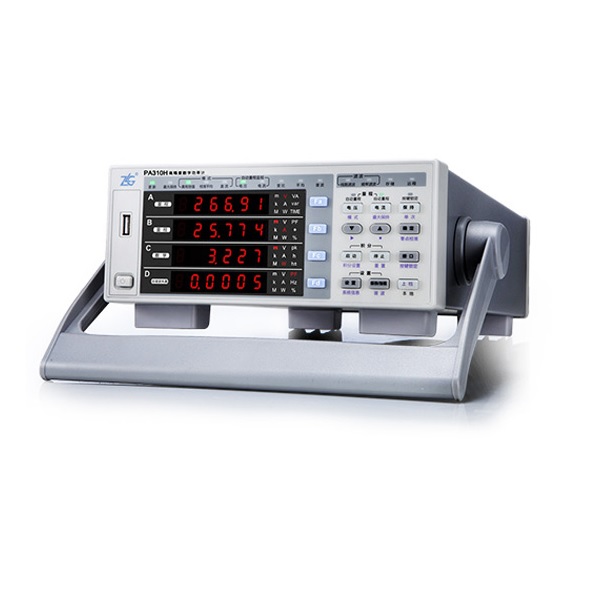

PA310H单相功率计

PA323H三相功率计

无需电流传感器，独家支持1000V/50A直接输入

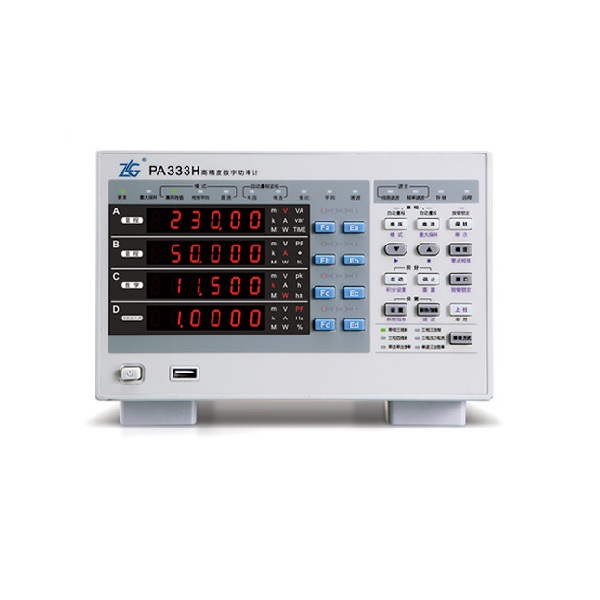

PA310H、PA333H功率计采用了双分流器技术，它无需使用外部传感器便可以直接测量高达1000V的电压、50A的电流，可轻松满足高达

50KW的大功率测试要求。

低功率因数下仍能保证高精度测量

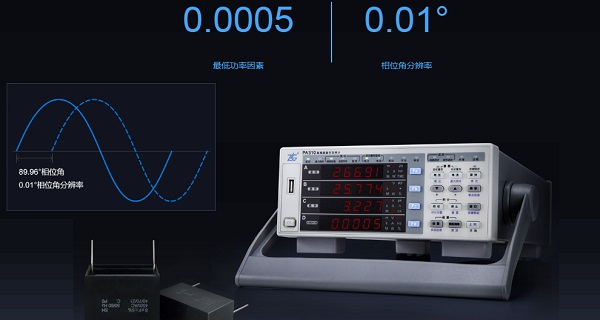

PA300系列数字功率计采样率高达500KS/s，采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至

0.0005的功率因数下仍能保证0.1%的高测量精度。

谐波测量符合IEC61000-4-7国际权威标准

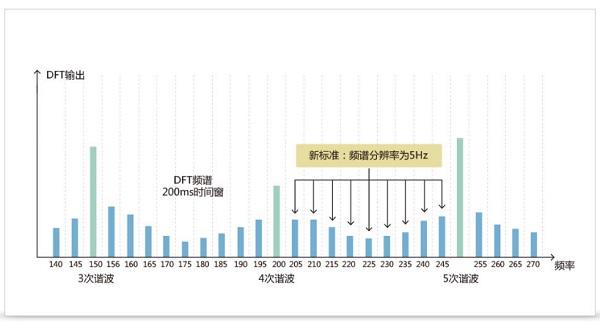

PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。

适合开关电源、变频家电的功耗测量

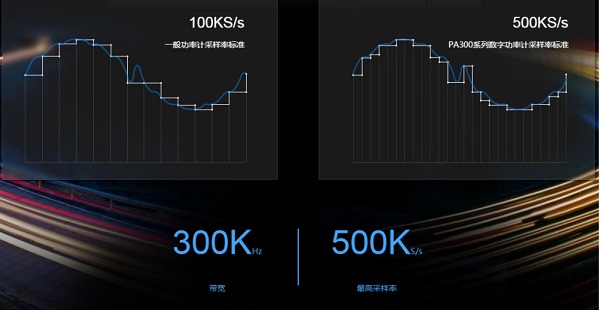

PA300系列数字功率计具有高至500KS/s的采样率和300KHz的带宽，能够测量频率较高的信号，满足变频家电、

开关电源等新技术产品的功耗测量。

高效的可视化数据分析软件

PAM管理软件具有强大的数据处理分析功能，支持对所有测量参数数值进行实时显示，生成各次谐波数据、谐波柱状图、

趋势图和波形图，支持同步显示与报表导出。支持IEC62301国际测试标准，实现待机功耗的自动化测试。

五大核心技术保证0.1%功率精度

双分流器超宽电流测量：量程从5mA到20A跨度大，如采用单一分流器，造成温漂大，测量精度低等问题。PA300系列数字功率计，采用双分流器技术，保持分流电阻的温度稳态变化，降低温漂，实现从小电流到大电流测量都保证 0.1% 的功率测量精度。

100MHZ高速同步采样：PA300系列数字功率计采用100MHz的同步采样时钟，保证任一个通道ADC的采样相位同步，误差在10ns以内，减小测量时U、I夹角的引入误差，保证有功功率及功率因数测量精度。

高分辨率16位ADC：前端的调理电路有效解决温漂、噪声等问题，同时采用了16位AD进行高速率采集电压、电流模拟量，保证原始信号的准确度。

专用屏蔽隔离技术：电压和电流通道均采用专用的屏蔽及隔离技术，隔离通道间有高达120dB的共模抑制比，保证通道间干扰减到最小，在测试过程中可以随意测量任意位置、任意点，与被测系统的0电位没有关系，保证每个通道独立测量。

全新FPGA+DSP设计架构：采集大容量数据后需做快速运算处理，其它品牌功率计是采用 ARM 处理器或 DSP 直接运算处理，但由于数据吞吐量巨大，单个 ARM 处理器或 DSP 无法做到实时处理；PA300 系列功率计采用了 FPGA+DSP 的设计架构，FPGA进行协处理运算，搭配高速 DSP 实现实时测量和处理。
