2450型触摸屏数字源表是吉时利新一代数字源表(SMU) 仪器，它真正把欧姆定律(电流、电压和电阻)测试带到你 的指尖。其创新的图表化用户界面(GUI)和先进的电容触摸 屏技术，实现了直观使用和学习曲线简便化，支持工程师 和科学家掌握更迅速、工作更便捷、发明更简单。2450是 适用于各行各业使用者的源测量单元(SMU)：这种多用途 仪器特别适合现代半导体、纳米器件和材料、有机半导体、 印刷电子技术以及其他小尺寸、低功率器件特性分析。这 些特性加上吉时利源测量单元(SMU)的精度和准确度，允 许用户触摸、测试和发明，无论现在和未来，都将成为您 实验室中爱不释手的仪器。

学习更迅速、工作更灵巧和发明更容易

同采用专用按钮和小型、昏暗、字母数位有限显示屏的传统仪器相比，2450 仪表采用5英寸全彩色高分辨率触摸屏界面，易于使用、学习和优化整体速度和效 率。简洁的图标化菜单结构能够减少近50%的设置步骤，替代了繁琐的传统按键 式、多层次的菜单结构。内建图标化的帮助功能支持直观操作，把手动翻页需求 降到最低。这些能力加上其多用途应用，2450型仪器具有天生的易用性，适用于 基础与先进测量应用，不论您使用源测量单元（SMU）仪器的经验如何。

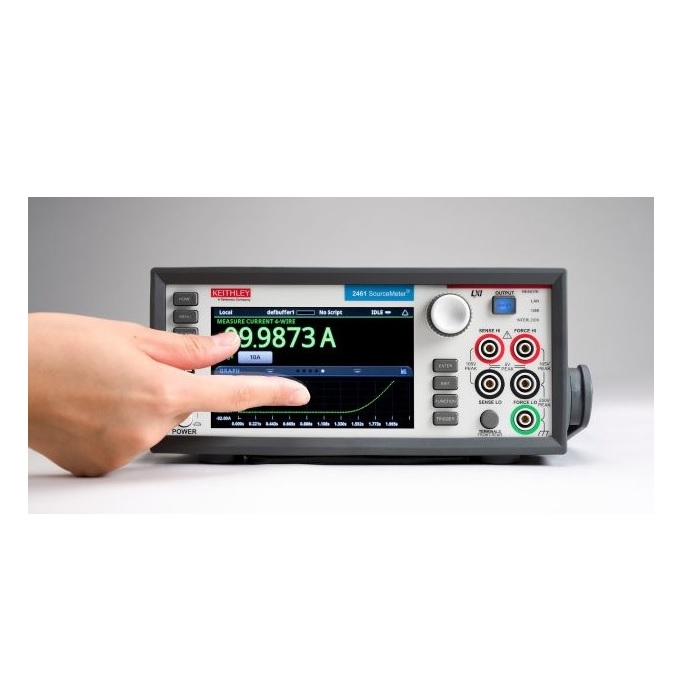

2450仪器主显示

450仪器菜单

第四代一体化源测量单 元(SMU)仪器

2450型仪器是吉时利获奖数字源表源 测量单元（SMU）系列仪器的第四代成员， 基于已被证明的2400型数字源表源测量单 元（SMU）仪器的体系结构。它提供高度 灵活的4象限电压和电流源/载荷，以及精 密的电压和电流仪器。这个一体化仪器可 以用作:

• 精密电源，具有电压和电流回读功能
• 真正电流源
• 数字多用表、测量直流电压、电流、电阻和功率，分辨率6½数位
• 精密电子载荷
• 触发控制器

2450仪表功率包络

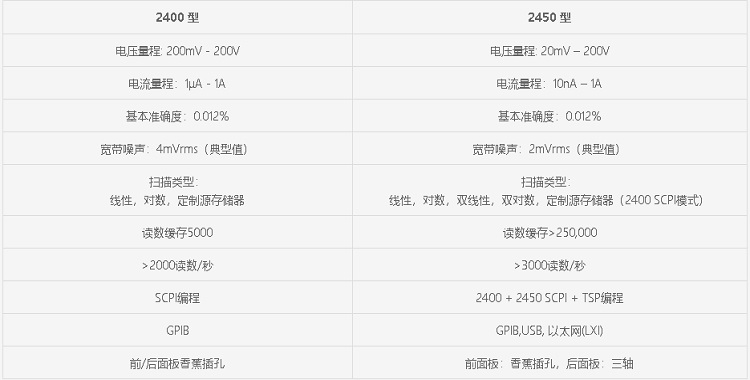

2400型与2450型仪器比较

除了触摸屏以外，易于使用

除了5英寸彩色触摸屏，2450型仪器还具有许多特性，可以增强其速度、用户 友好和学习能力，包括USB 2.0存储器I/O端口、HELP按键、旋转指引/控制按钮、 前/后面板输入选择按钮，以及适合基本测试台应用的香蕉插孔。USB 2.0存储器 端口支持便利的数据存储、保存仪器配置、装载测试脚本及系统升级。此外，前 面板所有按钮都采用背光，提高了在昏暗环境下的可见度。

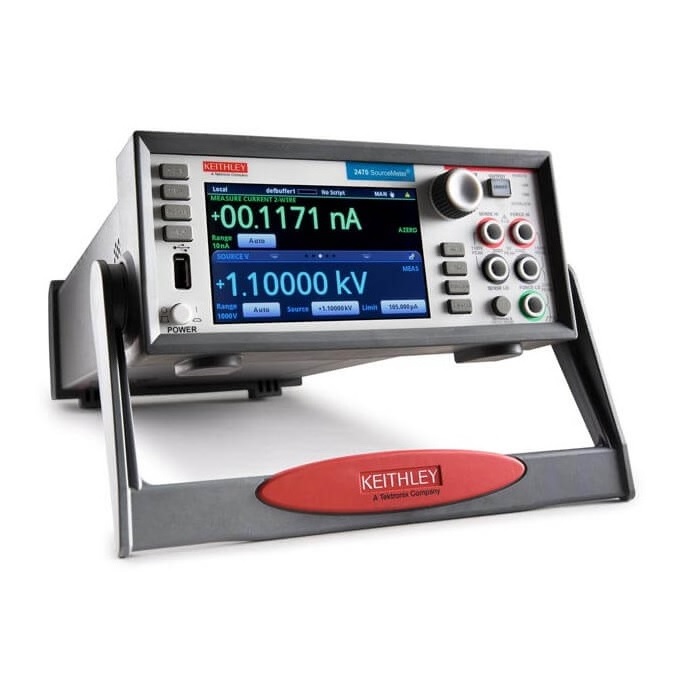

2450型仪器前面板，包括高分辨率电容触摸屏

4种“Quickset”模式简化用户设置。轻轻一摸，仪器就可以迅速配置不同操作模 式，无需配置本次操作不需要的仪器。

全面的内建连通性

通过后面板可接入后输入三轴连接 器、程控接口(GPIB, USB 2.0, LXI / 以 太网)、D-sub 9针数字I/O端口(用于内 部/外部触发信号和夹具控制)、仪器互 锁控制以及TSP-Link®插孔，支持多部 仪器测试解决方案的轻松配置，并节省 购置其他适配器附件所需的费用。

Quickset模式支持快速设置，缩短测量时间

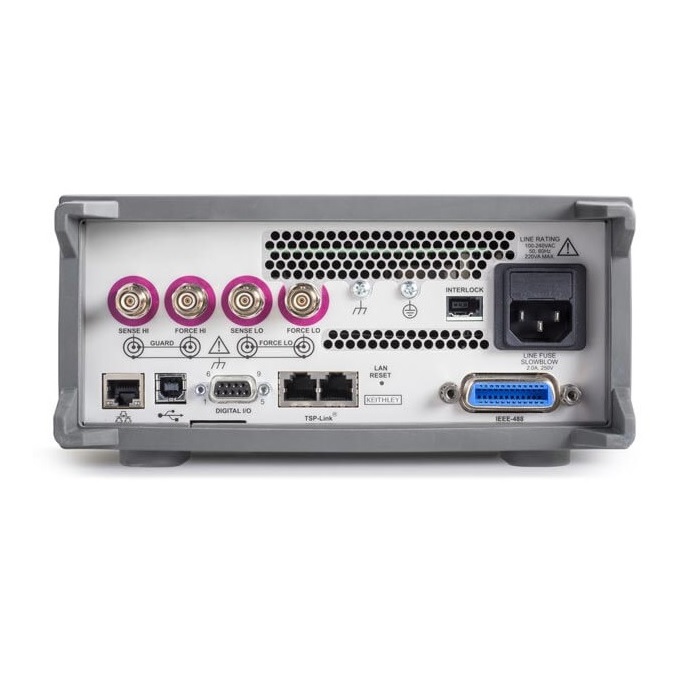

后面板连接已为信号完整性而优化

将原始数据转化为有用信息

2450型仪器提供完全绘图和制表功能，可以在显示屏 右侧显示扫描、测量数据和绘图。它还支持将数据输出至 电子数据表，供进一步分析，并大幅提高研究、测试台测 试、器件认证和调试的效率。

全部数据显示、绘图和输出至电子数据表，将原始数据转化为有用信息

典型应用

非常适合当今多种现代化电子器件的电流/电压特性 分析和功能测试，包括：

采用TriggerFlow™构建模块，适合仪器控制与执行

2450型仪器包含吉时利最新的TriggerFlow触发系统，使用户控制仪器执行情况。与开发流程图相似，TriggerFlow图是利用4个基本构建模块创建的：

TriggerFlow构建模块使轻松用户创建非常复杂的触发模型

TriggerFlow模型使用构建模块组合，通过前面板或发送 远程命令可以创建该模型。利用TriggerFlow系统，用户可以 利用最多255个简单或复制模块构建触发模型。2450型仪器 还包括基本触发功能，包括即时、定时器和手动触发。

无与伦比的系统集成和编程灵活性

当2450仪器作为多通道I-V测试系统的一部分进行集成 时，可通过该仪器运行嵌入脚本能力的测试脚本处理器 (TSP®)允许测试脚本，支持用户创建功能强大的测量应用， 大幅缩短开发时间。TSP技术还提供无需主机的通道扩展功 能。吉时利TSP-Link®通道扩展总线采用100 Base T以太网 电缆，可在一个主-从配置（作为一个综合系统发挥作用） 中实现多个2450型仪器以及其他TSP仪器（如吉时利2600B 系列数字源表源测量单元（ SMU ）仪器及3700A系列开关 /多用表系统）的连接。TSP-Link扩展总线的每个GPIB或IP 地址支持高达32个单元，因此很容易对系统进行扩展，满足 应用的具体需求。

2450仪器包括标准SCPI编程模式，可以优化仪器的新 特性；还包括2400 SCPI模式，提供与现有数字源表一起的 后向兼容能力。这不仅保护用户的2400仪器投资，而且省 去了仪器升级方面的重复工作。

并行测试能力

利用2450型仪器的TSP技术，可以对多个器件进行并行测 试，满足器件研究、先进半导体实验室应用以及高吞吐量生产 测试。这种并行测试能力支持系统中的每部仪器运行自己的完 整测试序列，创建完全多线程测试环境。在2450型仪器上并行 运行的测试数量最高可以达到系统中的仪器数量。

免费仪器控制启动软件和Web界面

KickStart是吉时利推出的最新仪器控制非编程启动软件， 可使用户在几分钟之内启动测量。在大多数情况下，用户只需 要快速测量，即可将数据绘图，并将数据存储于光盘，用于在 Excel等软件环境下进行深入分析。

• 纳米材料与器件
  – 石墨烯
  – 碳纳米管
  – 纳米线
  – 低功耗纳米结构
• 半导体结构
  – 晶圆
  – 薄膜
• 有机材料与器件
  – 电子墨水
  – 印刷电子技术
• 能量效率与照明
  – LED/AMOLED
  – 光伏/太阳电池
  – 电池
• 分立器件与无源组件
  – 双引线: 电阻器、二极管、齐纳 二极管、LED、磁盘驱动器磁头 光驱、传感器
  – 三引线: 小信号双极节型晶体管 (BJT)、场效应晶体管 (FET)，等等
• 材料特性分析
  – 电阻率
  – 霍尔效应
  • 等待 – 等待事件发生，然后继续流程
  • 分流 – 当条件满足时即实施分流
  • 行动 – 启动仪器动作，如测量、源、延迟、设置数字I/O等
  • 通知 – 通知其他设备事件已经发生
• KickStart软件具有以下功能：
  • 履行I-V特性分析的仪器配置控制
  • 固有的X-Y绘图、平移和缩放
  • 电子数据表/表格
  • 保存和输出数据，用于进一步分析
  • 保存测试设置
  • 屏幕截图
  • 测试注释
  • 命令行对话框，用于发送和接收数据
  • HTML帮助
  • 符合GPIB、USB 2.0、以太网 标准


  利用KickStart启动软件，用户可在几分钟内做好测量准备

  采用易用仪器驱动，简化编程

  对于希望创建自己定制 的应用软件的用户，可以登录公司 网站www.keithley.com.cn，下载美国国家仪器公司LabVIEW® 驱动、IVI-C及IVI-COM驱动。
