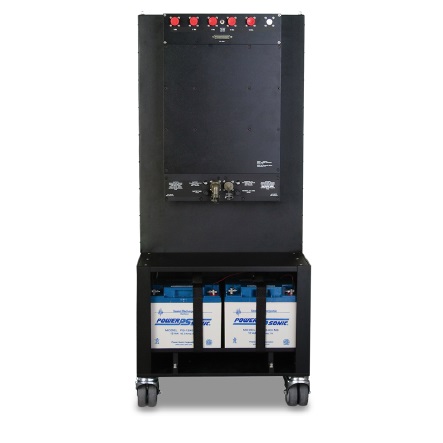

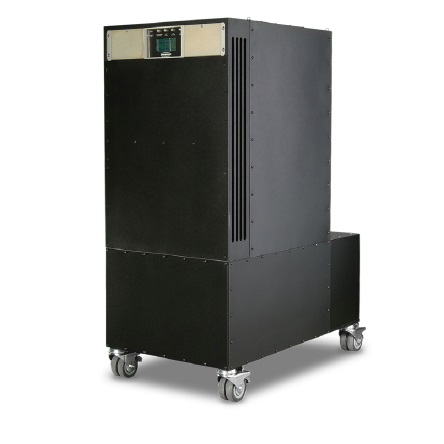

对于需要超稳定性，低相位噪声，使用寿命长,Microsemi公司的MHM 2010™是全球使用广泛的主动式微波激射型氢原子钟。 它是美国制造中可商购的活性氢钟，具有独立的腔切换自动调谐技术。

氢原子的操作原理是：氢原子在适当的环境，发射精确频率（1420 MHz）和辐射光谱线宽（21厘米），将这种小功率和高纯度信号相位锁定到非常高性能的石英振荡器，为用户提供了令人难以置信的长期稳定性以及出色的相位噪声。

主动式微波激射器具备超常的稳定性，通常是被动式微波激射器的4倍，铯束的100倍。7天的操作比高性能铯钟更稳定。氢钟的优势包括低时钟噪声（消除参考时钟噪声校正的必要性）和高性能铯相比达到规定频率稳定的间隔更短（少10000倍）。

Microsemi在每一台MHM 2010的制造过程中都依照严格的质量标准，仔细认真的把控每一个环节，以确保高质量的产品。每一台出品的设备在所有方面都经过了广泛的性能测试和验证操作。所有钟产品设计，制造和测试都是在专门用于这些操作的Microsemi工厂进行的。

自动调节

MHM 2010采用自动频率控制系统，将腔体保持在相对于氢气发射线的恒定频率。 这种技术使得MHM 2010能够提供长期的稳定性，这仅归功于稳定的铯原子标准。

环境敏感性

MHM 2010设计用于对温度，磁场和电源变化的低灵敏度。

输出

MHM 2010提供多个5,10和100 MHz输出和1PPS。可以订购多个配置来优化各种应用。

主要特征：

专利的四极子磁性技术提供先进的原子束聚焦

氢损耗低可长期免维护

可验证寿命超过20年

独特的，自主的自动频率调节功能提升长期稳定度

专利的聚四氟乙烯涂层技术，避免再次喷涂，延长免维护周期

低相位噪声选项，提升短期稳定度

CE认证

2年标准质保

应用领域：

基础科学研究的频率标准源

高级守时服务

射电天文学：VLBI、VLBA

深空跟踪、导航

GNSS卫星测控

技术规格：

稳定度：

艾伦方差（测量带宽0.5Hz）：

标准 低相噪

1s 1.5 E-13 8.0 E-14

10s 2.0 E-14 1.5 E-14

100s 5.0 E-15 4.0 E-14

1,000s 2.0 E-15 2.0 E-15

10,000s 1.5E-15 1.5E-15

Floor* ＜1.0 E-15 ＜1.0 E-15

Long term： < 2.0 E-16 每天

自动调节：无需外部频率参考

*典型工作状态下长期运行，温度变化小于0.25℃，相对湿度小于10%

环境因素：

温度灵敏度：< 1.0 E-14 /℃

磁灵敏度：< 3.0 E-14 /Gauss

电源灵敏度：< 1.0 E-14

频率控制：

分辨率：7.0 E-17

控制范围：7.0 E-10

注意：频率变化始终维持相位连续

可用输出：

频率 振幅

5MHz 13dBm

10MHz 13dBm

100 MHz 13dBm

负载阻抗： 50Ω

时间输出：

类型：1 PPS(正向的脉冲)

振幅：> 3V 到50Ω(TTL兼容)

脉冲宽度：20 μs

上升沿：< 3 ns

抖动：< 10 ps RMS

时间输入：

自动同步：1 PPS

振幅：> 3V 到50Ω(TTL兼容)

脉冲宽度：≥ 20 μs

上升沿：< 5 ns

抖动：< 1 ns RMS

同步精度（输入到输出）：< 15 ns

相位噪声：

输出 5MHz 10MHz 100MHz

1Hz ≤-116dBc ≤-110dBc ≤-90dBc

10Hz ≤-135dBc ≤-129dBc ≤-109dBc

100Hz ≤-148dBc ≤-142dBc ≤-122dBc

1kHz ≤-155dBc ≤-149dBc ≤-129dBc

10kHz ≤-155dBc ≤-149dBc ≤-129dBc

100kHz ≤-155dBc ≤-149dBc ≤-129dBc

低相噪版：

输出 5 MHz 10 MHz 100 MHz

1Hz ≤-130dBc ≤-124dBc ≤-102dBc

10Hz ≤-150dBc ≤-138dBc ≤-117dBc

100Hz ≤-158dBc ≤-146dBc ≤-126dBc

1kHz ≤-160dBc ≤-150dBc ≤-133dBc

10kHz ≤-160dBc ≤-153dBc ≤-134dBc

100kHz ≤-160dBc ≤-153dBc ≤-134dBc
