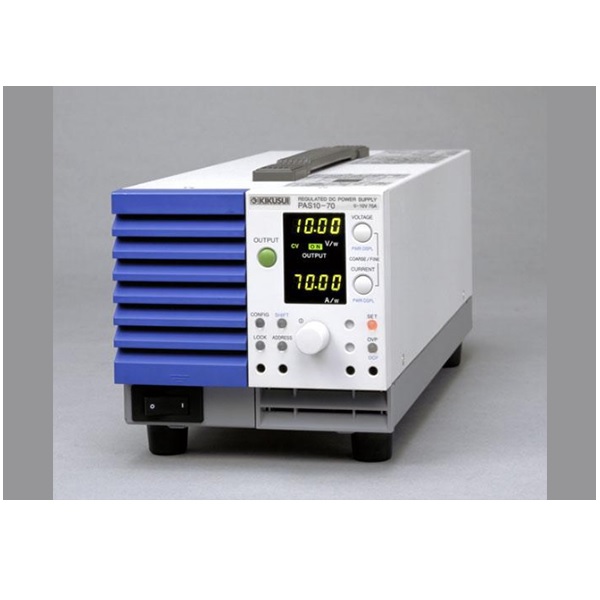

PAS 系列 小型可变开关电源

小型可变开关电源

品牌:Kikusui(菊水)

主要特性和功能:

搭载有功率因素改善电路(提高效率75%(代表值)/功率因素0.98)

采用在前面百叶窗上配以鲜艳蓝色的全新设计

单一控制并联/串联运行

全面支持24V、48V边缘试验的40V系列、80V系列型号

可以用4位数高分辨率仪表(500V型号的电流显示单位为“mA”)显示功率(W)

支持TP-BUS(数字通信功能)

采用前面进气口方式

所有型号

  • 产品型号

概述 技术指标 评论

PAS 系列

小型可变开关电源 (CV/CC) : 13 型号



概要

PAS系列改进了我公司过去产品PAK-A系列,是更加进化的高功能输出可变型开关电源。该系列采用高效开关电路,产品尺寸虽然与以往产品(PAK-A系列)相同,但其上安装有适合时代要求的功率改善电路。
通过通信功能的标准搭载,即可以较低的成本轻易地构建起从小规模(1台)到大规模(合用GPIB最多达448台)的电源系统。该系列最长可将控制器与电源的间隔延长到200m(见概念图),所以还可以构建起这样的系统:由办公室的电脑和电源控制器PIA4800系列对工厂的电源装置进行控制。

特长

  • 搭载有功率因素改善电路(提高效率75%(代表值)/功率因素0.98)
  • 采用在前面百叶窗上配以鲜艳蓝色的全新设计
  • 单一控制并联/串联运行
  • 全面支持24V、48V边缘试验的40V系列、80V系列型号
  • 可以用4位数高分辨率仪表(500V型号的电流显示单位为“mA”)显示功率(W)
  • 支持TP-BUS(数字通信功能)
  • 采用前面进气口方式
  • AC输入支持通用规格(无100V〜240V切换)
  • 最大输出电压备有10V/20V/40V/60V/80V/160V/320V/500V共8个系统,3个类型中全面包含24种机型

阵容

型号 规格
PAS10-35 使用说明书(英语)..
0 〜 10V/0 〜 35A
PAS10-70 使用说明书(英语)..
0 〜 10V/0 〜 70A
PAS40-18 使用说明书(英语)..
0 〜 40V/0 〜 18A
PAS40-27 使用说明书(英语)..
0 〜 40V/0 〜 27A
PAS60-6 使用说明书(英语)..
0 〜 60V/0 〜 6A
PAS60-12 使用说明书(英语)..
0 〜 60V/0 〜 12A
PAS60-18 使用说明书(英语)..
0 〜 60V/0 〜 18A
PAS80-9 使用说明书(英语)..
0 〜 80V/0 〜 9A
PAS80-4.5 使用说明书(英语)..
0 〜 80V/0 〜 4.5A
PAS80-13.5 使用说明书(英语)..
0 〜 80V/0 〜 13.5A
PAS160-4 使用说明书(英语)..
0 〜 160V/0 〜 4A
PAS320-3 使用说明书(英语)..
0 〜 320V/0 〜 3A
PAS500-1.8 使用说明书(英语)..
0 〜 500V/0 〜 1.8A

选购件 (关联产品)

PIA4830
PIA4830
电源控制器
此数字控制专用型号而准备的扩展单元. 该系列具备GPIB、RS-232C. 是带有我公司数字远程控制的直流电源(PAS系列等),即可通过TP-BUS直接连接起来,进行数字控制.

PIA4850
PIA4850
电源控制器
PIA4850是利用USB来控制本公司制造的装配了TP-BUS的直流电源(PAS,PWR...)的电源控制器。支持USB2.0。 支持Windows Vista/XP/2000。 由于使用BUS电源工作,不需要AC变压器。可对输出值进行读回、对状态进行监控。

Wavy for PAS&PWR
Wavy for PAS&PWR
编制程控软件
PAS,PWR系列(+PIA4830/4850)用编制程控软件

ET-11
ET-11
PAS系列用选购件
这是带有磁体的,可以安装到PAS系列主体等上的接线盒。最大额定输出:30A(600V以下),尺寸/质量:约124W×34H×100Dmm/约700g电缆长度:约60cm



OP01-PAS
OP01-PAS
PAS/PWR系列用选购件
PAS/PWR系列用附属套件(PIN&GND)、外部控制时,可将其连接于背面板的J1连接器上使用. 【内容】26针连接器、半封盖、销杆×10、接地电缆



KRA3
机柜适配器
机柜适配器(英制尺寸)*对应机种: PWR(01), PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PMX-Multi, PCR500M(MA), PLZ-205/405W, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800

KRA150
机柜适配器
机柜适配器(米制尺寸)*对应机种:PWR(01), PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PMX-Multi, PCR500M(MA), PLZ-205/405W, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800

KBP3-2
备用面板
KRA3 和150用备用面板,横宽:1/2



KBP3-3
备用面板
KRA3 和150用备用面板,横宽:1/3



KBP3-6
备用面板
KRA3 和150用备用面板,横宽:1/6
操作系统
2
