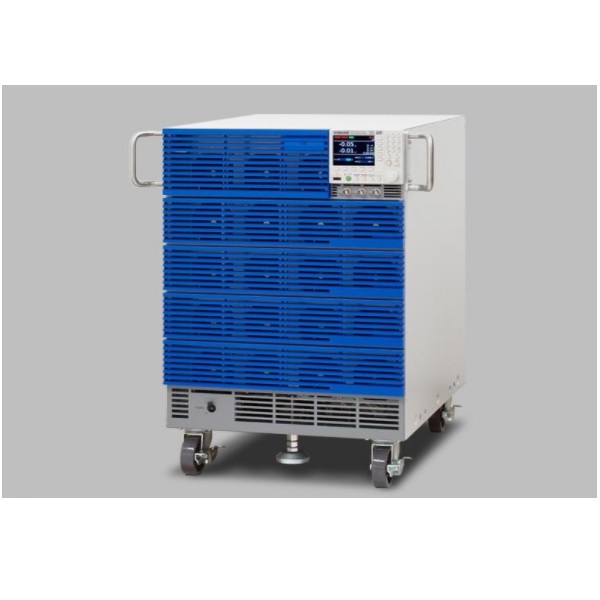

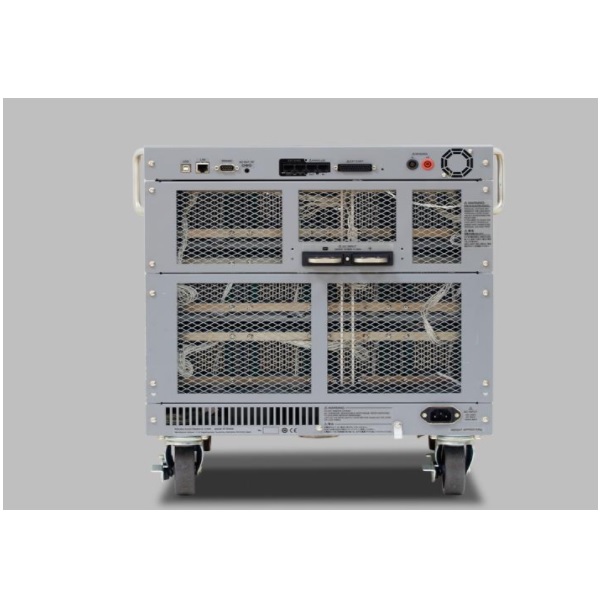

PLZ-5WH 系列 高电压大功率直流电子负载装置

高电压大功率直流电子负载装置

品牌:Kikusui(菊水)

主要特性和功能:

大范围的工作电压:工作电压范围为 10V 到 800V。

电流达到额定值为止的上升时间为20A/μs。

并联运行:最多可运行 5台、100KW

通信接口为标准配备

标准配备了LAN(LXI)/USB/RS232C接口 ※GPIB(选购件)

任意IV特性(ARB)模式

所有型号

  • 产品型号

概述 技术指标 评论

KIKUSUI PLZ-5WH系列 直流电子负载 概述


PLZ-5WH 系列是基于高可靠性和安全性设计的大功率,多功能直流电子负载设备。单一系统即可实现高电压大功率负载(20kW)。配备电流控制电路,稳定且快速响应,实现高速负载模拟。高精度,高响应速度的电流回路设计,大大提升电子负载解析度。采用彩色液晶显示器(LCD),更直覺且高可视性的介面設計。标准配备RS232C,USB,LAN 通信功能,轻松整合于各种检测系统平台。

KIKUSUI PLZ-5WH系列 直流电子负载 特长

  • 大范围的工作电压。最大可满足 800V。
    工作电压范围为 10V 到 800V。
    电流开始流动的最小工作电压为 1.5V。
    KIKUSUI PLZ-5WH系列 直流电子负载
  • 最高速率 20A/μs
    电流达到额定值为止的上升时间为20A/μs。
    支持增加电源评估重要性的高速过渡响应试验。
    ※PLZ20005WH 的情况
    KIKUSUI PLZ-5WH系列 直流电子负载
  • 并联运行
    最多可运行 5台、100KW
    如果并联连接 PLZ12005WH/PLZ20005WH,即可提高电流容量和功率容量。在并联运行中,将设定其中 1 台为主机。主机可控制所有并联连接的 PLZ12005WH/PLZ20005WH(从机),主机中会显示并联连接台数的总电流值和总功率值,并联运行需要属于配件的并联运行信号电缆组件(PC02-PLZ-5W),在PLZ12005WH/PLZ20005WH 中的 1 台主机中用并列运行信号电缆连接从机,最多可连接 4 台从机。根据连接状态,自动设定主机和从机。恢复单体运行时,卸下电缆、接通电源即可执行自动设定,因此不需要在操作面板进行设定。
    KIKUSUI PLZ-5WH系列 直流电子负载
  • 通信接口为标准配备
    标准配备了LAN(LXI)/USB/RS232C接口 ※GPIB(选购件)
    KIKUSUI PLZ-5WH系列 直流电子负载
  • 任意IV特性(ARB)模式
    在任意IV特性(ARB)模式下, 登记多个IV特性上任意点(电压与电流值组合)就可以设置任意的IV特性。任意点可登记3点~100点。在点与点之间直线补偿。最小电压值(0.00V)与电流值(0.00A),最大电压值(808.00V)固定不变。
    KIKUSUI PLZ-5WH系列 直流电子负载

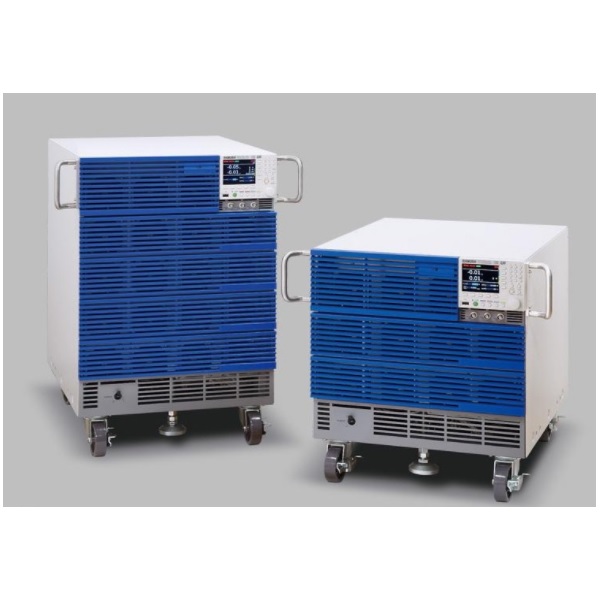

KIKUSUI PLZ-5WH系列 直流电子负载 阵容


型号 规格

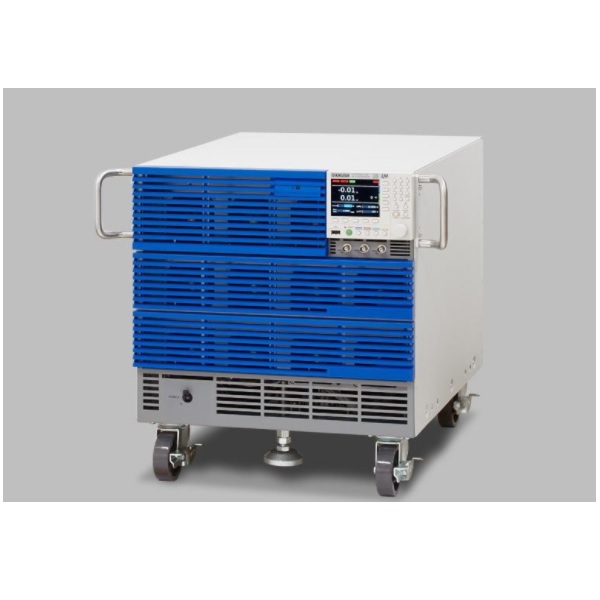

PLZ12005WH-NEW- 最大可达12kW、10~800V、240A的直流电子负载装置具有、恒电流、 恒电阻、 恒电压、恒功率的各种模式、以及能模拟非直线负载特性的“任意IV特性(ARB)模式”。通过时序控制功能可模拟实际负载、通过并联运行可扩张容量。标准配备了LAN/RS232C/USB接口(GPIB可选件)

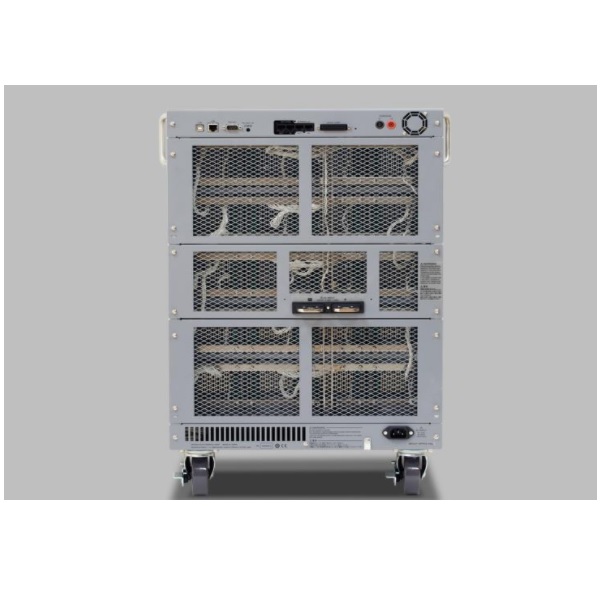

PLZ20005WH-NEW- 最大可达20kW、10~800V、400A的直流电子负载装置具有、恒电流、 恒电阻、 恒电压、恒功率的各种模式、以及能模拟非直线负载特性的“任意IV特性(ARB)模式”。通过时序控制功能可模拟实际负载、通过并联运行可扩张容量。标准配备了LAN/RS232C/USB接口(GPIB可选件)

KIKUSUI PLZ-5WH系列 直流电子负载 选购件 (关联产品)


PIA5100
GPIB变换器
可利用本公司所生产的未配备GPIB的计测器/电源的RS232C或USB接口,提供GPIB功能的接口转换器。[附带了DC5V电源线、磁铁板]

PC02-PLZ-5W
PC02-PLZ-5W -NEW-
并联运行电缆
并联运行PLZ-5WH时, 需要根据连接机台数准备。
电缆长度:1m
※以备丢失时等作为备用的配件。

KRB9
机柜装配适配器
PCR2000LE, PLZ12005WH, PCR12000WE2(R)用机柜装配适配器(英制标准用)

KRB400-PCR-LE
机柜装配适配器
PCR2000LE, PLZ12005WH, PCR12000WE2(R)用机柜装配适配器(米制标准用)

KRB13 -NEW-
机柜装配适配器
PLZ20005WH用机柜装配适配器(英制标准用)

KRB600 -NEW-
机柜装配适配器
PLZ20005WH用机柜装配适配器(米制标准用)
