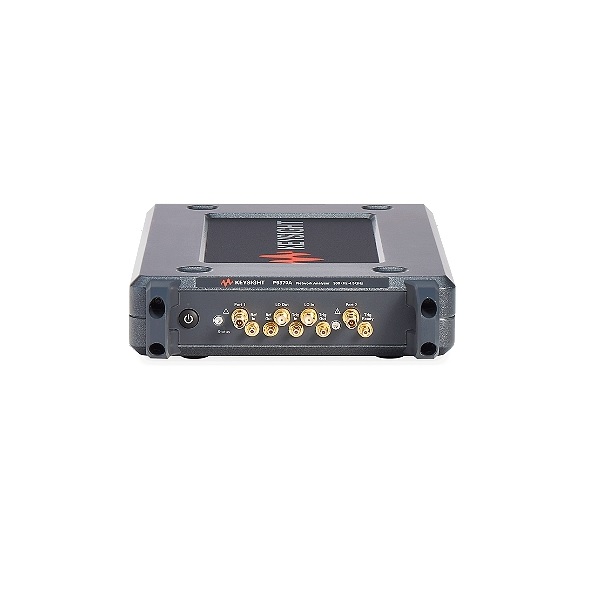

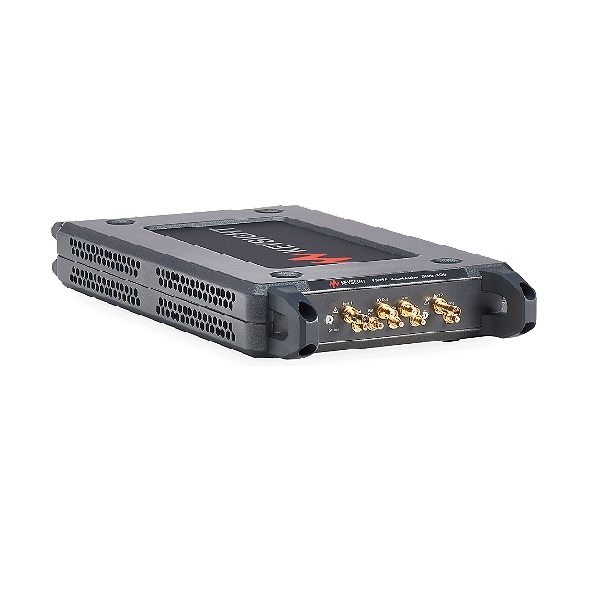

P937xA 精简系列 USB矢量网络分析仪

USB矢量网络分析仪

品牌:Keysight(是德)

主要特性和功能:

紧凑、便携、易于连接

大幅减小测试所需的空间

频率范围:300 kHz 至 26.5 GHz

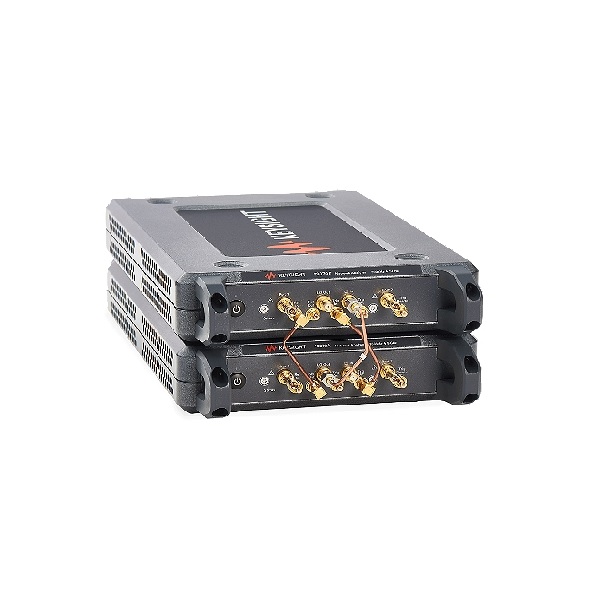

能够扩展测试端口数(最多 4 个端口)

采用与值得信赖的 Keysight VNA 相同的 GUI 和测量技术

所有型号

  • 产品型号

概述 技术指标 评论
P937xA系列适用于无源器件测试,例如天线、滤波器;提供与ENA类似的功能,但性能相当。

P937XA精简系列USB矢量网络分析仪 商品描述


外形紧凑,且在功能方面没有丝毫减弱
  • 跨越台式平台、模块化平台和 USB 平台获得始终如一的技术、用户界面和自动化编码功能
  • 可以在 4.5 GHz 至 6.5 GHz 之间选择频率范围
  • 扩展测试端口数
  • 在各个测试工位之间轻松共享紧凑型 VNA
  • 随时进行频率和软件升级
大幅减小测试所需的空间
  • 在各个测试工位之间轻松共享紧凑型矢量网络分析仪(VNA)
  • 利用与值得信赖的是德科技 Keysight VNA(PNA、ENA、PXI VNA)相同的校准和测量技术,获得始终如一的测量结果
  • 利用同样直观的 GUI,降低 VNA 型号之间的过渡成本

P937XA精简系列USB矢量网络分析仪 主要技术参数:


  • 频率信息
    Model number    Frequency range
    P9370A        300 kHz to 4.5 GHz
    P9371A        300 kHz to 6.5 GHz
    P9372A        300 kHz to 9 GHz
    P9373A        300 kHz to 14 GHz
    P9374A        300 kHz to 20 GHz
    P9375A        300 kHz to 26.5 GHz
  • 底噪和动态范围
    频率范围 底噪(dBm)
    (技术规格)
    动态范围(dB)
    (技术规格)
    动态范围(dB)
    (典型值)
    有效动态范围
    (dB)(特征)
    300 kHz to < 10 MHz - - 111 97
    10 to < 250 MHz -98 98 110 95
    250 MHz to 1 GHz -108 115 122 114
    > 1 to 4.5 GHz -108 115 122 115
    > 4.5 to 6.5 GH -108 115 122 115
    Noise floor in a 10 Hz IF bandwidth
  • 最大输出功率
    频率范围 技术规格 典型值
    300 kHz to < 10 MHz - +3 dBm
    10 to < 250 MHz 0 dBm +3 dBm
    250 MHz to 4.5GHz +7 dBm +10 dBm
    > 4.5 to 6.5 GH +7 dBm +10 dBm
    最小输出功率: –40 dBm
  • 测量速度
    Typical cycle time (full frequency span, 600 kHz IF bandwidth, no calibration, includes data transfer)

    Number of points
    201 401 801 1601 16001
    P9370A 300 kHz to 4.5 GHz 16.4 24.4 42.4 77.0 700.2
    P9371A 300 kHz to 6.5 GHz 17.4 25.8 44.0 79.0 704.3
    Typical cycle time (full frequency span, 600 kHz IF bandwidth, 2-port calibration, includes data transfer)

    Number of points
    201 401 801 1601 16001
    P9370A 300 kHz to 4.5 GHz 26.6 44.0 82.0 150.4 1440.2
    P9371A 300 kHz to 6.5 GHz 28.6 47.1 86.2 153.3 1461.7
  • 外部PC系统要求
    操作系统 Windows 7 or Windows 10 (64 bit)
    处理器 Intel i5 6th Generation or newer / Intel Xeon E3 v3 or newer
    内存 4 GB minimum, 16 GB recommended
    硬盘空间 2 GB available drive space minimum
    USB接口 USB 3.0 port directly connected to Intel chipset
  • 接口
    RF In and RF Out 3.5 mm female 50 Ω
    LO In and LO Out SMA female 50 Ω
    Trig. In and Trig. Out, Trig. Ready SMB male
    USB ports Type A female (USB 2.0 only, Downstream-facing)
    Type C female (USB 3.0 only, Upstream-facing)
    Power connector Kycon KPJX-4S-S DC power connector (4 Pins)
  • 尺寸和重量
    Width 176 mm (6.9 in.)
    Height 48 mm (1.9 in. )
    Depth 333 mm (13.1 in. )
    Weight 1.90 kg (4.20 lbs)

P937XA精简系列USB矢量网络分析仪 选件


Software
S97007A 自动夹具移除软件
S97010A 时域分析
S97082A 标量混频器/转换器测量
S97551A N端口校准测量
