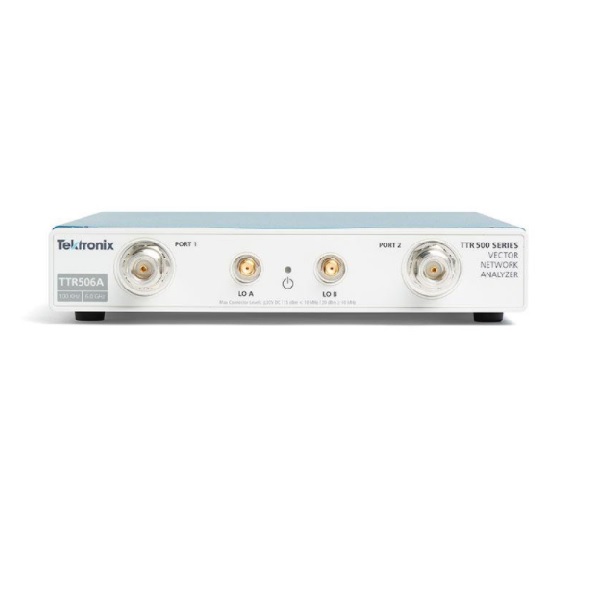

TTR500系列 USB矢量网络分析仪

USB矢量网络分析仪

品牌:Tektronix(泰克)

主要特性和功能:

频率范围:100 kHz - 6 GHz

动态范围:大于 122 dB

轨迹噪声:小于 0.008 dBrms

输出功率:-50 - +7 dBm

所有型号

  • 产品型号

概述 技术指标 评论
泰克 TTR500 系列 2 端口 2 路矢量网络分析仪提供传统支持和质量保证,确保您轻松使用仪器并降低运营成本。作为我们最新的突破性产品,该型号完美结合了测量性能和方便性,而价格却比主流台式仪器低 40%!凭借泰克产品的高精度和强大功能,您将能够轻松进行日常测量,而不用担心超出预算。

TTR500 系列矢量网络分析仪 (VNA) 选型


型号 频率范围 Ports 动态范围
TTR503A 100 KHz - 3 GHz 两个端口,N 型孔式连接器 >122 dB
TTR506A 100 KHz - 6 GHz 两个端口,N 型孔式连接器 >122 dB


以优势价格获得台式仪器的优越性能


TTR500 系列的性能可媲美主流的台式仪器产品,但价格却低 40%!该系列产品在关键参数(如动态范围)能提供更高的射频性能,并且包含内置的偏置器(您过去可能需要为其支付额外费用)。作为一款经济高效的 6 GHz 2 端口矢量网络分析仪,新 TTR500 系列 矢量网络分析仪可满足您的所有功能和性能需求。
特点
频率范围:100 kHz - 6 GHz
动态范围:大于 122 dB
轨迹噪声:小于 0.008 dBrms
输出功率:-50 - +7 dBm

独特创新,降低成本并减小尺寸


TTR500 系列矢量网络分析仪将六个 RF 接收器和两个射频信号源紧密集成到一个专有 ASIC 中。凭借创新型架构和专利技术,TTR500 系列矢量网络分析仪具有可媲美台式矢量网络分析仪的性能水平,但成本即降低了 40%,而且其尺寸和重量仅为同等性能设备的七分之一。
特点
将射频功能集成到 ASIC,提高可靠性
13 瓦的功耗意味着无需安装嘈杂的风扇,并可降低能耗
获得专利的数字信号处理器可改善动态范围
3 年标准保修

担心存在学习曲线?根本不存在这个问题!


该产品的使用非常简单。我们采用行业标准接口,您很快便可上手,进而将更多时间用于测试设计。VectorVu-PC 软件采用具有行业惯用的界面,以便您通过任何 Windows PC 或笔记本电脑来控制和校准仪器。对于自动化测试系统,我们还为传统矢量网络分析仪提供编程支持,以便集成到现有测试系统中。
特点
在脱机模式下运行 VectorVu-PC,以分析存储的数据
输出文件格式与常用 EDA 模拟工具兼容
SCPI 命令与传统矢量网络分析仪兼容

拥有专属的矢量网络分析仪


无须再轮流共享使用矢量网络分析仪。TTR500 具有小巧的外形和低廉的价格,您的公司能够为每位工程师配备一台该产品,从而提高他们的工作效率。得益于其经济性,矢量网络分析仪在教育行业也大有所为,可让更多学生有更多机会实际操作标准的行业测试仪器。
特点
无需租用或借用矢量网络分析仪,给项目增加额外的时间和费用
体积小巧,足以装入公文包或抽屉
共享矢量网络分析仪显示,可通过 计算机网络教授新概念和查看进度

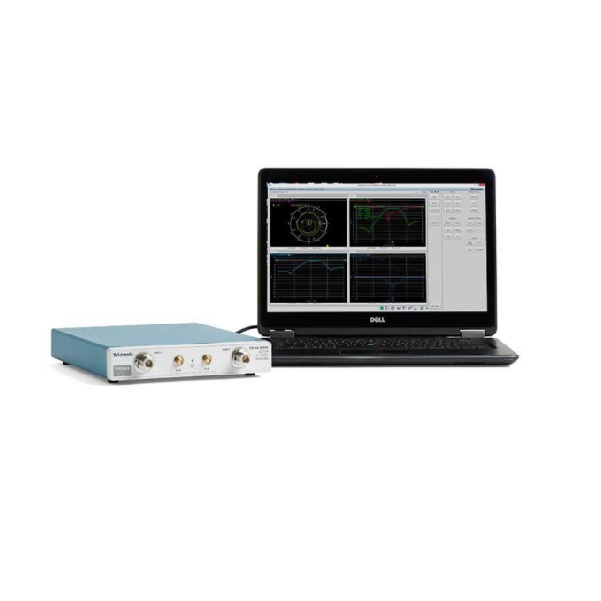

基于计算机 的架构 (USB 2.0) 可以方便地访问您捕获的数据

来自专业公司的下一代 USB 仪器


我们之前曾推出实时 USB 频谱分析仪并大获成功。在此基础上,我们 TTR500 系列矢量网络分析仪提供了同样的创新功能和可信赖的要素。USB 链路方式将测量采集过程与分析过程分离开,从而提供多种优势。
特点
只需更换电脑即可快速升级到最新的计算机技术
根据实际应用选择最佳显示器尺寸:平板电脑、笔记本电脑或外接显示器
使用专属的 VectorVu-PC 软件,并保存您需要的预设、数据结构和其他设置
EDA 工具等应用程序支持标准 Windows 网络功能,可方便地共享文件
通过消除常见故障来源(显示器、控制旋钮和处理器)提高可靠性
操作系统
