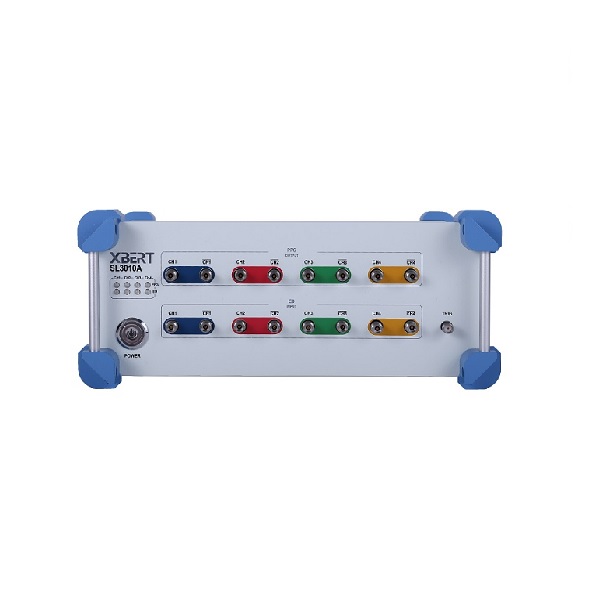

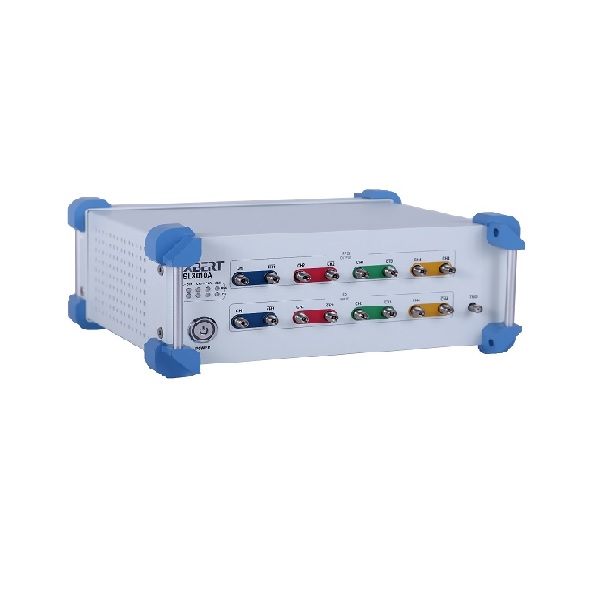

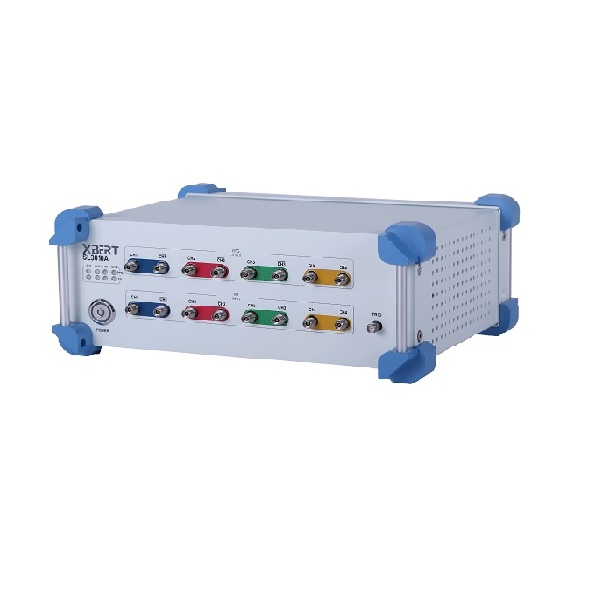

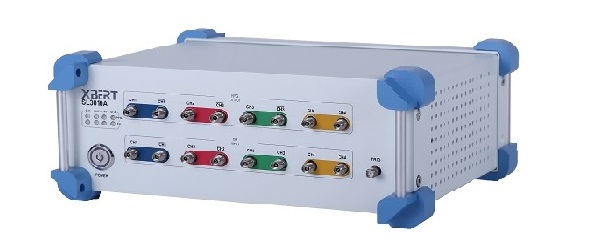

SL3010A是一个超小体积的高性能误码仪,内置码型发生器和误码检测器,速率支持从1Gbps到50Gbps的NRZ和32Gbps到56Gbps的PAM4编码。SL3010A提供了实验室级高端误码仪才有的硬件指标,码型发生器输出幅度连续可调,提供多级去加重,在内置参考时钟的情况下能够提供随机抖动≤300fs的高质量信号;误码检测器内置了自适应的CTLE和DFE,无需外接有源或无源的信号调理电路来保证链路的信号完整性,内置超快速锁定的时钟恢复模块保证了误码测试时回路链路的稳定性,使得SL3010A能够达到误码率小于10-12甚至10-15的严格要求。当需要进行抖动容限测试(JTOL)的时候,SL3010A还可以作为高性能的时钟恢复模块,恢复出时钟和数据,进行误码率的测试。

SL3010A在一个主机内集成了所有功能,提供超小尺寸和超高的性价比,在节省测试台空间的同时还能保证信号完整性,为高速串行电路产品预研,设计,和生产测试提供了强大的性能和灵活性保障。

产品特点：

• 内置时钟合成器支持1Gbps 到 50Gbps NRZ的数据速率

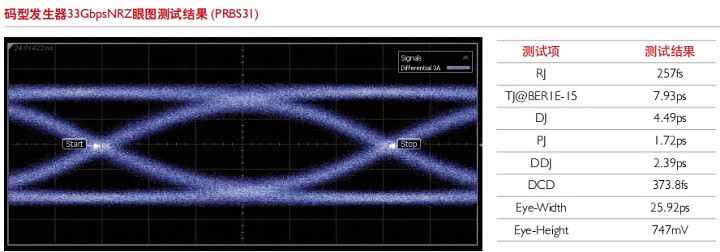

• 实验室级的超低输出抖动 ( Rj≤300fs@28Gbps)

• PPG码型发生器输出满足IEEE 802.3bj 100G,OIF-CEI-25G/28G 的严格抖动要求

• PPG码型发生器差分信号输出幅度从40mV到1.1V可调。

• PPG码型发生器信号输出支持多级去加重(post-cursor和pre-cursor)

• 内外参考自由切换

• 支持各种常用的码型(时钟码型,prbs7, prbs9, prbs15, prbs23, prbs31, 以及64位自定义码型)

• 误码仪ED内置时钟恢复电路CDR,无需外接CDR模块,提供降速恢复时钟输出,也可作为抖动容限测试(JTOL)中的环回时钟恢复功能

• 误码仪ED内置高级分析功能(误码个数、误码率、眼高、眼宽、眼图轮廓等高线、浴盆曲线)

• 误码仪输入灵敏度40mV,内置CTLE和DFE,能够补偿通道30dB高频衰减

• 超小体积方便连接DUT,减小电缆或其他模块引入的不必要的信号衰减和失真

• 支持串扰和噪声注入(码型发生器可以注入高达Nyquist频率的宽带噪声)

• 支持内置放大器，可扩展输出幅度高达4V

• 支持定时和抖动注入(码型发生器可以插入随机抖动,> 100MHz高频周期抖动,占空比失真)
