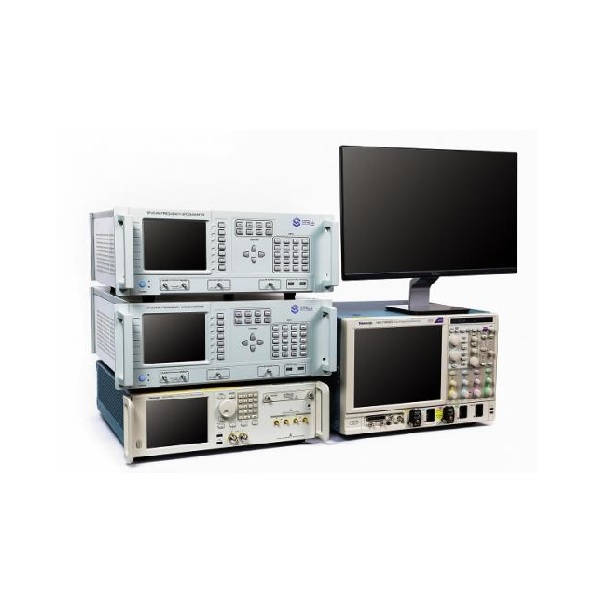

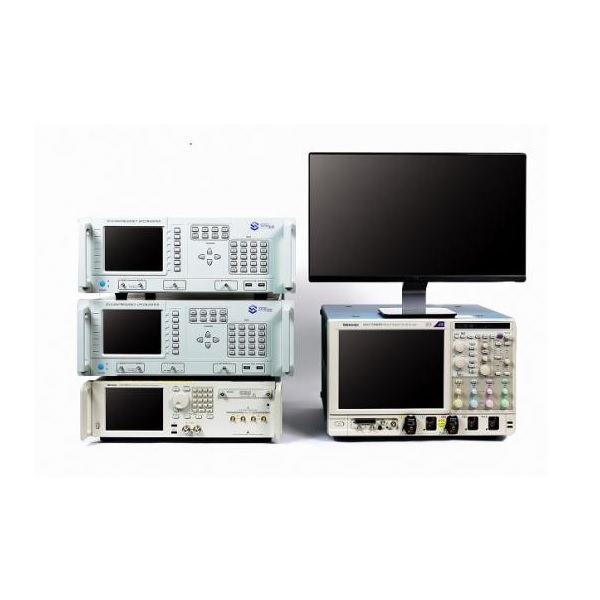

UGA2000A超宽带矢量信号收发系统

超宽带矢量信号产生和分析系统

品牌:

主要特性和功能:

频率覆盖:0.5~50GHz

超宽带:瞬时信号带宽高达2GHz以上

功率调节范围:100dB

带宽内功率失真:≤±2dB(2GHz带宽) ≤±0.75dB(2GHz带宽,校准后)

变频杂散抑制:≥50dB

信号校准功能:信号预失真校准,保证输出宽带信号的平坦度和线性相位响应

系统软件: RFXpress基带/中频/射频信号生成软件(含雷达信号生成插件)

SignalVu矢量信号分析软件(含雷达信号专用分析插件)

所有型号

  • 产品型号

概述 技术指标 评论

UGA2000A系列产品简介:

宽带矢量信号产生和分析系统由任意波发生器/高速数字示波器和微波上下变频器组成,能够在0.5~50GHz的频率覆盖范围内产生、校准和分析2GHz瞬时带宽的矢量信号。

宽带上变频器配合任意波形发生器使用,采用直接上变频技术,生成RF和微波信号,有效规避了采用I/Q调制器的传统宽带信号产生技术必然带来的I/Q失真劣化和繁琐的校准工作。结合RFXpress信号高级RF/IF/IQ 波形生成和编辑软件,可以方便的产生通信和雷达的各种宽带矢量信号。

高速数字示波器具有高达100GS/s以上优异的信号采集能力,结合SignalVu矢量信号分析软件,可以在频域、相位域、幅度域和调制域中进行时间相关分析和测量,提供强大的超宽带矢量信号分析仪功能。



UGA2000A系列主要特点:

1.频率覆盖:0.5~50GHz

2.超宽带:瞬时信号带宽高达2GHz以上

3.功率调节范围:100dB 瞬时带宽内功率失真:≤±2dB(2GHz带宽,典型值) ≤±0.75dB(2GHz带宽,校准后)

4.变频杂散抑制:≥50dB

5.信号校准功能:方便快捷地完成信号预失真,保证输出宽带信号的平坦度和线性相位响应

6.系统软件(配合任意波形发生器和示波器) RFXpress基带/中频/射频信号生成软件(含雷达信号生成插件) SignalVu矢量信号分析软件(含雷达信号专用分析插件)



UGA2000A系列产品应用:

雷达/电子侦察/电子战/卫星通信

生成实际环境、理想或失真信号

回放数字示波器、实时频谱分析仪或其它数采设备波形信号

第三方工具波形矢量导入,如MathCAD、MATLAB和EXCEL等




1 超宽带信号闭环测试系统

1为超宽带信号产生及分析处理闭环测试系统应用的典型框图。RFXpress软件生成中频信号文件,任意波形发生器通过高速D/A输出该信号,然后利用SFUC50A上变频器完成上变频及功率调整后送至天线发射出去。SFDC50A下变频器接收到天线的信号后,将该射频信号下变频至高速数字荧光示波器A/D直接采集的频段范围。该数字荧光示波器利用集成于其内部的SignalVu矢量信号分析软件完成对采集的数据进行全面时间相关多域显示,同时在频域/时域/调制域完成对信号的全面测量及分析(见图2)。数字荧光示波器采集的波形文件同样可以发送至RFXpress信号生成软件或第三方工具软件进行二次“加工”后,再次交给任意波形发生器生成预失真信号,从而完成信号的闭环系统测试。


通信应用

·使用各种调制方案定义基带IQ信号、IF信号和RF信号

·生成单载波信号和多载波信号,每个载波都可以单独定义

·可以设置OFDM 的所有参数:从基带数据包一直到帧,定义用户自己的OFDM体制

·可以在信号加入诸如相位噪声、多径或量化等损伤

·支持多种子载波调制,包括BPSKQPSKQAM163264256)和8PSK



2 高阶调制(16QAM,符号速率2GHz,占用带宽2GHz以上,载频22.5GHz


雷达应用

·创建一个或多个脉冲组,形成相参或不相参脉冲串

·定义所有脉冲参数,包括开始时间、上升时间、结束时间、下降时间、脉宽、衰落、过冲和纹波

·支持各种脉内调制类型,包括扫频、步进调频、巴克码、多相码、用户自定义步进调频和代码及自定义调制

·定义天线波束特性,模拟目标回波




3 2GHz宽带线性调频雷达信号

复杂电磁环境应用

·模拟多部雷达在时域上的叠加特性

·定义电波传播的多径特性

·定义天线波束特性,模拟天线扫描波束特性



4 三部雷达时域重叠的复杂脉冲信号
