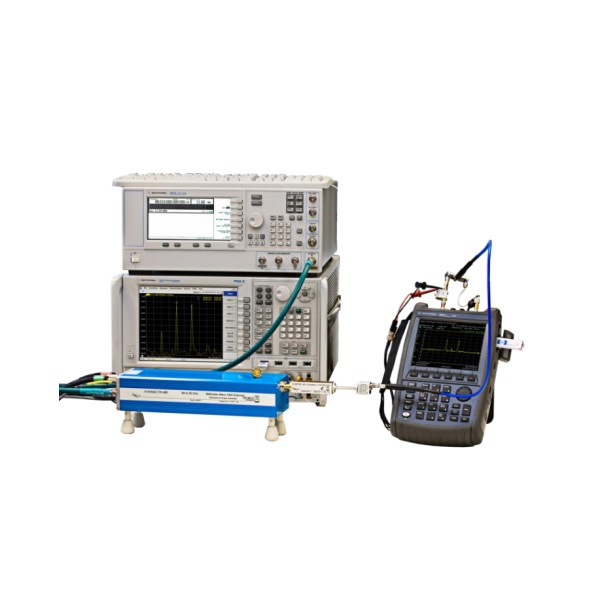

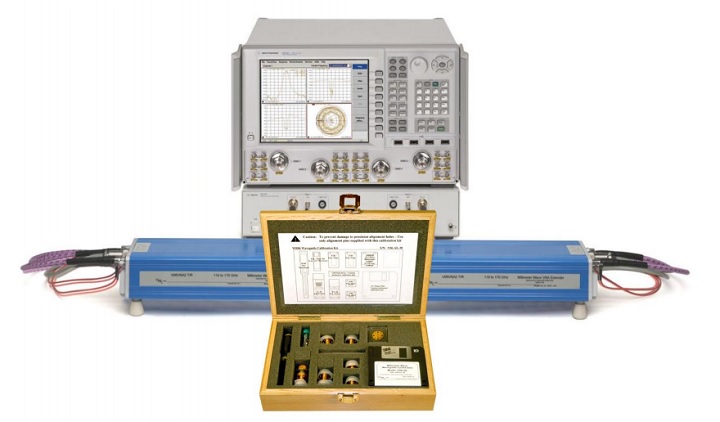

产品型号
应用
• 毫米波设备 S 参数
• 在设备表征上实现真正的宽带
• 脉冲设置以减轻功率容量问题
• 带通滤波器和抑制检验
• 天线表征为波瓣和极化
• 真正的差分检测
电气性能参数 (+25℃ )
| 技术参数 1 | “T/R” MODELS | |||||||
| V15VN A2-T/R | V12VN A2-T/R | V10VN A2-T/R | V08VN A2-T/R | V06VN A2-T/R | V05VN A2-T/R | V03VN A2-T/R | V02.2VN A2-T/R | |
| 系统运行频率 (GHz) | 50 to 75 | 60 to 90 | 75 to 110 | 90 to 140 | 110 to 170 | 140 to 220 | 220 to 325 | 325 to 500 |
| 射频输入频率 (GHz) | 12.5 to 18.8 | 10.0 to 15.0 | 12.5 to 18.4 | 11.2 to 17.5 | 9.1 to 14.2 | 11.6 to 18.4 | 12.2 to 18.1 | 10.8 to 16.7 |
| 射频输入功率 (dBm) | +10 ± 1.5 dB | |||||||
| 射频输入耗损 (dBm)2 | +20 | |||||||
| 射频倍增系数 | 4 | 6 | 6 | 8 | 12 | 12 | 18 | 30 |
| 本地输入频率 (GHz) | 10.0 to 15.0 | 12.0 to 18.0 | 9.3 to 13.8 | 11.2 to 17.5 | 11.0 to 17.0 | 11.6 to 18.4 | 12.2 to 18.1 |
11.6 to 17.9 |
| 本地输入功率 (dBm) | +10 ± 1.5 dB | |||||||
| 本地输入耗损 (dBm)2 | +20 | |||||||
| 本地倍增系数 | 5 | 5 | 8 | 8 | 10 | 12 | 18 | 28 |
| 测试端口输出功率 3 最小值 (dBm) 典型值 (dBm) |
+5 +8 |
+2 +5 |
+3 +5 |
-8 -4 |
-15 -10 |
-18 -13 |
-23 |
-35 |
| 测试端口输出功率 @ 0.1 dB comp. (dBm)typ.2 | +8 | +8 | +6 | +4 | -5 | -5 | -5 | -10 |
|
测试端口输入耗损 (dBm)2 |
+20 | +20 | +20 | +20 | +20 | +13 | +13 | +13 |
| 测试端口匹配 (dB), typ.2 | > 17 | > 17 | > 17 | > 17 | > 15 | > 15 | > 9 | > 6 |
|
剩余值 & 负载匹配 (dB), typ. |
> 35 | > 35 | > 35 | > 35 | > 35 | > 35 | > 33 | > 30 |
|
测试动态范围 4 最小值 (dB) 典型值 (dB) |
92 > 105 |
92 > 105 |
95 > 110 |
90 > 105 |
80 > 95 |
80 > 95 |
60 > 75 |
40 > 55 |
|
反射和传输跟踪 5 大小 (dB) 相位 (deg) |
± 0.2 ± 2 |
± 0.2 ± 2 |
± 0.2 ± 2 |
± 0.3 ± 3 |
± 0.4 ± 5 |
± 0.4 ± 6 |
± 0.4 ± 8 |
± 0.6 ± 10 |
| 射频输出频率 (MHz) | 5 to 300 | |||||||
|
耦合器方向性 2 最小值 (dB) 典型值 (dB) |
35 > 37 |
35 > 37 |
35 > 37 |
33 > 35 |
30 > 35 |
30 > 35 |
30 > 35 |
20 > 25 |
| 剩余方向性 2 典型值 (dB) | > 40 | > 40 | > 40 | > 40 | > 40 | > 40 | > 35 | > 35 |
| 手动调节衰减器 6 | 0 to 25 dB min | N/A | ||||||
|
系统输入接口 射频 本地 中频 直流 |
SMA(f) SMA(f) SMA(f) 7 Pin Circular Jack |
|||||||
|

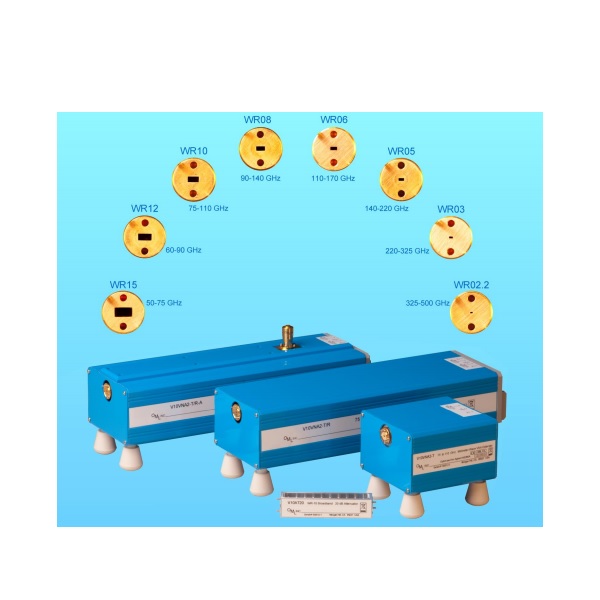

系统输出接口 7 ( 测试端口 ) |
WR-15 |
WR-12 |
WR-10 |
WR-08 |
WR-06 |
WR-05 |
WR-03 |
WR-02.2 |
| 直流功率 |
+12VDC @ 1.5A typ. |
+12VDC@ 3.0A typ. |
||||||
| 工作温度 | +20 to +30° C | |||||||
| 重量 | ≤ 6 lbs | ≤ 6.5 lbs | ||||||
| 尺寸 8 ( 长 x 宽 x 高 ) | 13.0” x 4.3” x 2.7” | |||||||
| RoHS 承诺 | No | No | No | No | No | Yes | Yes | Yes |
1. 规范是典型的，如有更改不另行通知。
2. 没有测试过。
3. 因为存在没有国际公认的电力标准 110 GHz 以上，任何电力标准 110GHz 以上的只有 OML 的量 热计可以描述。
4. 测量仪表： Keysight PNA-X (N524xA) 在 10 Hz 中频带宽。
5. 在 +25℃，测量 1 小时热机 1 小时，基于完美的射频和本振，测试电缆在热机和校准后不能移动。
6. 有效的作为一个选件 ( 选件 A)。
7. 测试端口泛滥匹配 MIL-DTL-3922/67D (UG 387/U-M)。
8. 精确排除了调节橡胶长度和深度尺寸不包括输出波导长度。
