Chroma 63600可编程直流电子负载

Chroma63600系列直流电子负载，主要是供 A/D 电源供 应器、D/D 转换器、充电器、电池、伺服器电源 及一些电力电子元件等产品测试使用，另外， 对于研发部门、产品量产及一些进料检验的应用 等，63600 都能展现其优异的性能。

Chroma63600运用 DSP 的新技术开发了首创的定阻抗 (CZ)操作模式，此模式可模拟非线性负载的实际 拉载状况。

Chroma63600系列可在低电压 (0.4V) 下拉载其额定电 流。此特性于 Point-of-Load 的D/D测试及燃料电 池的测试上，仍保有其最佳的拉载能力。

Chroma63600系列可透过可编程的拉载电流准位、电流 爬升率/下降率、持续时间和Von点电压等功能来 模拟广泛的动态负载应用。Chroma63600 也有自动变频 动态扫瞄功能(亦即不同频率的负载模拟)以满足ATX 电源供应器的需求。再者，亦提供了 100 组 的储存功能，并可随时呼叫使用者所储存的设定 值。在自动化的测试上，此储存、呼叫的功能可 缩短测试时间。

Chroma63600整合了即时精准的电压、电流量测功能， 每个模组都具有三个档位、解析度高达 16 位 元。使用者可于线上做即时的电压量测和调整， 也可使用前面板上的按键进行短路模拟测试。

透过前面板的 VFD 显示器及旋钮，即可在Chroma63600 系列电子负载上做简易的操作与设定，更能透过 Ethernet、USB 和 GPIB 等介面进行远端控制。

Chroma63600也包含了例行性自我诊断功能及过功率、 过电流、过温度的保护与过电压告警，此外还提 供了正负极反接的告警，此全方位的保护功能， 更能确保Chroma63600系列的品质与可靠度。

产品主要特点：

产品应用

多功能系统结构

Chroma63600系列可编程电子负载于每个模组内搭载数位信号微处理器(200MHz)，得以于多模组时，有最佳化的速度与控制性能。 所有模组 皆可单独操作，亦可远端控制。于多模组下，可做同步拉载测试以模拟实际拉载状况。

模组式设计

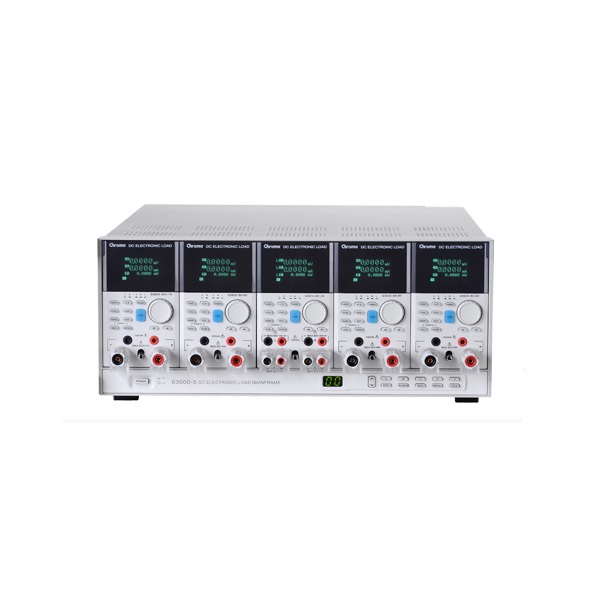

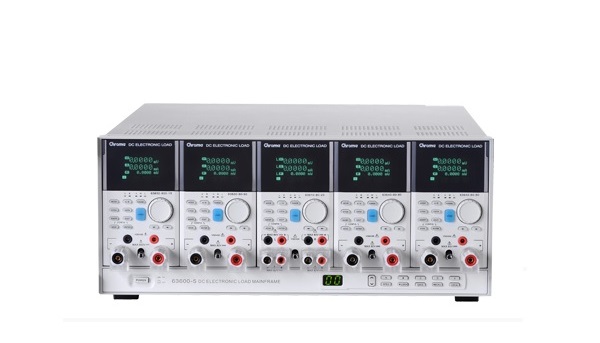

模组式的贴心设计，使用者可依据不同的需求搭配同系列的任意模组。主机框Chroma63600-5 于搭载 5 个 Chroma63610 模组时，可提供高达 10 个 100W 的通道。另外，搭载 5 个 Chroma63640 模组且并联时，拉载能力更可高达 2kW。在多组输出的交换式电源供应器及 其他电源产品的测试上，Chroma63600 所拥有的高功率拉载能力，是绝佳的选择。此外， GO/NG 的判定，在自动化测试的产线上，能立即判定出产品的 Pass 或 Fail。 而 GPIB 的位址则于 5 个模组所共用，此有利于做同步、快速模组控制及操作资料的读回。

负载模拟应用

Chroma63600系列有定电压、定电流、定电阻、定功率与定阻抗模式，藉由这些操作模式可以来满足广泛的测试需求。举例来说，定电压模式可以应用 于电池充电器的充电测试。

精准量测

Chroma63600系列提供三种负载操作范围，内建16位元的高精密A/D转换器，可达电压0.025%+0.01%F.S.、电流0.05%+0.05%F.S.与功率0.1%+0.1%F.S.的量 测精准度。高精度的量测对于测量待测物的效率和其他重要参数是不可或缺的功能，同时此量测精准度亦能符合能源之星(ENERGY STAR®)与80 Plus的需求。

除高精度的量测外，Chroma63600系列也可量测过电流保护及过载保护时的电压、电流，除此之外，63600系列亦提供使用者自行设定步阶电流来进行过 电流保护测试，并于单机上判定此测试结果为Pass或Fail，而测试过程中的最大功率值(Pmax)，亦能自动撷取并显示于显示器上。

Chroma63600系列除量测精度高之外，还内建二颗高速A/D，能同时量测电压、电流，并运算出实际功率值，让显示的功率值不失真。

定阻抗模式‑CZ MODE

独一无二的定阻抗拉载模式不同于定电 流及定功率的拉载方式，定阻抗模式亦 即模拟实际的感抗、阻抗、容抗与负载 来进行拉载，因此，拉载电流更能趋近 真实情况。下面波形图为模拟交换式电 源供应器于容性负载开机测试的电压、 电流波形。

可编程负载时序功能

Chroma63600 系列内建 100 组可编程负载时序，可供使用者模拟各种不同的真实拉载状况，此外，每一模组都可独立操作或同步操作，因此每个模组可独 立执行各自时序，并一起同步开始拉载。以下举例说明一般常见的编程时序应用。

动态负载与控制

在快速的时代里，电子元件皆朝高速运作的方向设计，因此，电 源元件对于暂态的信号及动态响应的性能要求，比过去都高出许 多。为满足这些测试应用与要求，Chroma63600 系列提供高速、可编程动 态负载、动态变频扫扫瞄 sweep 模式等，这些功能都是以前电子 负载所无法达到的。右图所示为可编程的参数 : 设定电流高/低准 位、T1/T2、爬升率/下降率与执行次数。

动态拉载模式提供一个独特的模拟功能，可让使用 者设定一段时间的重复次数，范围为1 ~ 65535。此 功能非常适合应用于测试D/D转换器的瞬间大电流 忍受程度。

Chroma63600 亦提供了一个独特的动态频率扫瞄模式 (如图1所示)，可线性改变其拉载频率，拉载频率最高可达 50kHz，此模式可测出待测物在最坏情况下 的最大/最小电压峰值。此动态频率扫瞄功能的采样率为 500kHz，图 2 为最大/最小电压峰值的范例。动态负载模式可模拟各种不同负载的情况，符 合大部分使用者的需求。而 Chroma63600 的远端负载感测器及控制线路，可确保动态负载操作下的波形失真率最小化。

根据Intel ATX 12V设计指南的要求，在测试电源供应器的输出时，如：+12VDC、+5VDC和+3VDC需进行同步动态拉载，如此可测试出电源供应器在 最恶劣的情况下，是否能正常操作。而Chroma63600系列则提供了此动态同步拉载的功能，可在一个机框内，提供电源供应器6组输出的同步拉载。此外， 在四个机框的情况下，同步动态拉载的通道数可高达40组。如此弹性的模组应用，能以最经济的模组搭配来提高每个模组的使用率。

除具备动态拉载功能外，针对大功率的伺服器电 源，更可进行各个模组的并联同步动态拉载，以 满足大功率的拉载应用，一个机框内的模组功率 总和最多可达2,000W的动态同步拉载。图3为模 组并联时同步动态波形，图4为模组并联时不同 步动态波形。在同步动态拉载情况下，所测得的 电压峰值(Vpeak)才是正确的数值。而不同步动 态拉载的情况，所测得的电压峰值将是错误的数 值。

主/从式并联控制

Chroma63600 具有智慧型主/从控制模式，当负载功率需求增加时，可透过并联的方式(主/从控制)来达到所需的电流及功率。当设定成主/从控制模式时， 所有设定成主/从控制的模组形同一个单一负载，使用者仅需在主模组上编程负载电流，主模组经过计算后会自动将电流分配至其他模组，如此可 大大简化使用者的操作步骤。Chroma63600 同时备有 USB 标准界面、GPIB 选配介面及 Ethernet 选配介面，使用者可透过这些介面进行远端控制及其他的 自动测试应用。

正弦波动态量测

Chroma63600系列具有独特的正弦波拉载电流，可让使用者设定拉载电流偏压值(I_DC)、拉载正弦波 值(I_AC)及正弦波频率值(Frequency)，此正弦波拉载的最低点不可小于零安培。拉载波形如右 图所示，CH1：实际拉载电流波形，CH2：待测物电压波形。此正弦波拉载电流功能可被应用 在D/D及ATX电源供应器上。

数位化撷取功能

使用者可透过Chroma63600 的数位化撷取功能纪录电压、电流暂态波形，数位化撷取功能可让使用 者更方便的操作，更可节省使用者的时间。以下是设定参数值的规格。 采样时间 : 2 微秒 ~ 40 毫秒 / 解析度 : 2 微秒 (设定采样的时间间格) 采样点 : 1 ~ 4096 (设定总采样点)

使用者自订波形功能

除一般的定电流、定电压、定功率、定电阻拉载模式外，在拉载任意波形时，一般传统的方式是透过电脑将预先储存的波形透过DAQ卡或者单纯 的透过任意波形产生器将波形送给电子负载进行拉载，进而达到拉载任意波形的目的，如下图所示。

然而Chroma63600系列提供了另一个更方便的选择-使用者自订波形，能模拟真实的拉载电流，可将经示波器撷取的实际电流波形资料或自行编辑的电流 波形，透过图形化操作软体轻易的将波形储存在Chroma63600各模组的内部随机存取记忆体(RAM)，即可拉载使用者所定义的任意波形，可省下DAQ卡或 波形产生器的费用，如下图所示。Chroma63600系列的每个模组提供10组储存空间可存波形，最高可高达120万个波形点数，足以提供所需的测试。

此外，在拉载实际电流的同时，Chroma63600系列亦提供了拉载过程中所发生最大峰值电压的正负值，使用者无须透过示波器来观察电压变化，大大节 省了以示波器来确认电压峰值的时间。

低电压操作特性

Chroma63600的模组皆有三段负载操作范围设定，于每个操作范围的满载下，最小 的操作电压为 0.5V。Chroma63640-80-80 的最小操作电压甚至可达 0.4V，可拉载的 最大额定电流则需依据各操作范围的电流大小而定。此低电压操作的设计， 适合用来测试 D/D 转换器、燃料电池及其他低电压-高电流的元件。另外，若 欲操作在 0V 至 0.5V 间，可拉载的电流大小，请参考右图的 V-I 曲线。

订货信息：

63600-1 单一负载模块机框

63600-2 双负载模块机框

63600-5 五个负载模块机框 (支援10通道)

63601-5 五负载模组机框 (支援6通道)

63610-80-20 可编程直流电子负载 80V/ 20A/100W x 2

63630-80-60 可编程直流电子负载 80V/ 60A/300W

63630-600-15 可编程直流电子负载, 600V/15A/300W

63640-80-80 可编程直流电子负载 80V/ 80A/400W

63640-150-60 可编程直流电子负载 150V/60A/400W

A636000 GPIB控制接口

A636001 以太网络(Ethernet)控制接口

A636003 信号外接板(测试针)

A636005 信号外接板(BNC)

A636007 63600-2 电子负载机框专用19"机框耳架

A636008 63600-5/63601-5 电子负载机框专用19"机框耳架 (欧洲用)

A632006 NI USB-6211多功能DAQ数据撷取卡
