MPI手动大功率探针台系统

手动大功率探针台系统

品牌：

主要特性和功能：

最大电压10KV，最大电流600A

方便单手操作的快速释放拖移气浮载物台设计

坚固且可乘载多达 10 支高电压 HV 或 4 支大电流HC 微定位器的工作台

电磁屏蔽箱和工作台电弧屏蔽 ArcShieldTM 设计，为高电压量测提供安全防护

三段式工作台快升把手设计 (contact - separation- loading)，实现高重现性

深入咨询收藏

MPI高功率器件表征系统专为晶圆上高功率器件测试而设计

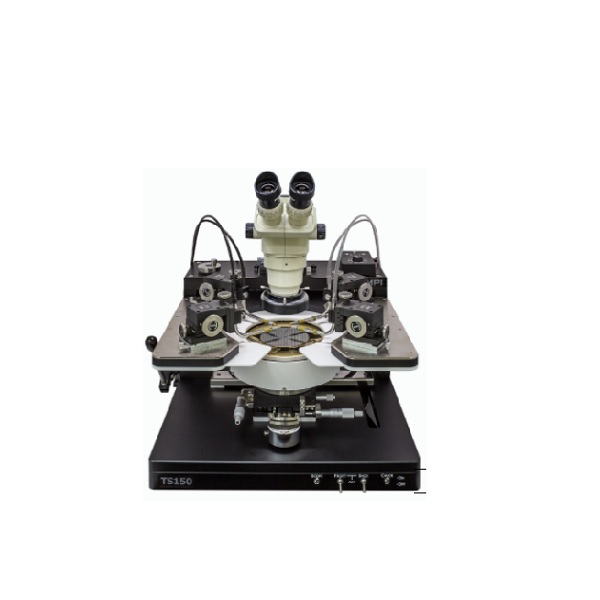

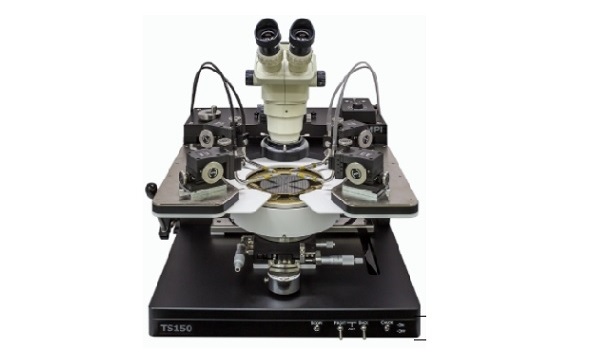

MPI TS150-HP和TS200-HP探头系统提供完整的150 mm和200 mm晶圆解决方案。

它们设计用于在宽温度范围内实现功率半导体的低接触电阻测量

产品特点与优势

空气阶段

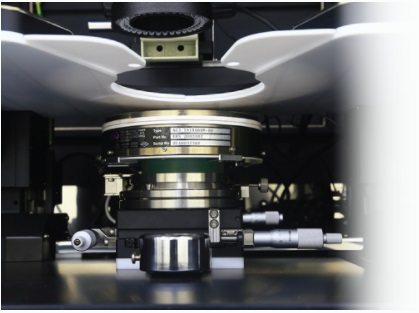

MPI空气轴承平台设计，简单的单手圆盘控制，提供无与伦比的操作便利性，可实现快速XY导航和快速晶圆装载，同时不会影响精确和精确的定位能力，并具有额外精细和精确的25x25mm XY-Theta千分尺机芯。

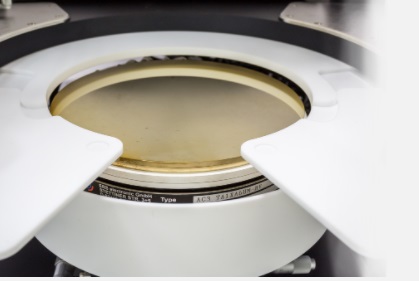

10kV同轴或3kV三轴环形卡盘

卡盘选项包括MPI的10kV同轴或3kV三轴环形卡盘或各种ERS 热卡盘，可支持高达300°C的温度测量。热触摸控制器设计用于安装在探针上，操作快捷方便

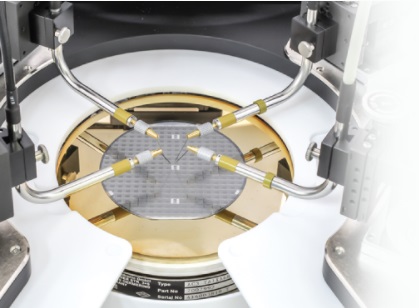

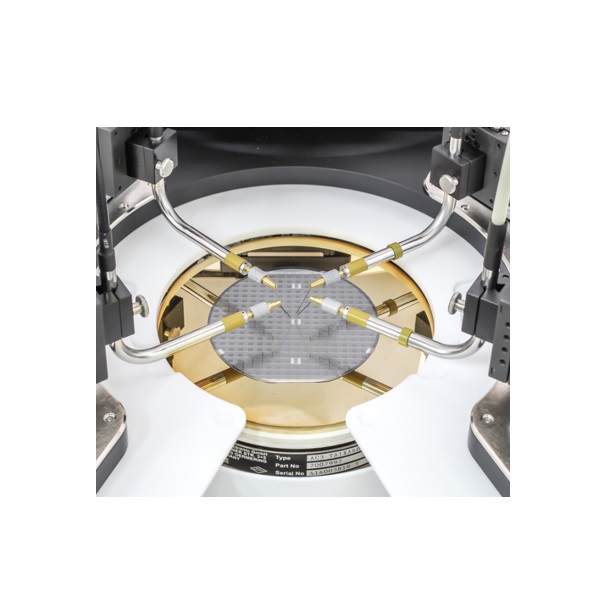

HV / HC探头

MPI高功率探测解决方案包括专用高压和高电流探头，它们使用MPI专有的多触点尖端，以降低接触电阻。MPI的高压探头能够在高压测试期间进行低泄漏电流测量，测试高达3kV三轴或5和10 kV同轴设置。

安全准确

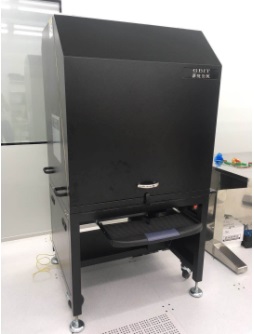

标准手动高功率探头系统配置有DarkBox，提供安全和EMI屏蔽功能的互锁，以确保低噪声，准确和安全的测量。

仪器集成

TS150-HP / TS200-HP可配置多种仪器连接包，其中包括必要的高压/大电流探头和布线附件，以便与Keysight B1505（3 kV或10 kV）或Keithley等测试仪器实现最佳连接2600-PCT-XB，包括8020高功率接口面板的集成。

卡盘顶部托盘带有用于偏置的电气连接，是任何高功率TS150-HP卡盘的简易附件。托盘设计用于保留Fluorinert™液体，从而实现经济高效的防电弧解决方案。
