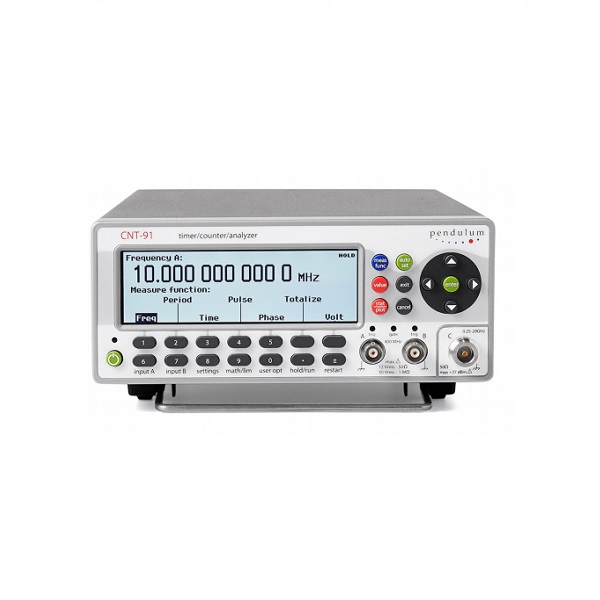

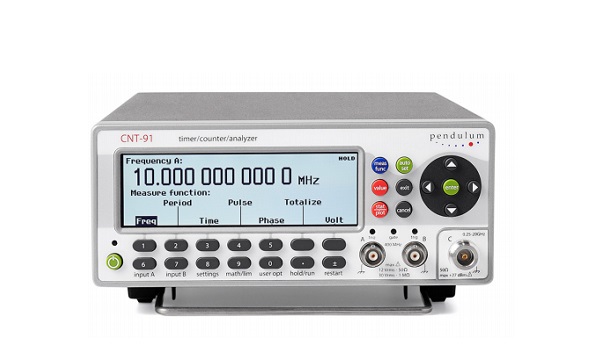

CNT-91频率计数器

频率计数器

品牌:Pendulum

主要特性和功能:

频率测量范围:400MHz(标配),可扩展到3/8/15/20GHz。

测量分辨率:14位显示,50ps(时间),12位/秒(频率)。

测试速度:单次测量时为650次测量/秒,组测量时为15k次测量/秒。。

显示直方图或趋势图(频率vs时间)。

内部数据存储器的传输速度高达250k次测量/秒。

通用时间间隔测试仪/计数器功能,基于零静寂时间技术的频率/周期测量功能

具有有0.5Hz到50MHz的内置式可编程脉冲输出。

所有型号

  • 产品型号

概述 技术指标 评论


极高的测量分辨率和传输速度

CNT-91系列频率计(频率计数器)产品均拥有内部数据存储器,其中CNT-91频率计的内部数据存储器容量为3.5M个读数。仪器到内部数据存储器的传输速度高达250k次测量/秒,测量结果经GPIB接口的传输速度高达650次测量/秒。如此高的传输速度将大大提高用户测试系统的吞吐率,节省用户90%的测试时间,从而节约客户资金。

测量仪器的高分辨率对产品的生产测试和研发是必不可少的一项指标。频率计CNT-91提供50ps的时间测量分辨率和12位/秒的频率测量分辨率。极高的测量分辨率使得仪器能够很快捕捉到时间和频率的微小变化,测量结果最多可达14位显示。


图形显示以及TimeView调制域分析软件

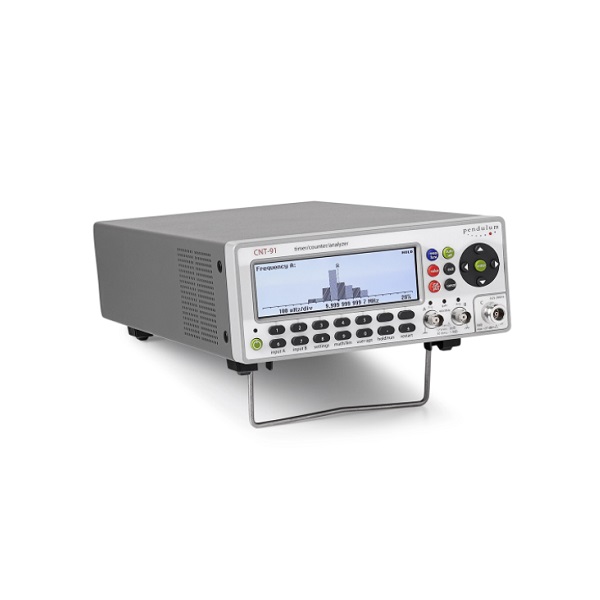

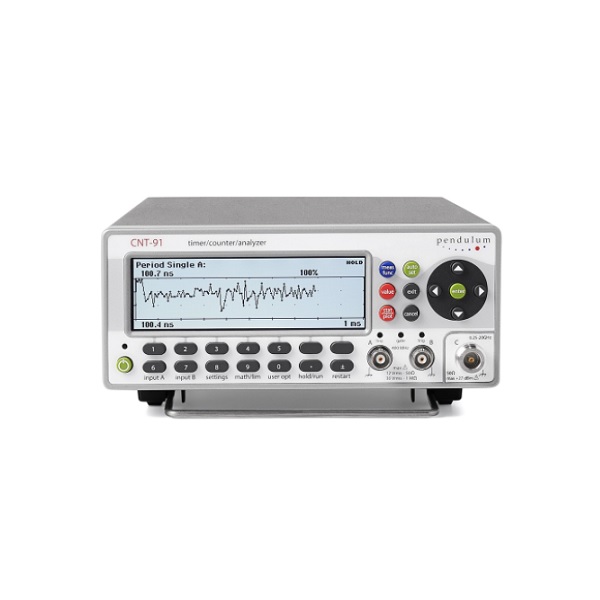

面向菜单的设置降低了错误的风险。测量结果的多参数显示给出了被测信号的更多信息,从而减少了对于其他仪器如数字式电压表和示波器的需要。测量结果的图形显示(直方图、趋势图以及调整域等)可以更加深入的理解随机信号的分布和被测信号频率随时间的变化(从缓慢的漂移到剧烈的抖动和调制)。为了实现对抖动,调制和频率建立过程的更进一步分析,用户还可将CNT-91与可选的调制域分析软件(选件29/90)组合使用。


零死区时间频率/周期测量

与传统的频率计数器不同,仪器零死区时间测量功能能够很好的测量北侧信号的单次周期。CNT-91频率计/时间间隔测试仪/分析仪能够提供连续的事件时间标记测量,因此能够捕捉所有的单次周期,每一个完整的事件周期都将背靠背的被测量,测量结果没有死区时间。


高速的USB/GPIB接口大大提高了测量吞吐率和测量效率

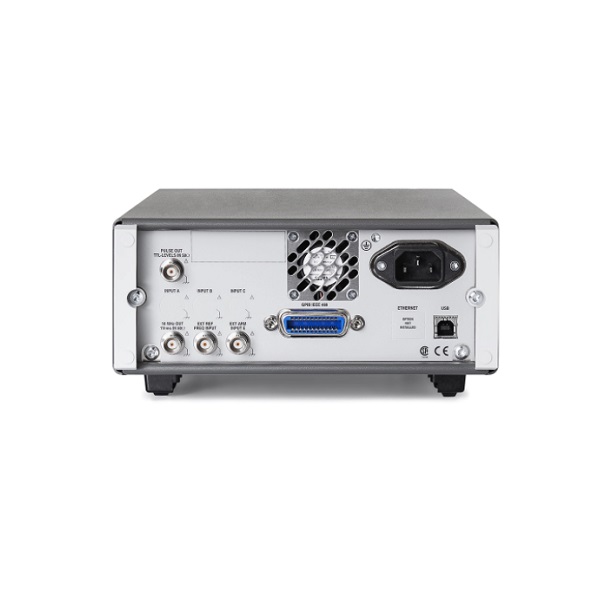

CNT-91频率计/时间间隔测试仪/分析仪拥有标准的USB和GPIB接口(IEEE 488.2),大大提高了设备的吞吐率和测量效率,标准的USB接口确保了PC无需安装GPIB接口即可以与仪器进行互联。GPIB接口通过两种不同的模式工作:SCPI和53131A仿真模式,可以方便的替换现有测试系统中的其他品牌频率计,这种即插即用的特点大大的降低了对原有系统的命令重新编程的需求。CNT-91频率计/时间隔测试仪/分析仪单次测量时经GPIB接口的传输速度为650次测量/秒。


频率测量范围和时基选件

CNT-91频率计/时间间隔测试仪/分析仪的两路标准输入通道的频率测量范围为:0.001Hz到400MHz。高频通道测量范围通过不同的选件可以达到3,8,15和20GHz。用户可以选择不同的时基(OCXO)选件:选件30/90为极高稳定度时基选件(0.01ppm/月),选件40/90为超高稳定度时基选件(0.003ppm/月)。CNT-91频率计/时间间隔测试仪/分析仪还拥有内置式可编程脉冲输出,提供0.5Hz到50MHz的脉冲信号输出频率计。

操作系统
2
