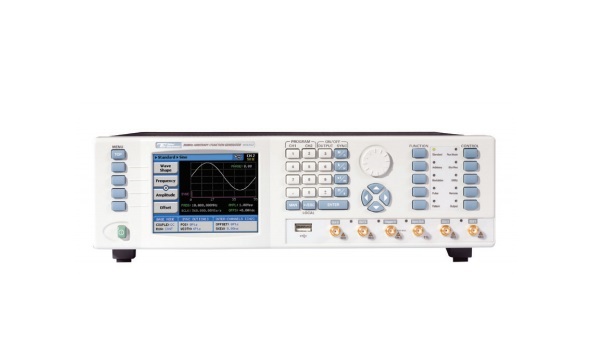

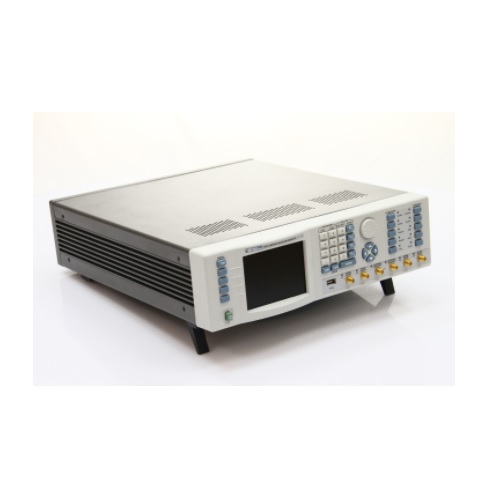

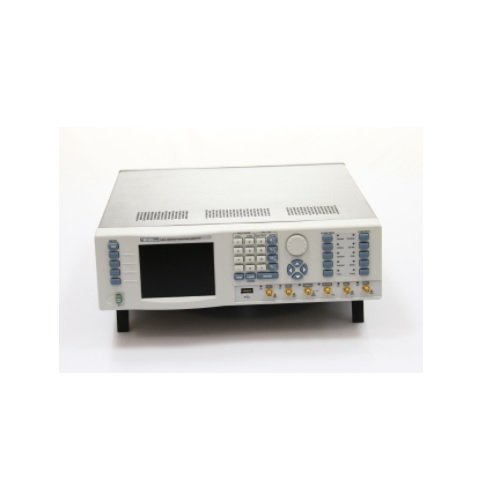

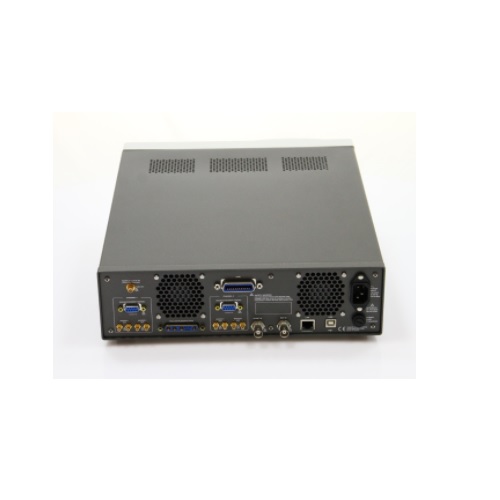

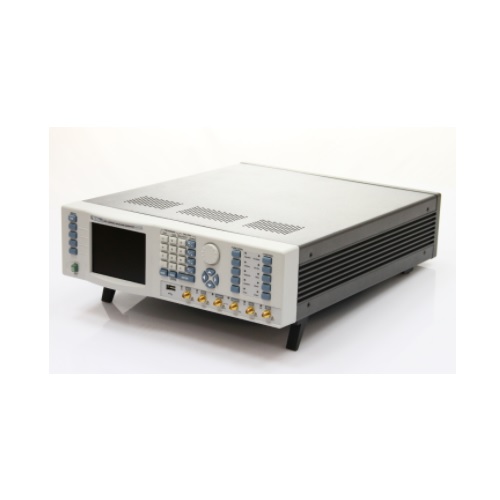

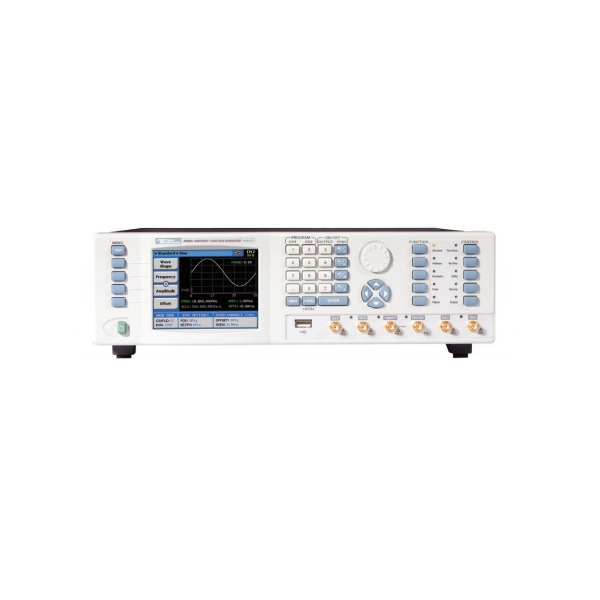

SE5082高性能任意波形发生器

高性能任意波形发生器

品牌:Tabor Electronics(泰伯)

主要特性和功能:

通道数:2通道

模拟带宽:最高7GHz (3次奈奎斯特域)

采样率:50Ms/s - 5 GS/s采样率 (10Gs/s内插)

DAC位数:12位垂直分辨率

上升/下降时间:<150 ps

输出幅度: 0- 2 Vpp(50Ω,HV模式)

最大存储深度:每通道64 Mpts


所有型号

  • 产品型号

概述 技术指标 评论

SE5082高性能任意波形发生器

SE5082是新一代中高端任意波形发生器,在保证信号纯度的情况下,它创造性的运用第三奈奎斯特算法将模拟带宽提升至7GHz。SE5082任意波形发生器同时具备优异的相位噪声(<-120dBc@100MHz, <-105dBc@1GHz,10KHz频偏)和EVM(1.8GHz IQ调制带宽, <1% EVM,16QAM 调制,SFDR <-70dBc@1GHz)。通道间小于10ps的抖动满足IQ输出应用。



主要技术指标:


DAC位数:12位

采样率:50Ms/s-5Gs/s

模拟道数:2个

标记通道:4个

输出带宽:2.5GHz

输出信号:最高7GHz (三次奈奎斯特域)

上升/下降时间:<150ps(DC/DAC 模式)

相位噪声:-120dBc/Hz (100MHz@10KHz频偏)

SFDR:<-70dBc @ 1GHz

存储深度:最高64M

输出电压:0-2Vpp@50Ω (HV模式)

信号调制:AM,FM,ASK,FSK,PSK,扫频等

I/Q调制: 2GHz

码型发生器:最高1Gbs/s@PRBS31

波形序列产生

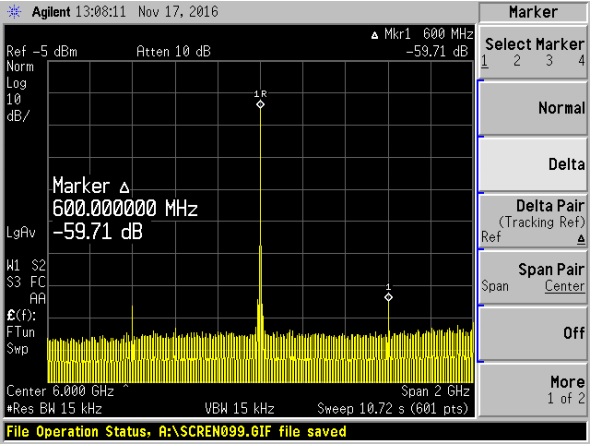

输入6GHz信号,SFDR -60dBc




模拟通道
2 个
数字通道
4 个
带宽
7 KHz
最大采样率
5 GSa/s
垂直分辨率
12 bits
最大输出电压
2 V
