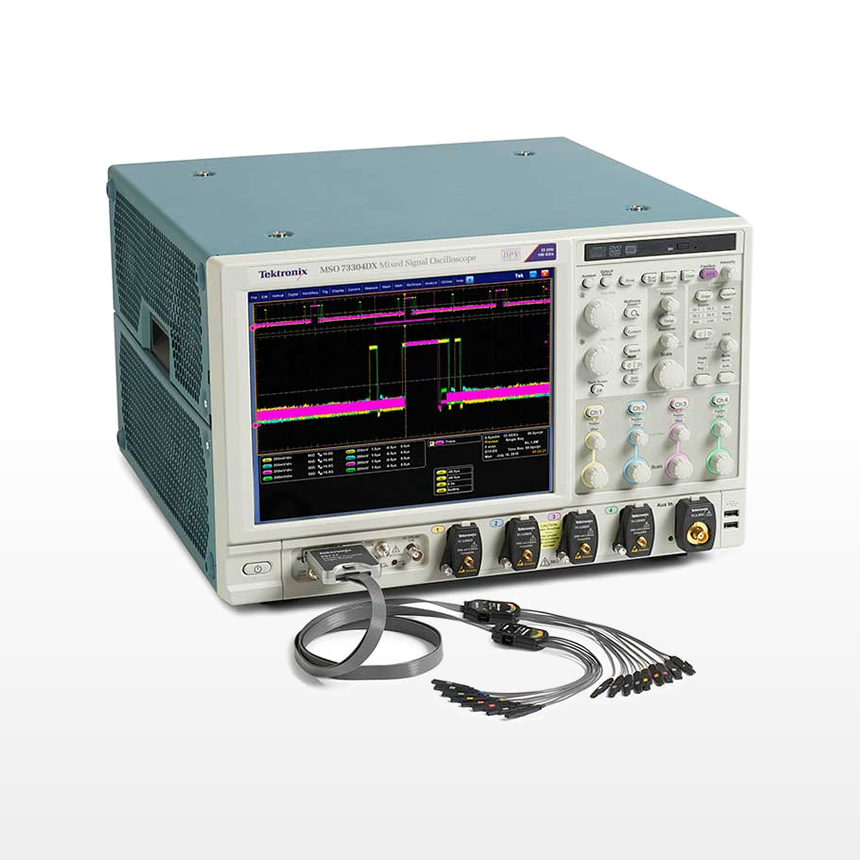

MSO/DPO70000混合信号示波器

业界领先的信号保真度、最低噪声和最高有效位数 (ENOB)

品牌:Tektronix(泰克)

主要特性和功能:

带宽:4 GHz - 33 GHz,记录长度多达1G点;

采样率高达100 Gs/s,4 条模拟通道 + 16 条数字通道 (MSO) ;

低抖动噪音本底和高垂直精度,为测量提供了更多的余量;

FastAcq 追踪不断变化的信号,显示真实的系统行为,包括难检故障;

带宽增强功能可以消除探头端部的频率响应不完整。

所有型号

  • 产品型号

    模拟通道

    数字通道

    带宽

    最大采样率

    最大存储器深度

    参考起价

  • MSO72504DX

    4 个

    16 个

    25 GHz

    100 GSa/s

    1 Gpts

    联系我们

  • MSO70804C

    4 个

    16 个

    8 GHz

    25 GSa/s

    125 Mpts

    联系我们

  • MSO70404C

    4 个

    16 个

    4 GHz

    25 GSa/s

    125 Mpts

    联系我们

  • MSO70804C

    4 个

    16 个

    8 GHz

    25 GSa/s

    125 Mpts

    联系我们

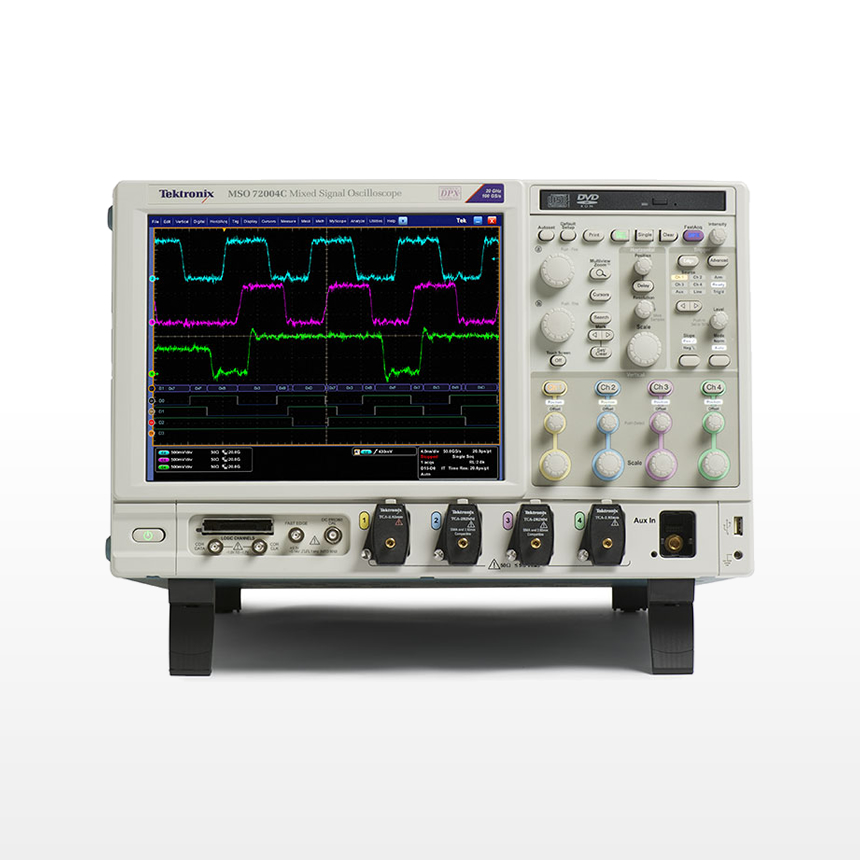

  • MSO72004C

    4 个

    16 个

    20 GHz

    100 GSa/s

    250 Mpts

    联系我们

  • MSO71604C

    4 个

    16 个

    16 GHz

    100 GSa/s

    250 Mpts

    联系我们

  • MSO71254C

    4 个

    16 个

    12.5 GHz

    100 GSa/s

    250 Mpts

    联系我们

  • MSO70604C

    4 个

    16 个

    6 GHz

    25 GSa/s

    125 Mpts

    联系我们

  • DPO72504DX

    4 个

    -

    25 GHz

    100 GSa/s

    1 Gpts

    联系我们

  • DPO71604C

    4 个

    -

    16 GHz

    100 GSa/s

    250 Mpts

    联系我们

  • DPO72304DX

    4 个

    -

    23 GHz

    100 GSa/s

    1 Gpts

    联系我们

  • DPO72004C

    4 个

    -

    20 GHz

    100 GSa/s

    250 Mpts

    联系我们

  • DPO70804C

    4 个

    -

    8 GHz

    25 GSa/s

    125 Mpts

    联系我们

  • DPO71254C

    4 个

    -

    12.5 GHz

    100 GSa/s

    250 Mpts

    联系我们

  • DPO70604C

    4 个

    -

    6 GHz

    25 GSa/s

    125 Mpts

    联系我们

  • DPO70404C

    4 个

    -

    4 GHz

    25 GSa/s

    125 Mpts

    联系我们

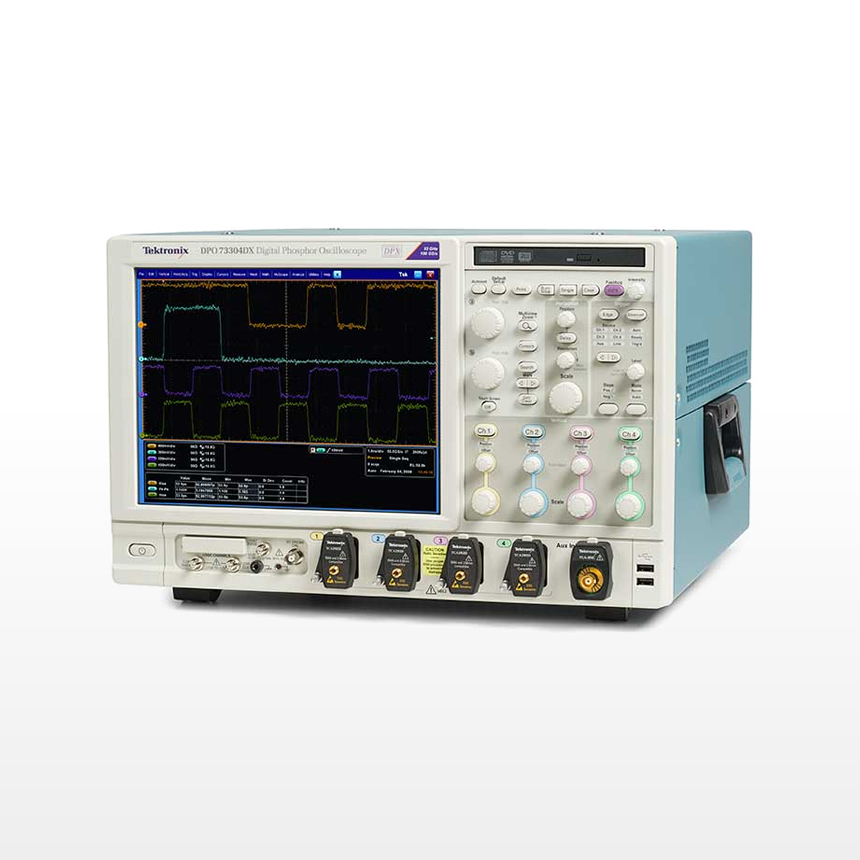

  • DPO73304DX

    4 个

    -

    33 GHz

    100 GSa/s

    1 Gpts

    联系我们

  • MSO72304DX

    4 个

    16 个

    23 GHz

    100 GSa/s

    1 Gpts

    联系我们

概述 技术指标 评论


MSO/DPO70000混合信号示波器


查看您的真实信号


业界领先的信号保真度、最低噪声和最高有效位数 (ENOB),让您自信查看真实信号并对其进行精确测量。

高信噪比和内部低噪音本底,让您可以执行精确的设计检定。


带宽增强功能可以消除探头端部的频率响应不完整 低抖动噪音本底和高垂直精度,

为测量提供了更多的余量 各种探头简化了复杂的测量设置并保持了信号完整性

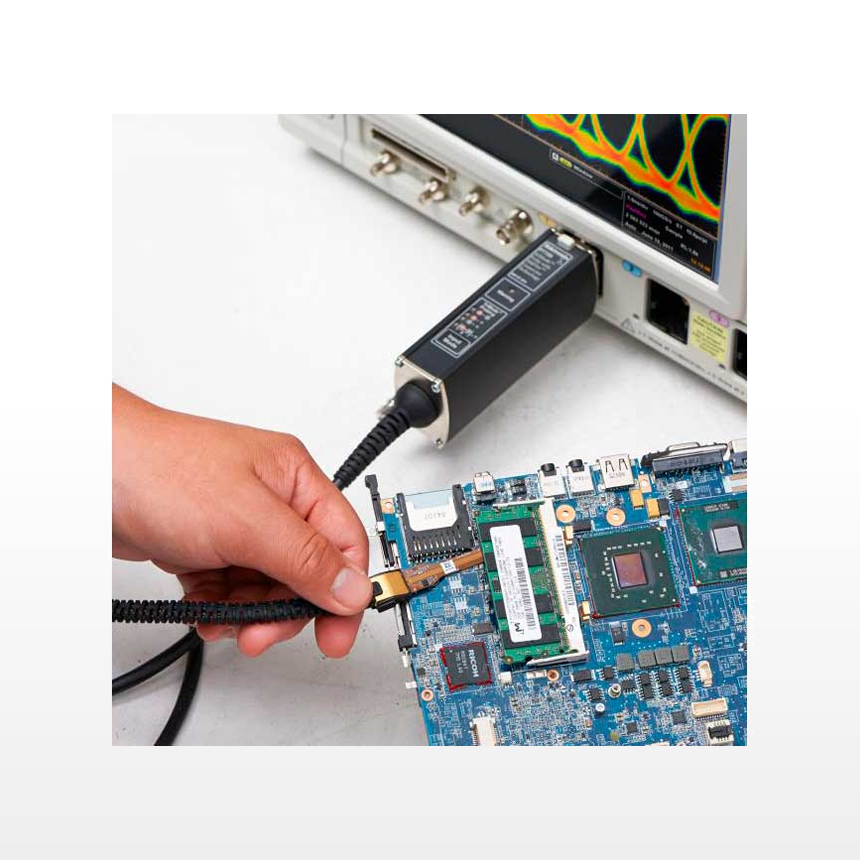

使用经过校准的光探头在一个屏幕上比较光信号和电气信号时序


MSO/DPO70000系列,查看真实的信号


缩短调试时间


缩短调试时间从第一次开机一直到操作检查,MSO/DPO70000 系列可提供快速查找问题所需的功能。

业界领先的波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。


FastAcq 追踪不断变化的信号,显示真实的系统行为,

包括难检故障 利用并行/串行总线解码/触发,

快速查找无效状态或总线序列 iCapture™ 无需更改连接即可轻松验证数字信号的模拟特征,

可视触发可节省捕获和人工搜索采集数据以查找关键事件和完成调试的时间。


MSO/DPO70000系列,缩短调试时间


可让您追踪信号的测量和分析工具


应用支持包可提供验证和证明您的最新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。


DPOJET:最全面灵活的测量工具 SDLA:最强大全面的工具,

用于分析和补偿串行数据链路中的信号影响 最广泛的标准支持,

包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PCIe Gen3/Gen4、SATA/SAS、USB3.1、Type-C、10/100BaseT 至 10G/100G 以太网

功能强大的调试工具可迅速发现/解决设计挑战 光测量,

例如消光比 (ER)、平均光功率 (AOP)、光调制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探头。


MSO/DPO70000系列,可追踪信号的测量和分析工具


是否需要在维修过程中使用相同的备用仪器?


在仪器维修期间时保持高效。

金牌服务选项将提供免费备用装置,使您的团队保持工作状态。

备用装置在服务开始后 48 小时内发货,并且金牌服务客户的仪器到达我们的服务中心时将受到优先处理。
