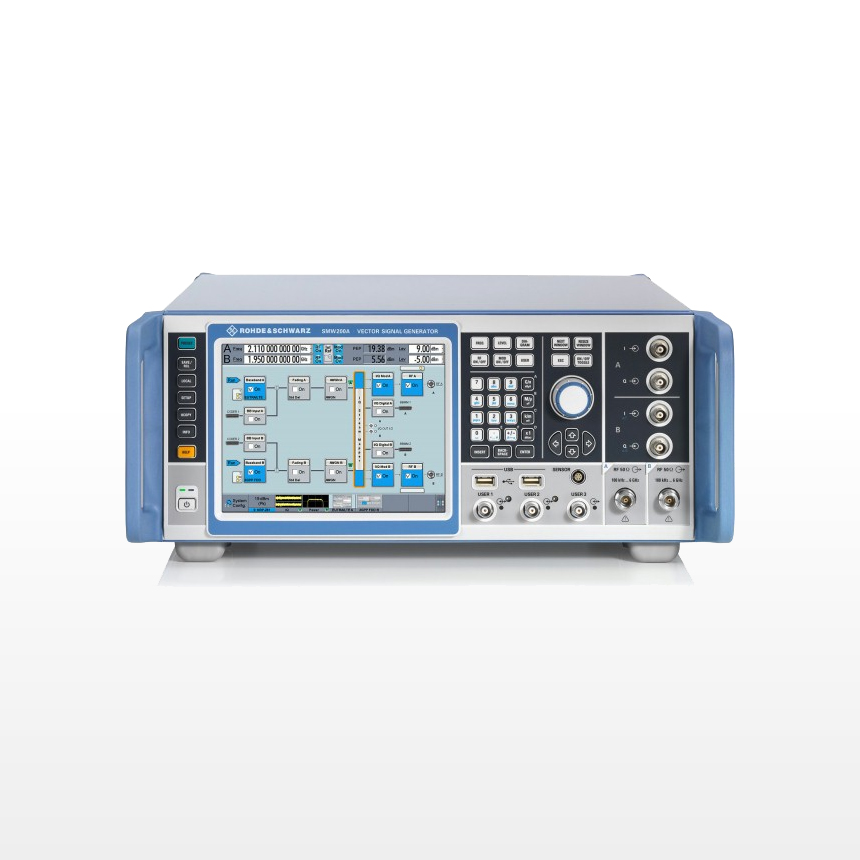

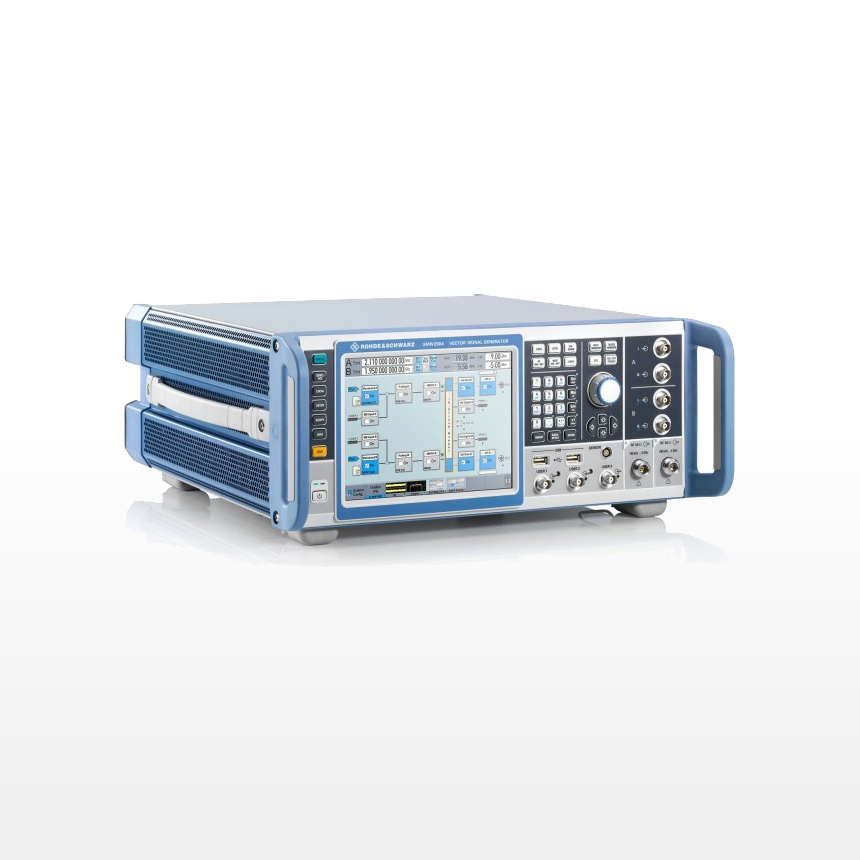

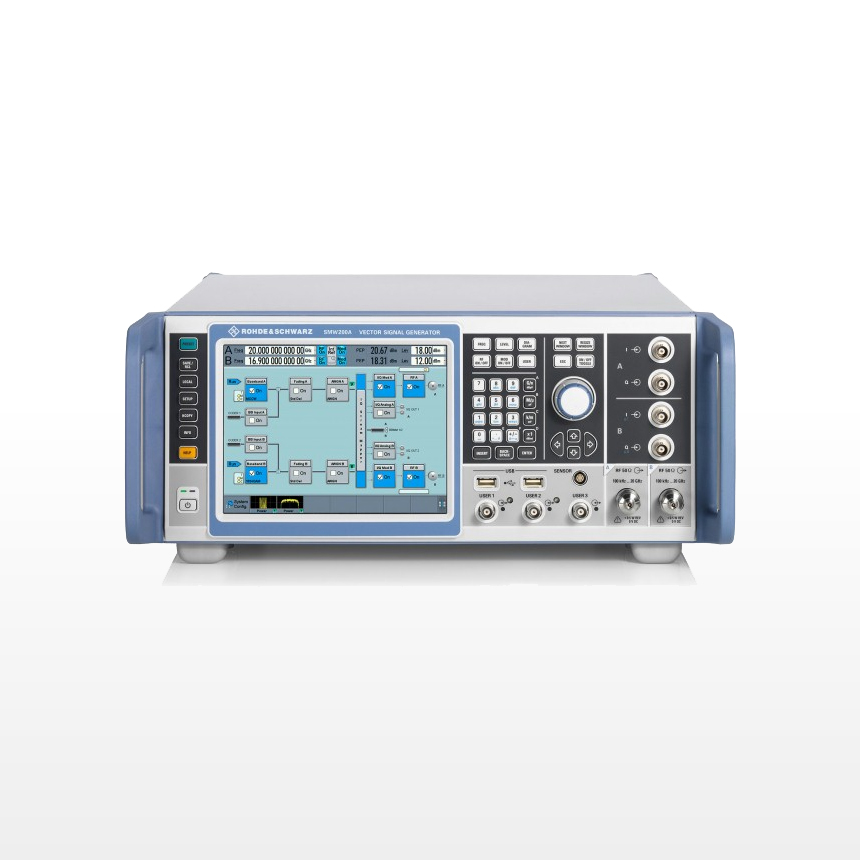

SMW200A矢量信号发生器

卓然不群的信号生成能力!

品牌:R&S(罗德与施瓦茨)

主要特性和功能:

频率范围从100kHz 到 3 / 6 / 7.5 / 12.75 / 20 / 31.8 / 40 / 44GHz;

可选第二个射频路径,100 kHz 至 3 / 6 / 7.5 / 20 GHz;

所有重要数字通信标准的选项;

可选集成衰落模拟器,带宽高达200兆赫;

支持所有关键的MIMO模式,包括 3x3、4x4、8x4、4x8 和 4x2x2x2;

以方框图为主要元素的触摸屏直观操作。

所有型号

  • 产品型号

概述 技术指标 评论




R&S®SMW200A

是用于最苛刻应用的矢量信号发生器!



由于其灵活性、性能和直观的操作,它是生成高质量复杂数字调制信号的完美工具。


R&S®SMW200A 矢量信号发生器可生成高品质、复杂的数字调制信号,

适用于新的宽带通信系统的开发或 3G 和 4G 基站的验证。


所需的全部功能都集于一个仪器中:

基带(最高 160 MHz 带宽,最多八个基带源)、

MIMO(在无外部附加组件的情况下最高 8x2,易用型 4x4 解决方案)、

衰落(最多带 16 个逻辑衰减器)、

AWGN 及射频,两条路径(每条路径最高 6 GHz)均提供上述所有功能,

此外还具备内部信号计算功能。


尽管功能极其广泛,但 R&S®SMW200A 具有直观化的触摸图形用户界面以及许多强大的辅助工具,

例如测试用例向导、方便自动生成 SCPI 远程控制程序的宏记录器,

或者上下文关联的联机帮助,因此操作十分便捷、高效。


该仪器采用完全模块化设计。

在最简单的情况下,您可以从外部调制(最高 2 GHz 带宽)射频发生器开始操作。

最终,您会获得一台有用仪器,

能够仿真针对 LTE 的多用户 PUCCH,

甚至可以生成 LTE-Advanced 场景(包含相关标准规定的载波聚合及所有的 MIMO 配置)。


不管您制定了什么发展蓝图,

R&S®SMW200A 都将推动您实现现在或未来的愿景。

R&S®SMW200A是开发新型宽带通信系统、

验证4G和5G基站或航空航天和国防部门所需的数字调制信号的理想发生器。


内部基带高达2GHz的I/Q调制带宽满足第四代和第五代标准(例如5G、LTE Advanced和IEEE 802.11ac/ad),

R&S®SMW200A的设计满足未来的要求。

它的模块化可扩展架构允许用户根据应用程序优化生成器并根据需要进行升级。


可以添加第二个射频路径,

以及最多两个基带和四个衰落模拟器模块,而不会影响信号质量。


因此,R&S®SMW200A可以创建以前需要多个仪器或根本无法实现的信号场景。

从MIMO到8x2和LTE高级载波聚合(包括衰落到多标准无线电),

以前从未有仪器提供如此高的信号生成能力。

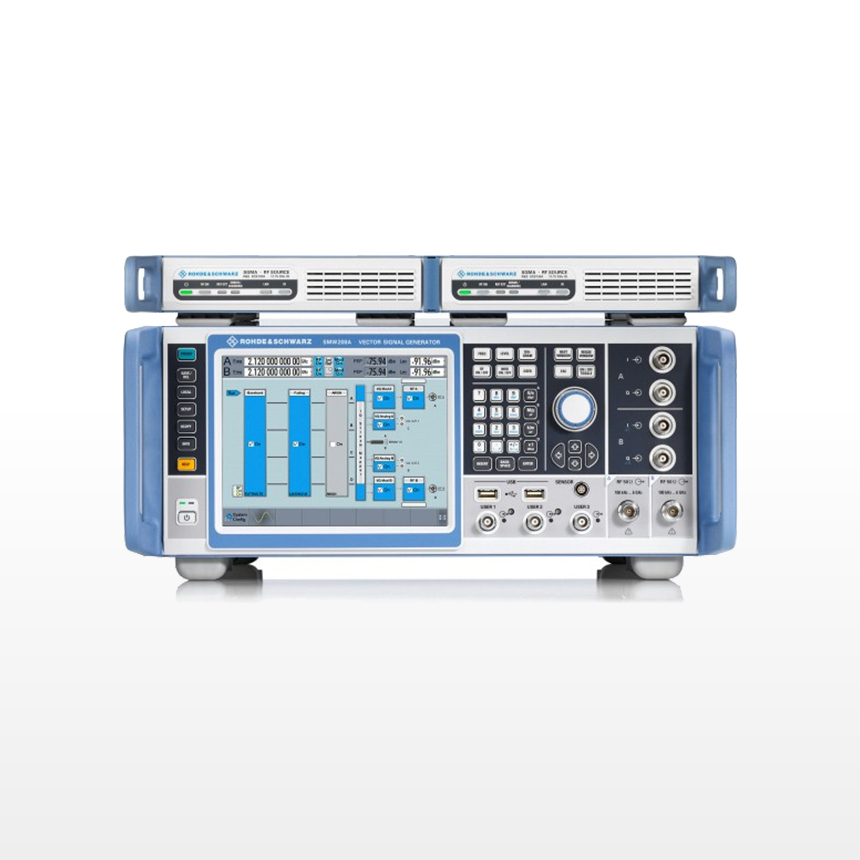

如果需要两条以上的射频路径,可以连接额外的R&S®SGMA信号发生器模块。

直观的,基于触摸屏的操作概念为用户提供了测量的概述,无论多么复杂,并快速提供所需的结果。


技术指标


频率
频率范围,射频路径A R&S ® SMW-B1003 100 kHz至3 GHz
R&S ® SMW-B1006 100 kHz至6 GHz
R&S ® SMW-B1007 100 kHz至7.5 GHz
R&S ® SMW-B1012 100 kHz至12.75 GHz
R&S ® SMW-B1020 100 kHz至20 GHz
R&S ® SMW-B1031 100 kHz至31.8 GHz
R&S ® SMW-B1040 / -B1040N 100 kHz至40 GHz
R&S ® SMW-B1044 / -B1044N 100 kHz至44 GHz
频率范围,RF路径B(可选的,见R&S ®可能的RF路径配置SMW200A数据表) R&S ® SMW-B2003 100 kHz至3 GHz
R&S ® SMW-B2006 100 kHz至6 GHz
R&S ® SMW-B2007 100 kHz至7.5 GHz
R&S ® SMW-B2020 100 kHz至20 GHz
水平
指定等级范围 3 MHz≤f <20 GHz –120 dBm至+18 dBm(PEP)
R&S ® SMW-B1031,R&S ® SMW-B1040 / -B1040N –120 dBm至+ 15 / + 18 dBm(PEP),取决于RF
光谱纯度
谐波 电平<10 dBm,CW <–30 dBc
R&S ® SMW-1020 / -B1031 / -B1040 / -B1040N / -B2020,
˚F> 3.5 GHz的
<–55分贝
非谐波 具有满量程直流输入的CW或矢量调制,电平> –10 dBm,
载波偏移> 10 kHz,200 MHz
标准 <–80分贝
用R&S ® SMW-B711 / -B721选项 <–90 dBc
单边带相位噪声 连续波,载波偏移= 20 kHz,f = 1 GHz
标准 <–134 dBc,–140 dBc(典型值)
用R&S ® SMW-B711 / -B721选项 <–144 dBc,–150 dBc(典型值)
连续波,载波偏移= 20 kHz,f = 10 GHz
标准 <–114 dBc,–120 dBc
用R&S ® SMW-B711 / -B721选项 <–124 dBc,–130 dBc
模拟调制
支持的模拟调制模式 AM(可选),FM(可选),φM(可选),脉冲(可选)
I / Q调制
射频调制带宽 内部宽带基带,“ I / Q宽带”
300 MHz≤f≤2.5 GHz 载波频率的±40%
f> 2.5 GHz ±1 GHz
具有内部标准基带,“ I / Q宽带”开启,f≥250 MHz ±80兆赫
在指定的RF调制带宽中的调制频率响应 内部宽带基带,“ I / Q宽带” <1.0 dB,<0.4 dB(测量)
宽带基带发生器 R&S ® SMW-B9选项,最多两个基带发生器可以安装
信号带宽 取决于选项 高达2 GHz
ARB记忆深度 取决于选项 高达2 Gsample
频偏 取决于选项 高达-1 GHz至+ 1 GHz
标准基带发生器 R&S ® SMW-B10选项,最多两个基带发生器可以安装
信号带宽 取决于选项 高达160 MHz
ARB记忆深度 取决于选项 高达1 Gsample
频偏 取决于选项 高达-80 MHz至+80 MHz
数字标准
支持的标准和调制系统 5G新无线电,蜂窝物联网,LTE(15版之前),3GPP FDD / HSPA / HSPA +,WLAN IEEE 802.11a / b / g / n / j / p / ac / ad / ax,OneWeb,DVB-S2 / DVB -S2X,OFDM信号生成,AWGN等
Fading and MIMO
Fading simulator R&S ®可以安装SMW-B14或-B15选项,多达四个模块衰落
衰落带宽 最高 200兆赫
衰落通道 取决于选项 最高 32
MIMO fading scenarios 取决于选项 2x2、4x2、2x4、3x3、4x4,,8x4、4x8、8x2、2x8、4x2x2等
Fading modes 取决于选项 多径,移动延迟,出生死亡,高速火车,两通道干扰源
褪色轮廓 取决于选项 瑞利,赖斯,纯多普勒,静态路径,高斯等
传输模拟
噪音源 AWGN,相位噪声,陷波噪声,脉冲噪声
