产品型号

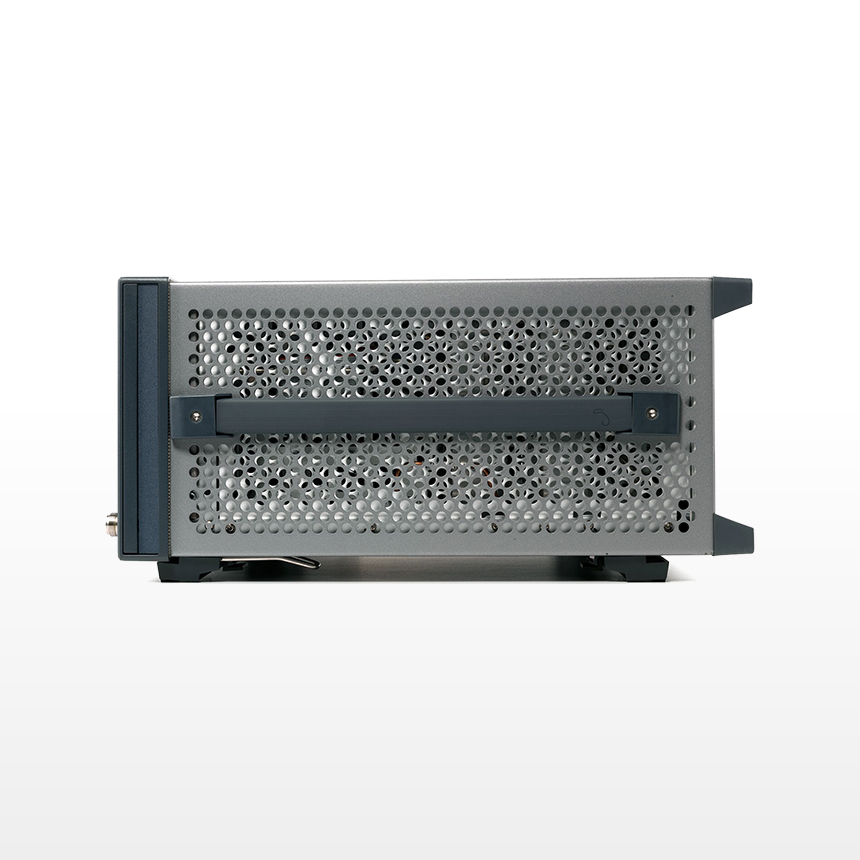

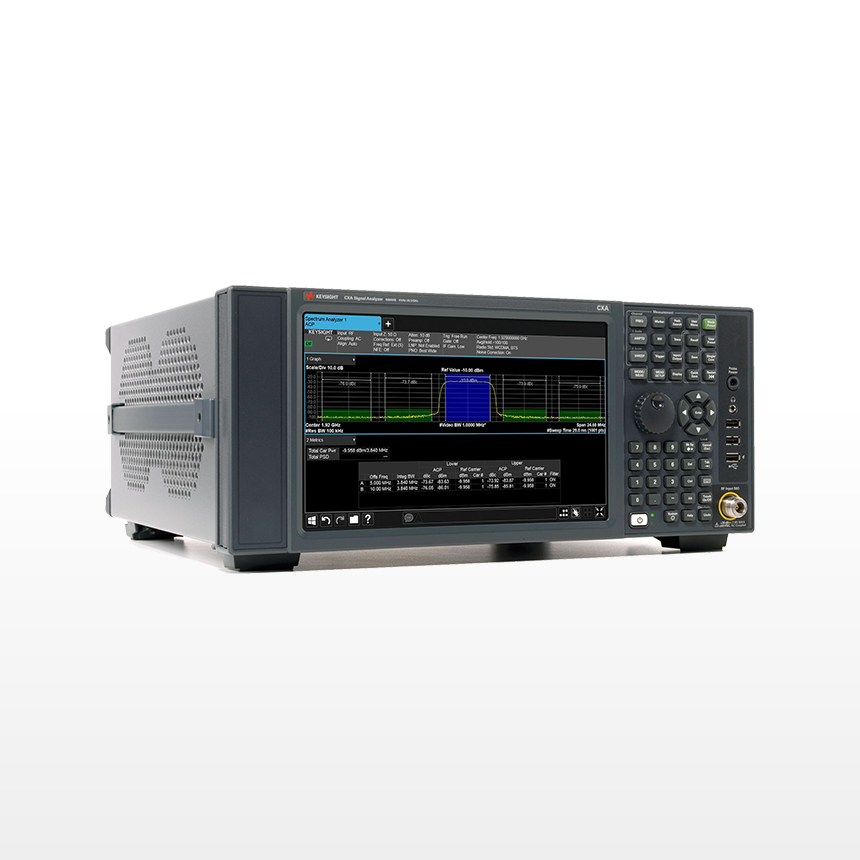

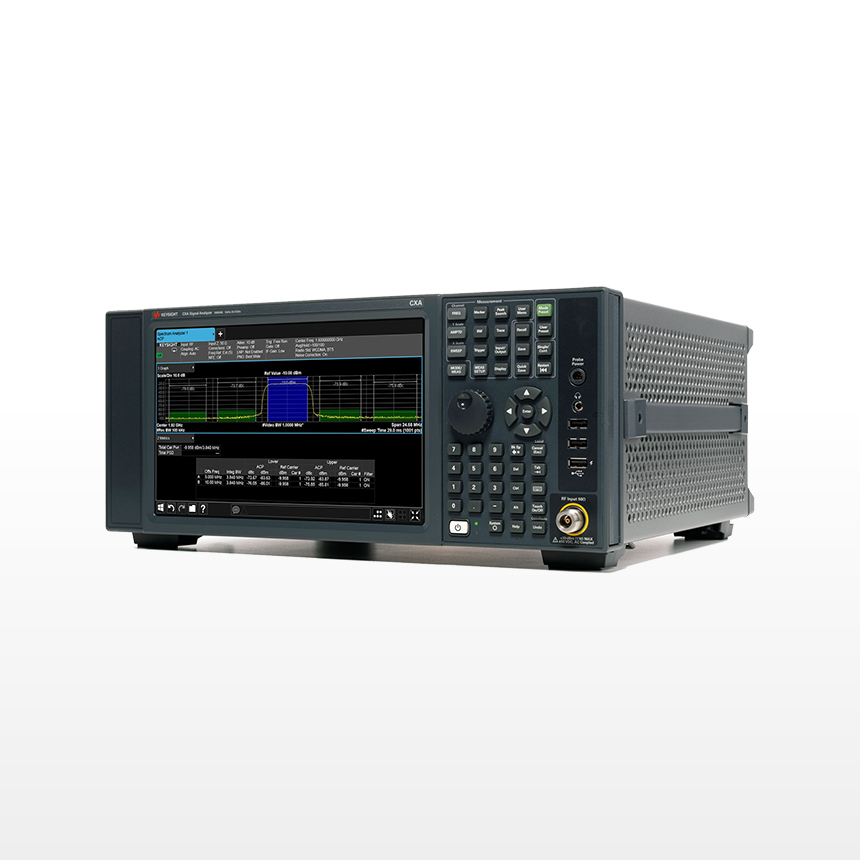

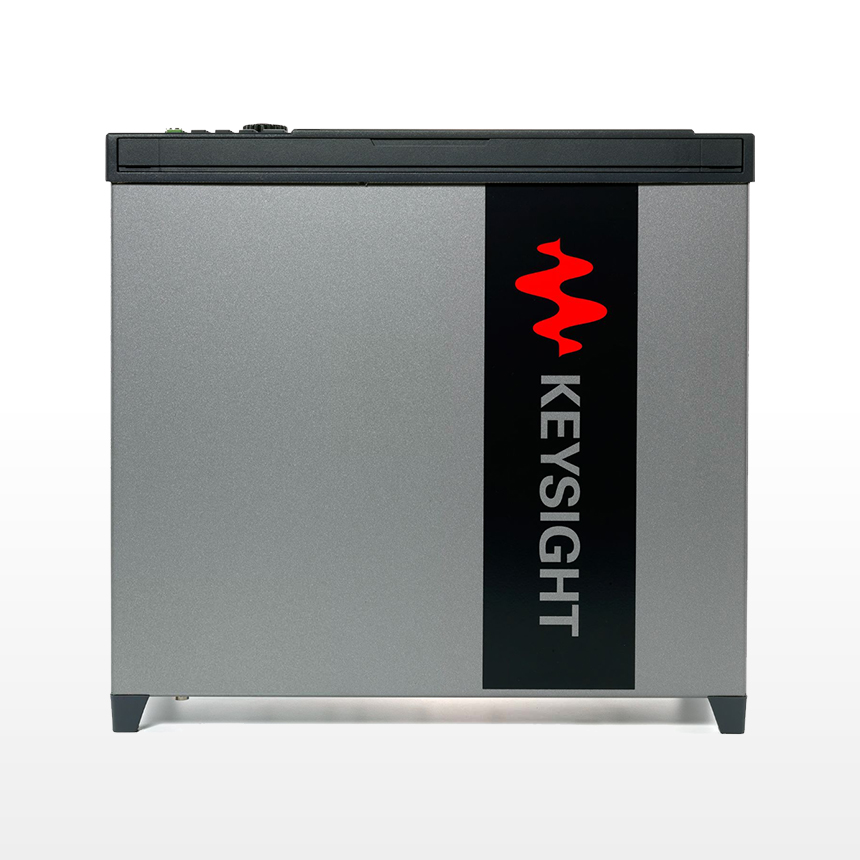

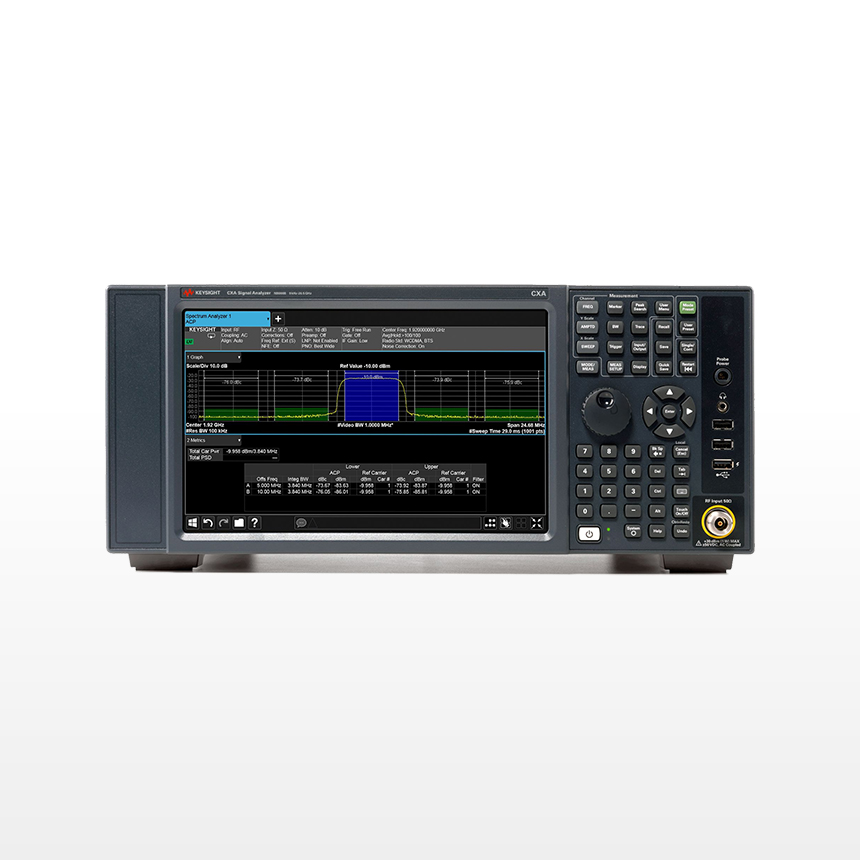

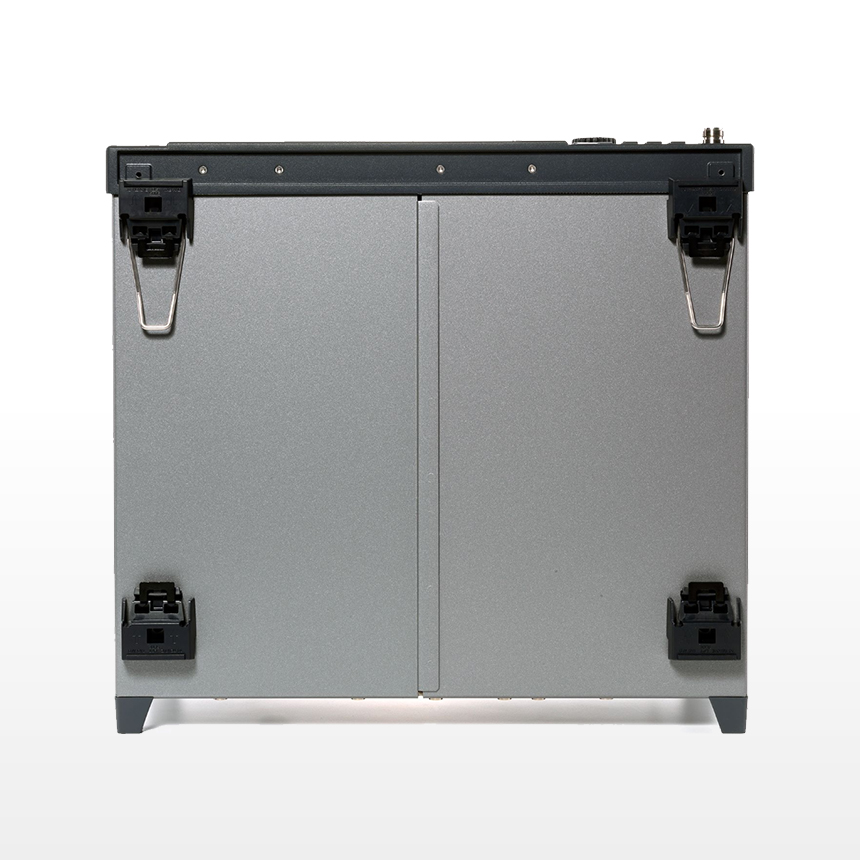

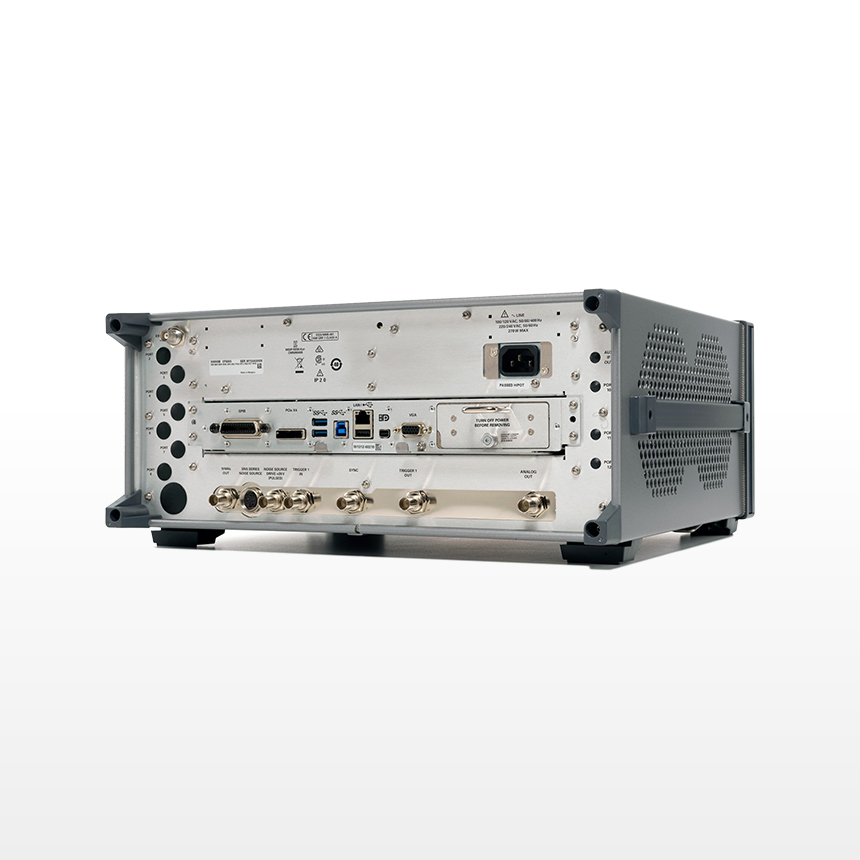

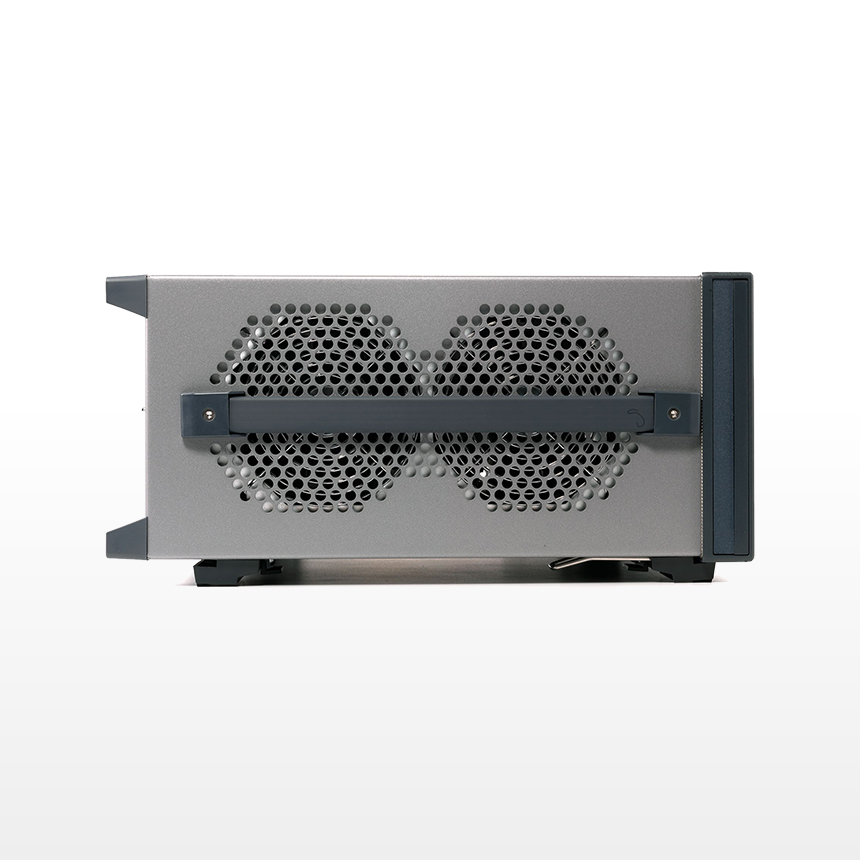

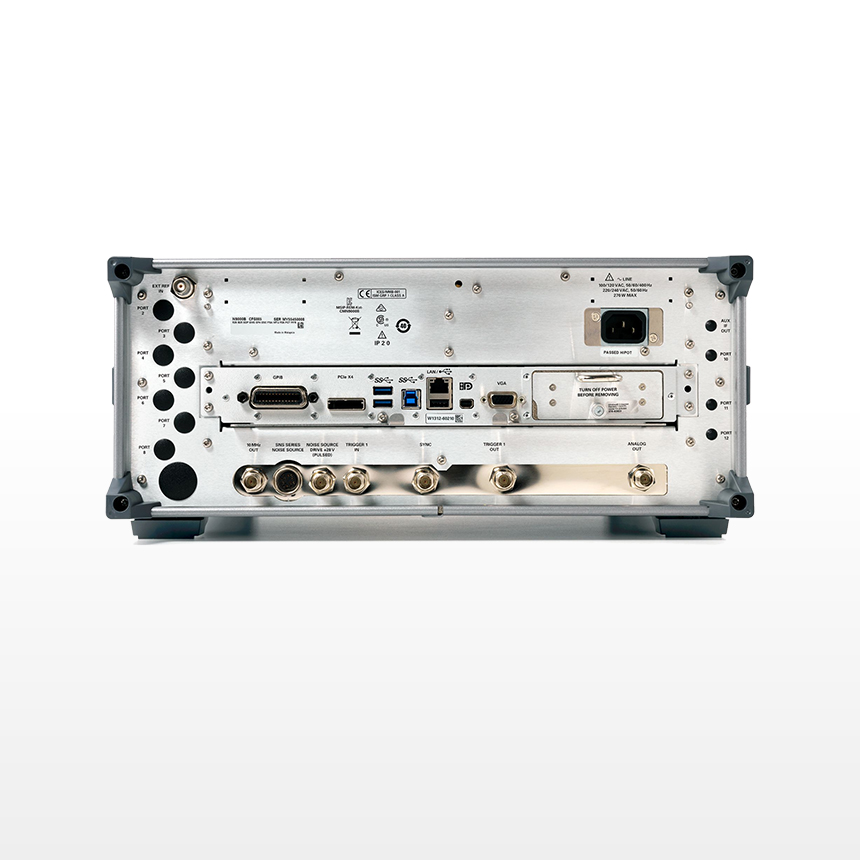

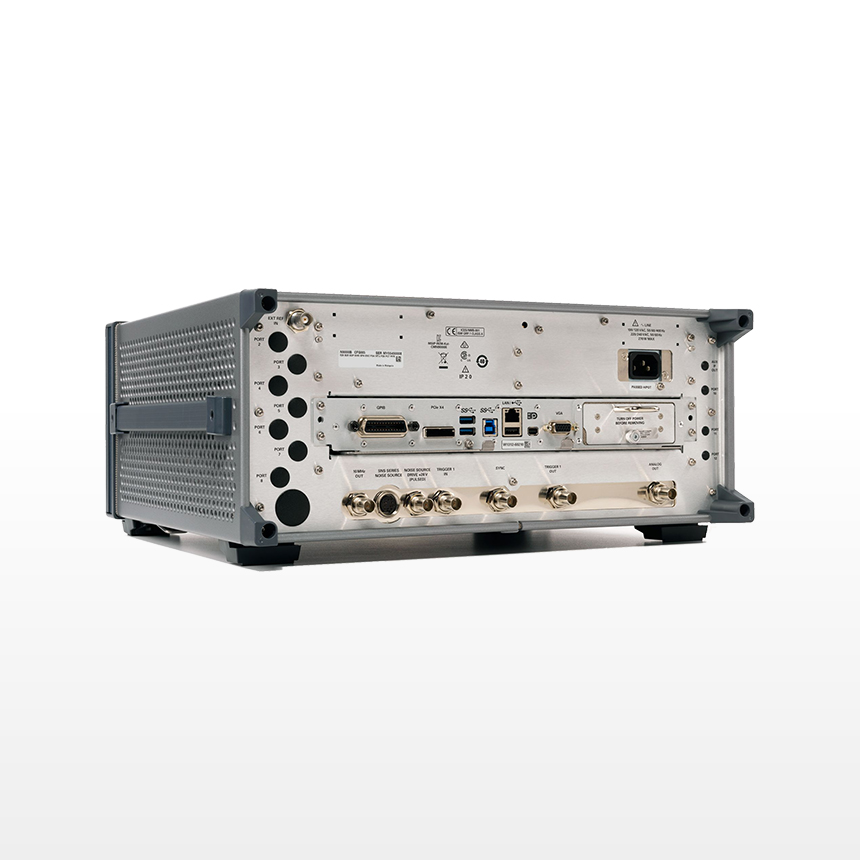

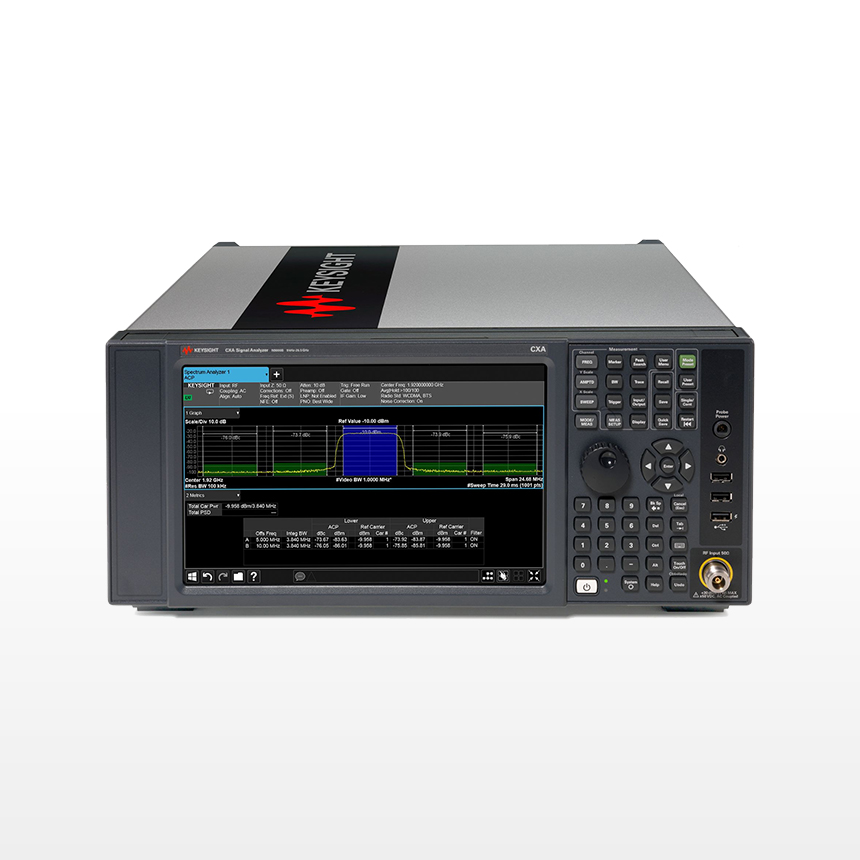

N9000B CXA 信号分析仪
多点触控，9 Hz 至 26.5 GHz
主要特性和功能
利用先进的低成本信号分析工具，轻松完成基本的信号表征；
借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量；
通过 X 系列测量应用软件增添重要功能；
可在射频微波教育实验室中与培训套件结合使用，通过实践练习加深对理论知识的理解。
X 系列信号分析仪
利用我们最先进的信号分析工具帮助您进行设计、测试，实现新的突破
提供从最高性能实时分析到低成本基本测量等多个选择
使用最广泛的特定应用软件，实现更深层次的故障诊断或执行一键式测量
产品通过售后升级服务可以伴随技术的变化演进，包括频率、带宽、实时、CPU 等
不论您使用哪一款仪器，从研发到生产都能保持 100% 的代码兼容性，可确保在公司内部实现一致性测量
通过切实可用的性能更快获得分析结果
全新多点触控用户界面让测量设置变得简单明了，并提供定制视图
利用实时频谱分析功能查看、捕获并分析最罕见的信号，包括已知和未知信号
凭借 510 MHz 带宽和 >75 dBc 无杂散动态范围，查看以往难以观测的信号
使用本底噪声扩展（NFE）技术将测量噪声降低最多 10 dB，可以提高低电平信号测量的精度
技术指标
| 频率 | 无 |
|---|---|
| 频率选件 | 3, 7.5, 13.6, 26.5 GHz |
| 标准衰减器衰减范围 | 50 dB |
| 标准衰减器步进 | 10 dB |
| 实时带宽选件 | 无 |
| 1 GHz 时的 DANL | -163 dBm |
| 最大分析带宽 | 25 MHz |
| 1 GHz 时，1 MHz 频偏处的相位噪声 | -130 dBc/Hz |
| 1 GHz 时，10 kHz 频偏处的相位噪声 | -110 dBc/Hz |
| 1 GHz 时，30 kHz 频偏处的相位噪声 | 无 |
| 无杂散动态范围 | 无 |
| 三阶截获（TOI），1 GHz 时 | 无 |
| 可用应用 | 是 |
| 最大实时带宽 | 无 |
| 总体幅度精度 | ±0.5 dB |
| 带宽选件 | 10 MHz（标配），25 MHz |
| 性能水平 | ◆◆◇◇◇◇ |
| 应用——蜂窝 |
|
| 应用——数字视频 | 无 |
| 应用——通用 |
|
| 应用——无线连通性 |
|
| 1 GHz 时的最大三阶动态范围 | 无 |
| 100% 截获概率的最短信号持续时间 | 无 |
| 信掩比 > 60 dB 时的可检测信号持续时间 | 无 |
| 多域带宽 | 无 |
| 显示视图 | 无 |
| 触发 |
|
| 使用频率模板触发的应用软件 | 无 |
| 2 GHz 时的 DANL，不配备前置放大器 | 无 |
| 10 GHz 时的 DANL，不配备前置放大器 | -142 dBm/Hz |
| 台式 | 是 |
选件
| Frequency range | |||
| N9000B-503 | Frequency Range, 9 kHz to 3 GHz | ||
| N9000B-507 | Frequency Range, 9 kHz to 7.5 GHz | ||
| N9000B-526 | Frequency Range, 9 kHz to 26.5 GHz | ||
| N9000B-513 | Frequency Range, 9 kHz to 13.6 GHz | ||
| Bandwidth | |||
| N9000B-B25 | Analysis Bandwidth, 25 MHz | ||
| Performance options | |||
| N9000B-FSA | Fine Resolution Step Attenuator | ||
| N9000B-PFR | Precision Frequency Reference | ||
| Calibration options | |||
| N9000B-UK6 | Commercial Calibration Certificate With Test Data | ||
| N9000B-A6J | ANSI Z540-1-1994 Calibration | ||
| N9000B-AMG | Calibration + Uncertainties + Guardbanding (Accredited) | ||
| Connection Options | |||
| N9000B-CR3 | Connector, Wideband IF Output | ||
| Generator | |||
| N9000B-T06 | Tracking Generator, 9 kHz to 6 GHz | ||
| N9000B-T03 | Tracking Generator, 9 kHz to 3 GHz | ||
| Portable packaging | |||
| N9000B-PRC | Portable Configuration | ||
| Preamplifier | |||
| N9000B-P03 | Preamplifier, 3 GHz | ||
| N9000B-P07 | Preamplifier, 7.5 GHz | ||
| N9000B-P13 | Preamplifier, 13.6 GHz | ||
| N9000B-P26 | Preamplifier, 26.5 GHz | ||
| Security - PC features | |||
| N9000B-SF1 | Security Features, Exclude Launching Programs | ||
| N9000B-SF2 | Security Features, Prohibit Saving Results | ||
| N9000B-SSD | Additional Removable Solid State Drive | ||
| N9000B-SS1 | Additional removable solid state drive, Win10 | ||
| Accessories | |||
| 1CM113A | Rack mount flange kit 177.0mm H (4U) - two flange brackets, 2015 color | ||
| 1DVR001A | ROM/CD-R/RW drive | ||
| 1MSE001A | Mouse | ||
| MLP001A | Minimum loss pad, 50 to 75 ohm | ||
| 1CR013A | Rack Slide Kit for 11in, 14in, and 16in Mounting Holes | ||
| N9000B-AB1 | Korean localization, user interface and getting started guide | ||
| N9000B-AB2 | Chinese localization, user interface and getting started guide | ||
| N9000B-ABE | Spanish localization, user interface and getting started guide | ||
| N9000B-ABF | French localization, user interface and getting started guide | ||
| N9000B-ABJ | Japanese localization, user interface and getting started guide | ||
| N9000B-AKT | Russian localization, user interface and getting started guide | ||
| Application software | |||
| 89601B | - 89600 VSA 软件 | ||
| N6171A | MATLAB 软件 | ||
