产品型号

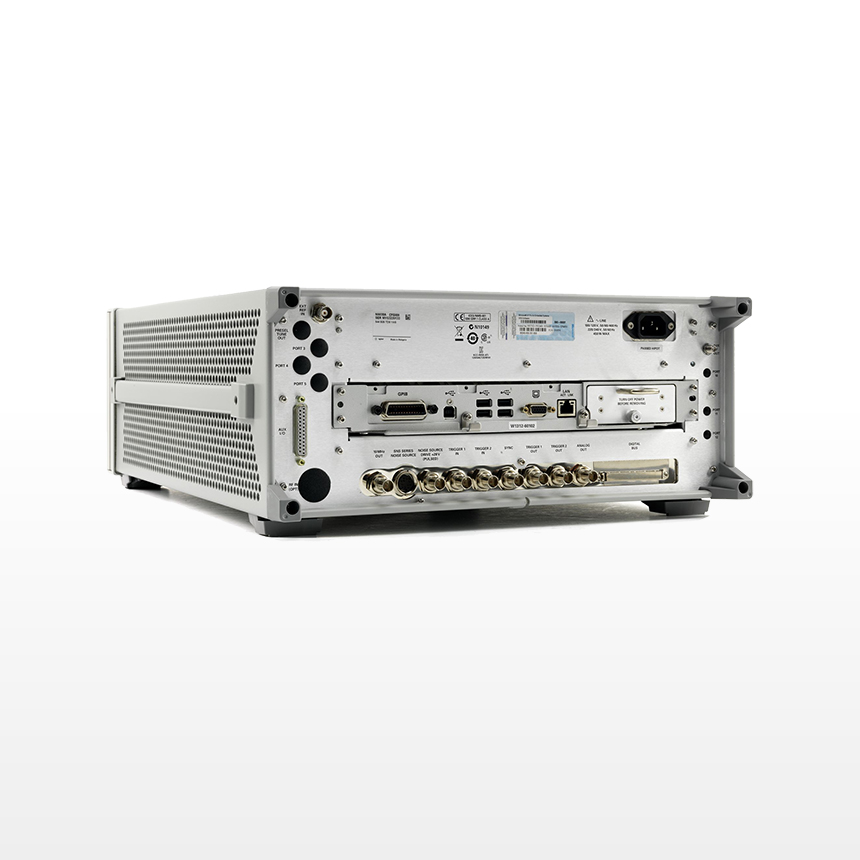

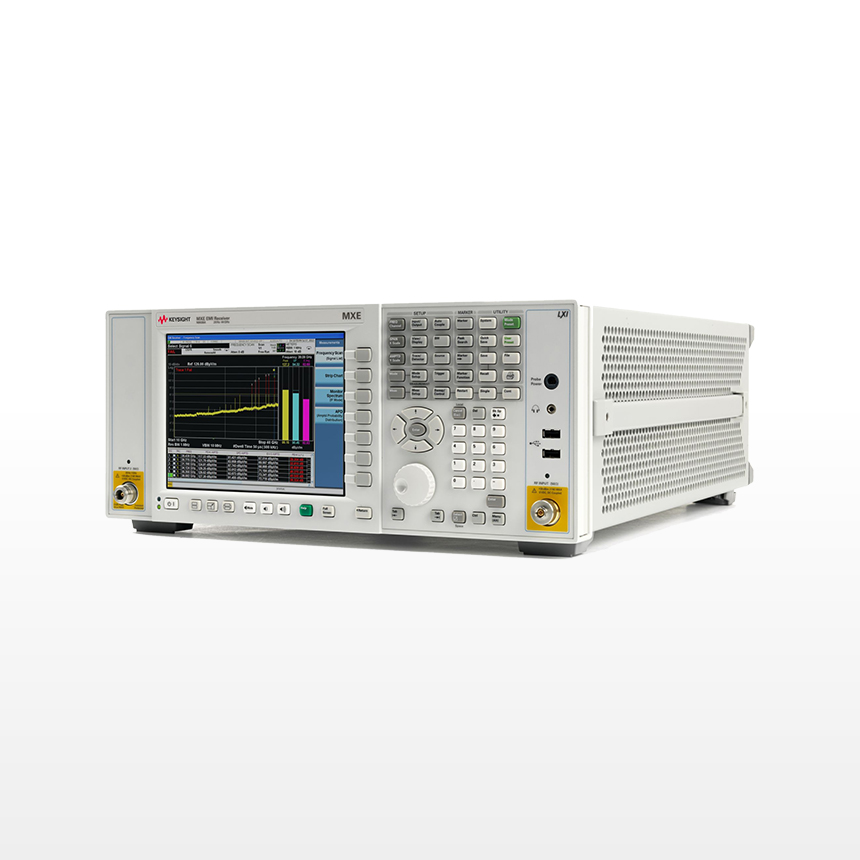

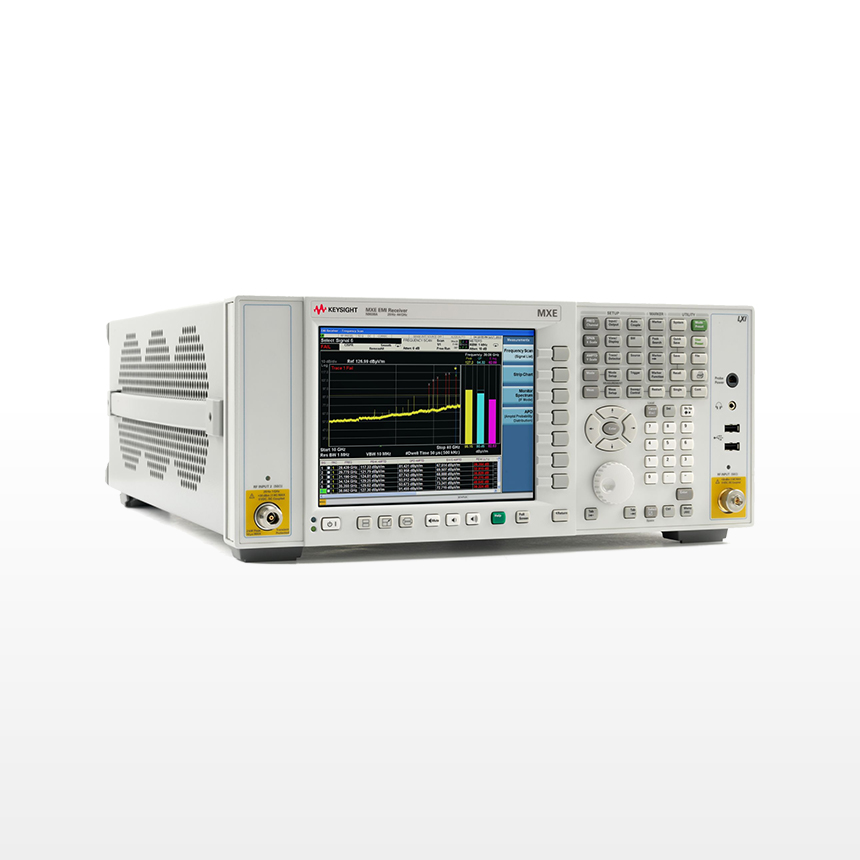

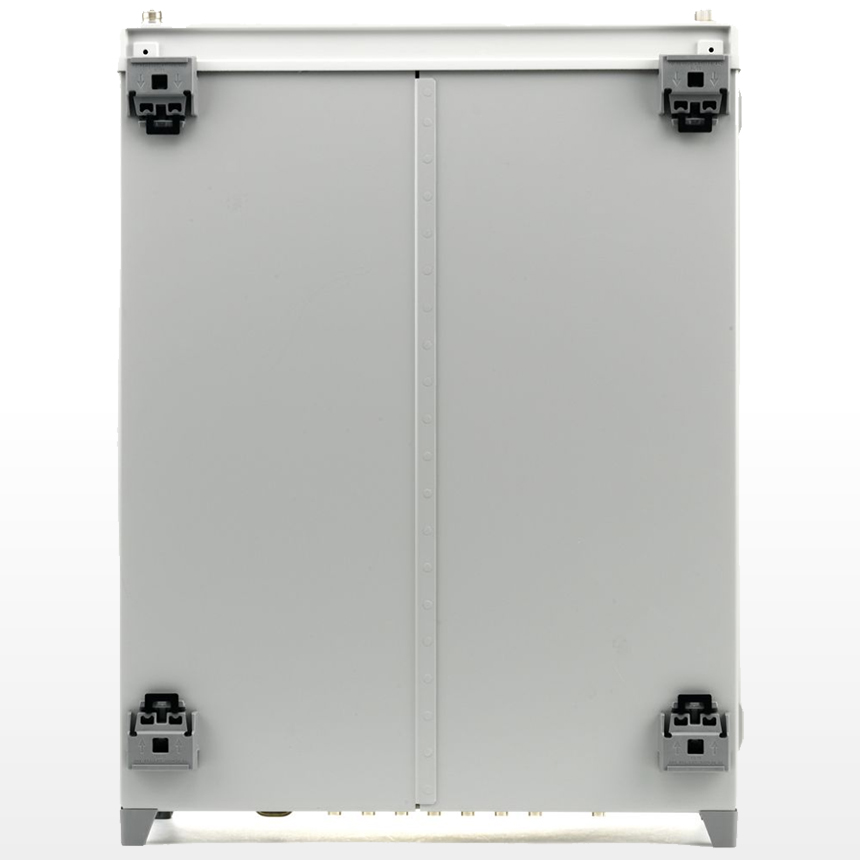

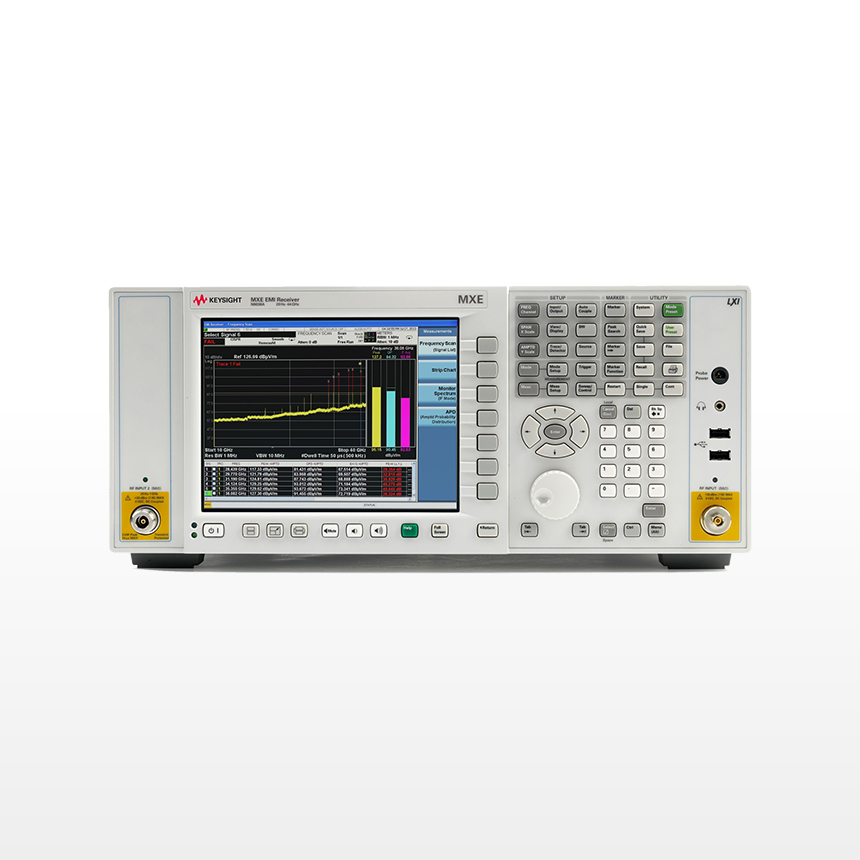

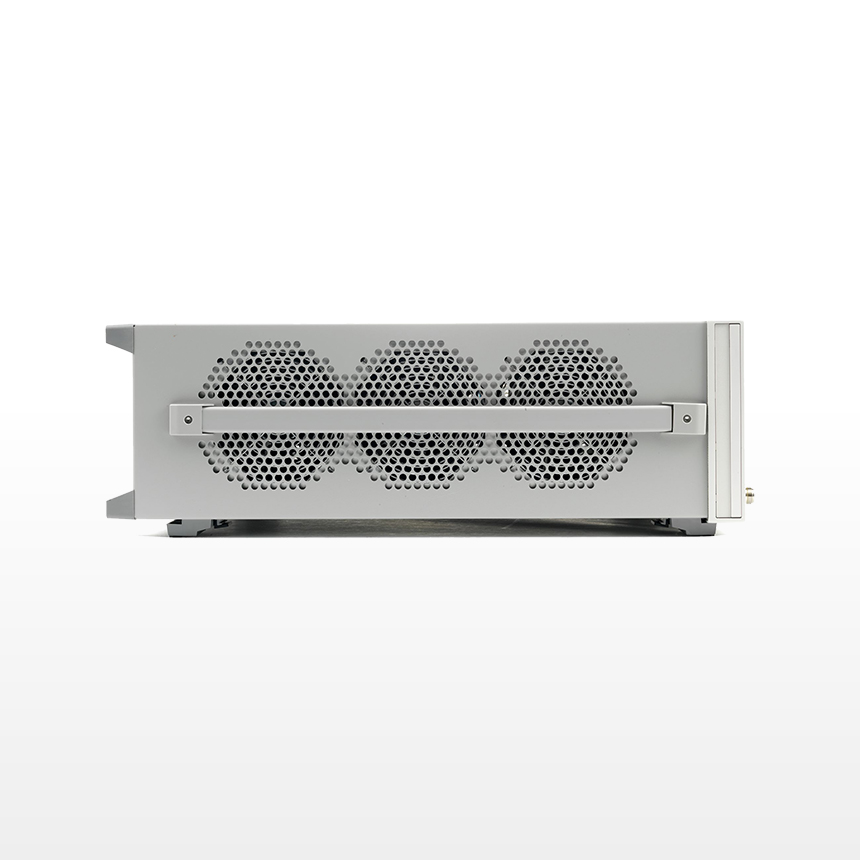

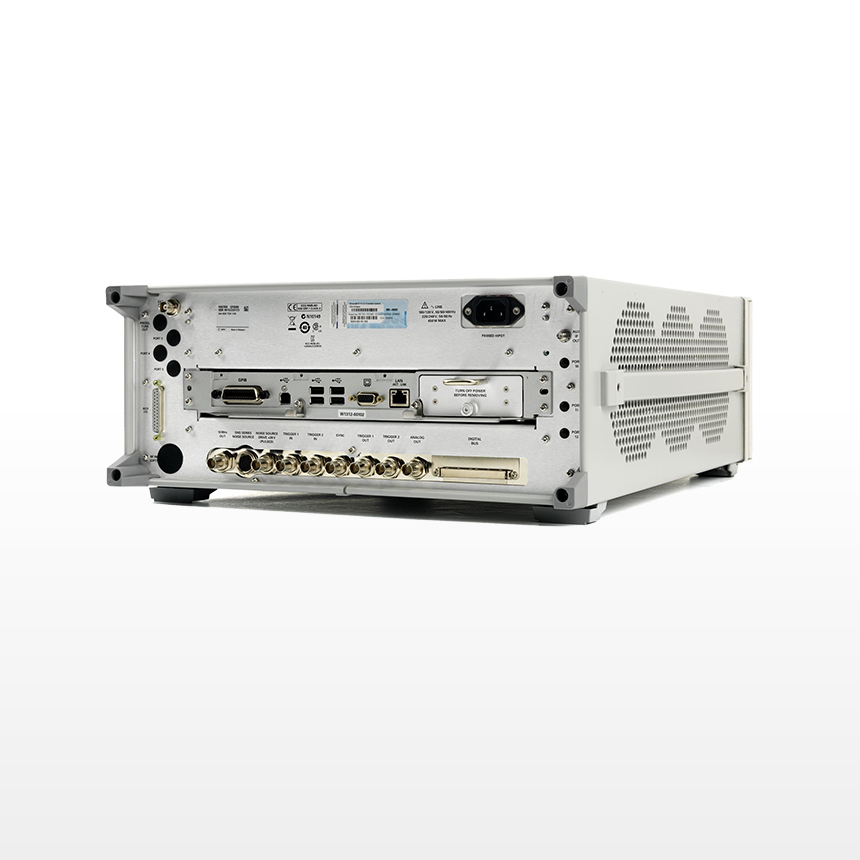

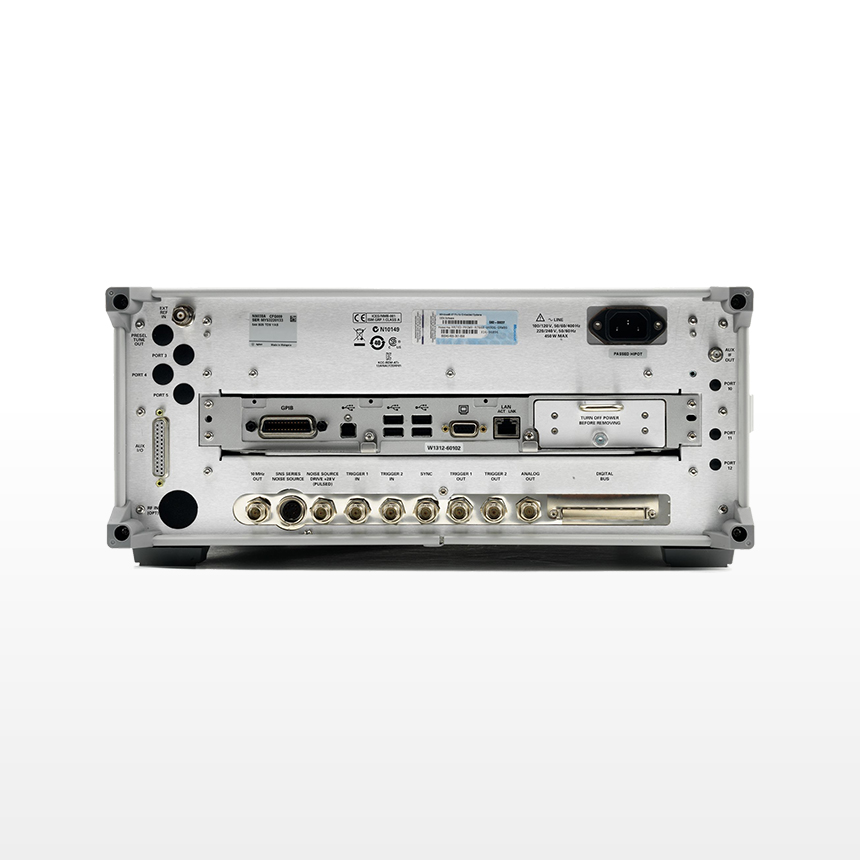

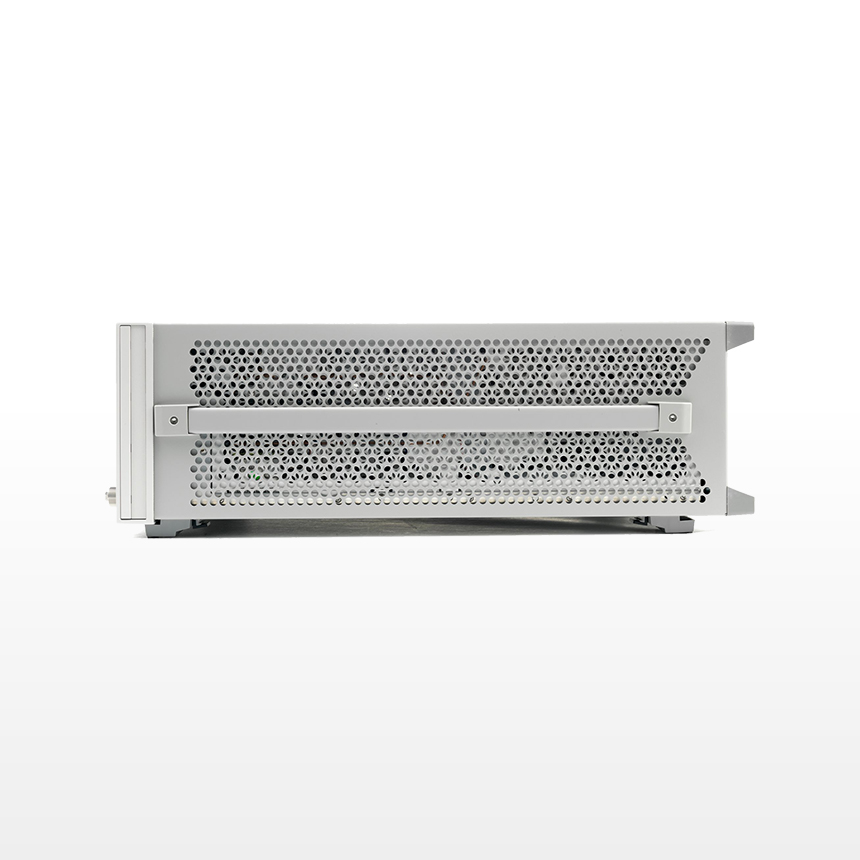

N9038A MXE EMI 接收机
频率范围：3 Hz 至 44 GHz，应用符合标准的接收机执行 EMC 测试
主要特性和功能
应用符合标准的接收机执行 EMC 测试：CISPR 16-1-1: 2010，MIL-STD-461F；
确保测试流程的精度、可复验性和可靠性，增强您的测试信心；
快速 FFT 扫描支持时域扫描，可以缩减总体扫描时间；
频谱监测功能可以帮助在最终测量前轻松确定峰值发射的频率；
使用频谱实时分析、条形图、游标、扫宽缩放、缩放扫宽频谱图的增强诊断功能。
技术指标
| 频率 | 无 |
|---|---|
| 频率选件 | 3.6, 8.4, 26.5, 44 GHz, Mixers to 1.1 THz |
| 标准衰减器衰减范围 | 70 dB |
| 标准衰减器步进 | 2 dB |
| 实时带宽选件 | 85 MHz |
| 1 GHz 时的 DANL | -167 dBm |
| 最大分析带宽 | 85 MHz |
| 1 GHz 时，1 MHz 频偏处的相位噪声 | -136 dBc/Hz |
| 1 GHz 时，10 kHz 频偏处的相位噪声 | -114 dBc/Hz |
| 1 GHz 时，30 kHz 频偏处的相位噪声 | -114 dBc/Hz |
| 无杂散动态范围 | 76 dBc |
| 三阶截获（TOI），1 GHz 时 | 无 |
| 可用应用 | 是 |
| 最大实时带宽 | 85 MHz |
| 总体幅度精度 | ±.23 dB |
| 带宽选件 | 10 standard, 25, 85 MHz |
| 性能水平 | ◆◆◆◆◆◇ |
| 应用——蜂窝 | 无 |
| 应用——数字视频 | 无 |
| 应用——通用 |
|
| 应用——无线连通性 | 无 |
| 1 GHz 时的最大三阶动态范围 | 无 |
| 100% 截获概率的最短信号持续时间 | 3.7 μs |
| 显示视图 |
|
| 触发 |
|
| 使用频率模板触发的应用软件 |
|
| 2 GHz 时的 DANL，不配备前置放大器 | -150 dBm/Hz |
| 10 GHz 时的 DANL，不配备前置放大器 | -151 dBm/Hz |
| 台式 | 是 |
| Real-Time Data Streaming | 是 |
选件
Security Features
N9038A-SSD
额外的可拆卸固态硬盘
N9038A-SS1
Additional removable solid state drive, Win10
Frequency range
N9038A-526
频率范围，3 Hz 至 26.5 GHz
N9038A-508
频率范围，3 Hz 至 8.4 GHz
N9038A-544
MXE EMI 接收机，3 Hz 至 44 GHz
N9038A-503
频率范围，3 Hz 至 3.6 GHz
Connectors
N9038A-YAS
Y 轴输出
N9038A-CNF
连接器，射频输入，N 型，阴头
N9038A-C35
连接器，射频输入，3.5 mm 阳头
Calibration options
N9038A-UK6
Commercial calibration certificate with test data
N9038A-A6J
ANSI Z540-1-1994 校准
N9038A-AMG
校准 + 不确定度 + 保护频段（认证）
Bandwidth
N9038A-B25
分析带宽，25 MHz
N9038A-B85
分析带宽，85 MHz
External Mixing
N9038A-EXM
External Mixing
Accessories
N9038A-DVR
DVD-ROM/CD-R/RW drive
N9038A-1CP
Rack mount and handle kit
N9038A-1CN
Front handle kit
N9038A-1CM
Rack mount kit
Additional Documentation
N9038A-AB2
Printed copy of EMI Receiver Chinese Getting Started and Troubleshooting Guide
