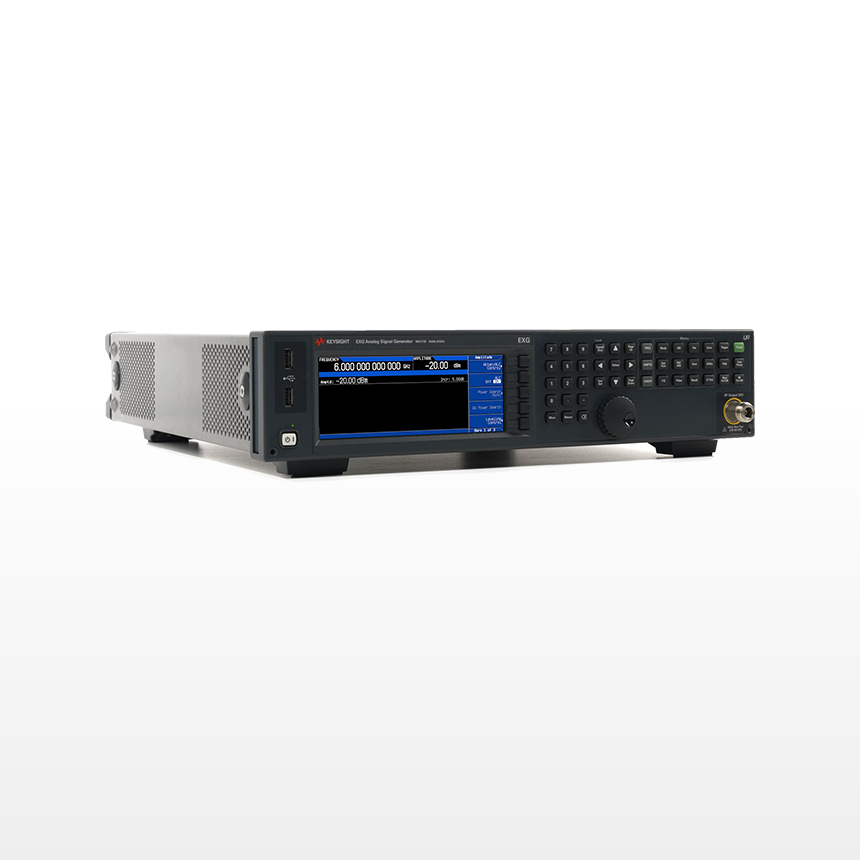

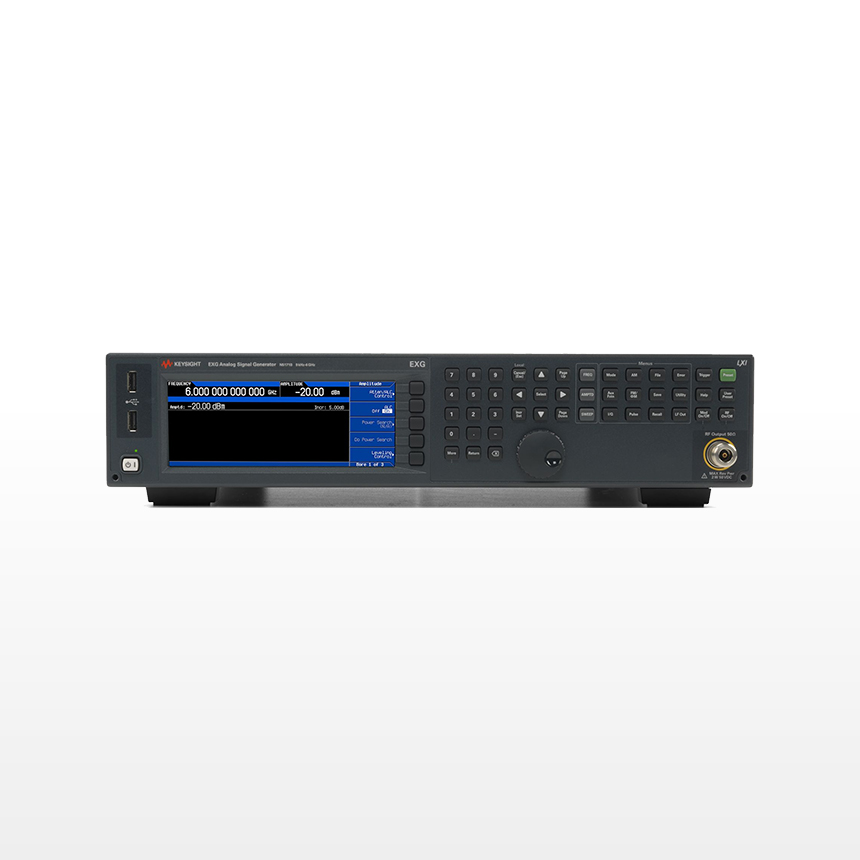

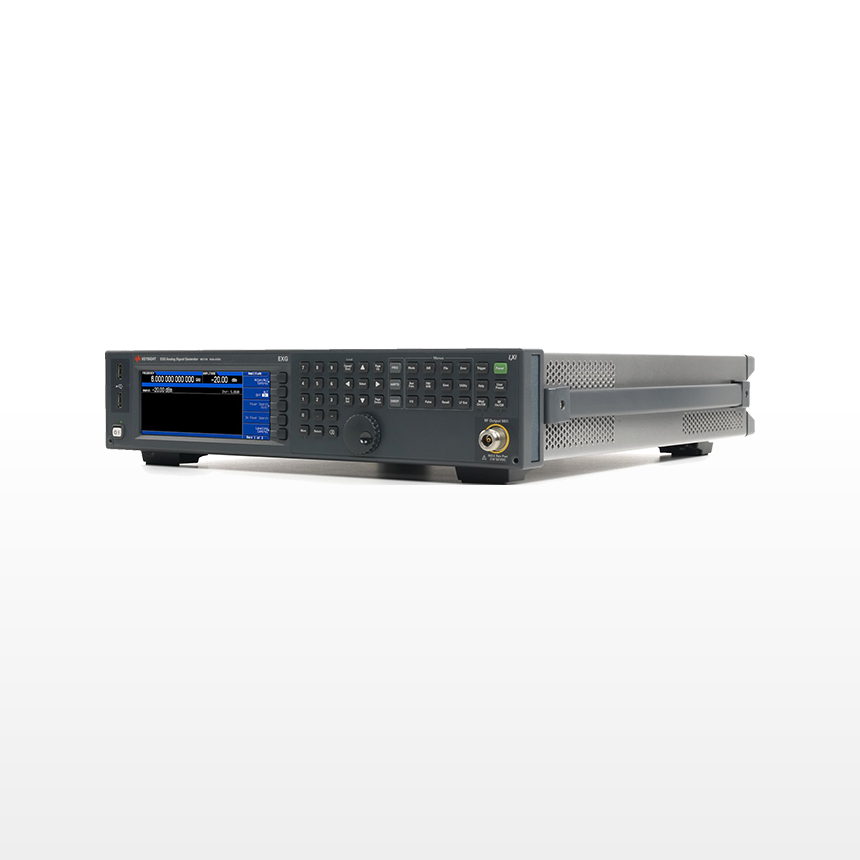

N5183B MXG 微波模拟信号发生器

快速、紧凑型2U模拟微波信号发生器

品牌:Keysight(是德)

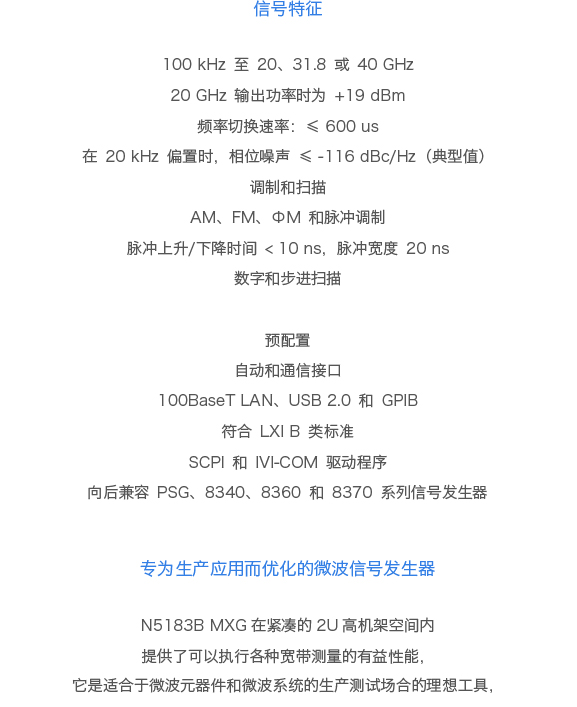

主要特性和功能:

快速、紧凑型(2U)信号发生器,可以在实验室、仓库或现场替代 PSG 使用;

频谱纯度可与 PSG 相媲美,以满足严苛的雷达模块和系统测试需要;

补偿系统损耗和驱动大功率放大器:+19 dBm 输出功率、-55 dBc 谐波和 -68 dBc 杂散(20 GHz 时);

600 µs 的快速切换可以减少校准时间;

利用 5 台内置函数发生器,可轻松仿真窄带线性调频信号和雷达天线扫描。

所有型号

  • 产品型号

概述 技术指标 评论





技术指标


频率
频率选件 13, 20, 31.8, 40 GHz
性能水平 ◆◆◆◆◇◇
1 GHz 时的输出功率 +23 dBm
1 GHz 时,20 kHz 频偏处的相位噪声 -130 dBc/Hz
频率转换 ≤ 600 μs
1 GHz 时的谐波 < -40 dBc
IQ 内部/外部调制带宽
1 GHz 时的非谐波 -72 dBc
扫描模式
  • 列表
  • 步进
基带发生器模式
软件——通用
  • 多功能发生器
  • 脉冲
  • 脉冲串发生器
  • AM, FM, PM
软件——蜂窝/无线连通性
软件——音频/视频广播
软件——检测/定位/跟踪/导航
波形回放存储器
1 GHz 时的频率调制最大偏移 4 MHz
100 kHz 频偏时的频率调制率
普通模式下的相位调制最大偏移 0.5 至 64 rad
高带宽模式下的相位调制最大偏移 0.05 至 6.4 rad
幅度调制最大深度 100%
幅度调制率 0 to 100 kHz
模拟


选件


频率范围
N5183B-513
N5183B-520
N5183B-532
N5183B-540
一般性能特征
N5183B-UW2
N5183B-UNZ
N5183B-UNW
N5183B-UNT
N5183B-303
N5183B-1ER 灵活的参考输入(1-50 MHz)
N5183B-UZ2
N5183B-1EA
N5183B-1E1
N5183B-006
N5183B-UNY
N5183B-SD0 没有内部非易失性存储器
连接器类型
N5183B-1ED
连接器配置

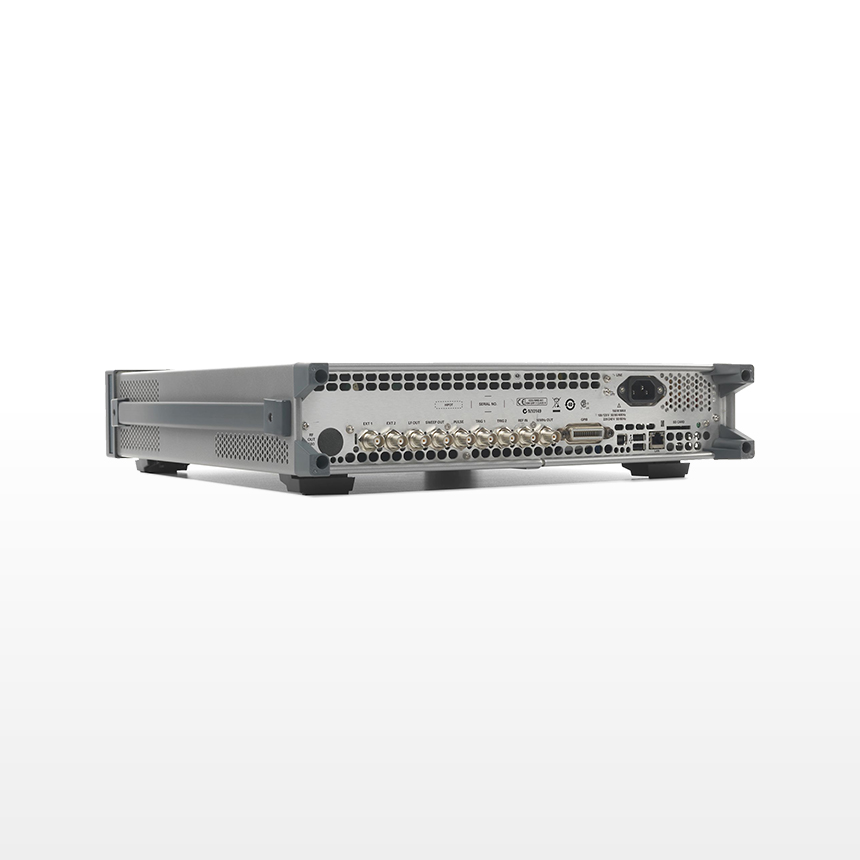

N5183B-1EM 将所有连接器移至后面板
校准文件
N5183B-UK6 商业校准证书及测试数据
N5183B-A6J ANSI Z540-1-1994校准
N5183B-AMG
配饰
N5183B-AXT 硬运输箱
N5183B-CVR 前面板盖
文献资料
N5183B-ABJ 日本-日语印刷用户指南
带有订阅的软件
N5180320B 脉冲列发生器
