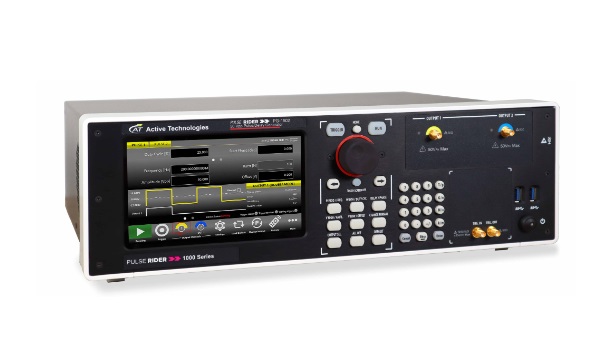

PG1500高压脉冲信号发生器

高压脉冲发生器

品牌:Active Technologies

主要特性和功能:

单通道/双通道可选

上升/下降时间:< 400ps(20%-80%)

脉冲宽度:1ns 至 > 1 s

可调输出电平:100mVpp至50Vpp @50Ω

可调基线偏置±25V

重复率高达400MHz



所有型号

  • 产品型号

  • PG1501

  • PG1502

概述 技术指标 评论

Pulse Rider PG1500系列包括一组快速上升时间脉冲发生器,通过使用最简单的触摸屏显示界面(SimpleRider™)提供优质的信号完整性), 它允许在几次触摸屏幕时创建脉冲。信号输出电压可在±25V的窗口内以400ps边缘速率调整至50Vpk。其创新的硬件架构提供了生成多个脉冲序列的可能性,例如具有完全独立定时参数的双脉冲、三脉冲或四脉冲。脉冲骑乘脉冲发生器的最大重复频率为400MHz,最小脉冲宽度为1ns@50V



主要特点:

  • 单通道/双通道可选

  • 上升/下降时间:< 400ps(20%-80%)

  • 脉冲宽度:1ns 至 > 1 s

  • 可调输出电平:100mVpp至50Vpp @50Ω

  • 可调基线偏置±25V

  • 重复率高达400MHz

  • 宽度分辨率10ps

  • 连续、单次、突发、门限、外部触发模式

  • 触发进入输出抖动 < 30ps RMS

  • 便于同步的外部时钟输入和时钟输出


主要技术指标:

型号 通道数 上升/下降时间(20%-80%) 输出幅度@50Ω 偏置电压 脉冲宽度
PG1501 1 <400ps 0 - 50Vpp ±25V 1ns - >1s
PG1502 2 <400ps 0 - 50Vpp ±25V 1ns - >1s


主要应用:

应用一:高性能脉冲测试


无论是产生复杂脉冲串、一系列雷达脉冲、高级研究脉冲、激光和光学实验以及半导体测试,PG-1500都是您所有最复杂测试和尖端应用的理想合作伙伴。

应用:

  • 大学教育和研究

  • UWB信号源与通信

  • 探地雷达(GPR)测试

  • 半导体特性

  • 脉冲激光二极管驱动器

  • 快速电光调制器

  • 激光雷达



应用2:产生多脉冲
PG1500可以将多个脉冲组合在一起以获得双脉冲,三脉冲和四脉冲,这些脉冲在半导体测试,雷达设计和激光/光学实验中非常有用。使用此功能,PG1000可以创建频率高达400 MHz的类似时钟的信号。
亮点

  • 双,三和四脉冲模式

  • 频率高达400 MHz

  • 半导体测试,雷达,激光雷达和激光应用




应用3:UWB雷达设计与测试
PG-1500系列脉冲发生器可使用图形界面和触摸屏显示器轻松创建具有不同脉冲宽度,重复频率和幅度的脉冲。
遵循该解决方案,可以节省开发脉冲系统的时间,并将精力集中在雷达设计和测试目标上。
亮点

  • 易于使用的Simple Rider用户界面

  • 简化巡视雷达的设计和测试

  • 主雷达和副雷达脉冲生成和多目标仿真



应用4:探地雷达(GPR)测试


探地雷达(GPR)是一种利用雷达脉冲对地下进行成像的地球物理方法。探地雷达的性能主要取决于脉冲发生器,并通过分辨率、探测距离等进行评估。

窄宽度、高重复频率和高振幅的脉冲通常具有更好的分辨率。PG-1500系列允许产生高达50 Vpp脉冲,窄宽度为1 ns,最大重复率为400 MHz。

亮点

  • 地球科学、军事、车辆定位应用

  • 结构和路面的无损检测

  • 考古和墓地应用



应用5:半导体应用


在非易失性RAM应用的新技术几乎每天都需要更快的脉冲信号:PG1500可以产品400ps边沿时间,幅度高达50 Vpp,时间分辨率10ps(垂直分辨率10mV)的脉冲信号,可以完美契合多种测试需求。
现代MOSFET晶体管的发展面临的挑战是在MOS电容器中使用高κ材料作为介质,这一方面可以减少通过隔离器的漏电流,但同时也会造成电荷捕获的问题。短脉冲和慢脉冲测试是研究这类问题的基本技术。
PG-1000系列脉冲发生器可提供400 ps以下的快速边沿,±25 V的基线偏移以及1ns至1s的脉冲宽度,因此它是生成用于短脉冲和慢脉冲测试的理想选择。
亮点

  • 非易失性存储单元表征

  • MOSFET测试

  • 短脉冲,慢脉冲和窄脉冲测试




应用6:激光雷达设计和高级研究应用


如今,汽车解决方案需要创建准确可靠的测试,以证明在各种测试条件下的安全性是关键:激光雷达是此类解决方案的战略组件之一。

在大型物理实验中,光电倍增管是最基本的,因为它可以将电荷中的光子转换为采集系统可以接收的光子,从而检测光子。使用Active Technologies Pulse Rider PG-1500系列脉冲发生器,可以生成不同宽度、周期和振幅的脉冲,用作激光驱动器信号。

亮点

  • 为航空航天和国防、汽车和移动设备解决方案建立LiDAR信号测试

  • 高级研究和大物理应用

  • 激光驱动器、速调管驱动器



订货信息:

  • PG1501 单通道高压脉冲发生器, 最小脉冲宽度1ns, 输出幅度50Vpp@50Ω

  • PG1502 双通道高压脉冲发生器, 最小脉冲宽度1ns, 输出幅度50Vpp@50Ω
