AWG4022任意波形发生器

集任意波形发生器、函数发生器和码型发生器于一体!

品牌:Active Technologies

主要特性和功能:

双通道,最高带宽1GHz

2.5 GS/s采样率、14位垂直分辨率 (点击观看视频介绍)

最小上升/下降时间350 ps,最大输出幅度±5 Vpp(50Ω)

最大存储深度:每通道64 Mpts

同步生成32数字通道

最多4台仪器级联同步 (点击访问 Active Technologies公司官网)

所有型号

  • 产品型号

    模拟通道

    数字通道

    最大采样率

    最大存储器深度

    垂直分辨率

    最大输出电压

    参考起价

  • AWG4022

    21 个

    16 / 32 个

    2.5 GSa/s

    64 Mpts

    14 bits

    5 V

    联系我们

概述 技术指标 评论




Arb Rider AWG4022高性能任意波形发生器


彻底改头换面的先进信号发生器新登场!



集任意波形发生器、函数发生器和码型发生器于一体!

ARB Rider系列高性能任意波形发生器提供超值的信号完整性,

并且拥有最容易使用的触摸屏接口 (SimpleRider™)。


最多4台仪器可一起同步,

轻松搭建一台真正的8通道任意波形发生器系统。




Arb Rider AWG4022高性能任意波形发生器主要技术指标


模拟通道

数字通道

采样率

记录长度

垂直分辨率

输出带宽

最大输出电压

输出电压窗口

2

16/32 (选件)

2.5 GS/s

1-64 MS/通道

14

600 MHz
1 GHz (选件)

5Vpp

20Vpp



主要技术指标:


AWG4022高性能任意波形发生器


  • 最高1GHz输出带宽
  • 2.5GS/s、14位垂直分辨率
  • 最小边沿时间低至350ps
  • 最大动态范围可达5Vpp于50欧姆
  • 最大64Mpts每通道
  • 16-32数字通道可同步于模拟生成
  • 多台仪器同步:可达8路模拟通道

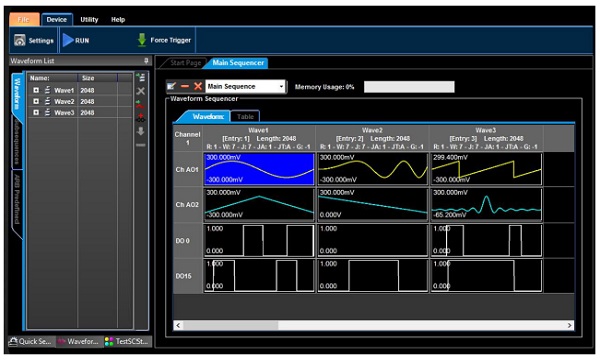

  • SW用户接口:Expert Rider可用于AWG模式,Simple Rider可用于AFG模式


操作方便性


  • 触摸屏和软键盘
  • 双模拟通道 + 32数字通道
  • 触摸手势
  • 触发、观看、生成和同步
  • 利用简洁的Rider UI轻松创建波形和脉冲
  • AFG和DPG全合一

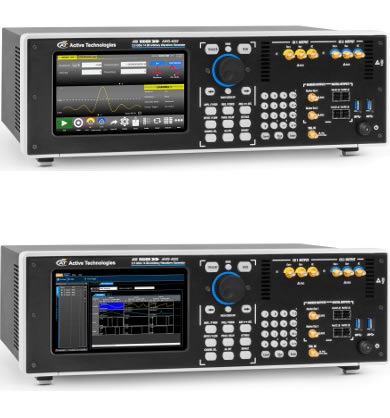

直观用户界面:Simple Rider AFG


SimpleRider UI 特别适用于快速触摸驱动以实现信号发生器操作的简易性,

利用今天最先进的技术,例如平板、智能手机上使用的电容性触摸屏技术。









通道数
2 - 4
数字通道
8 - 32 个
最大采样率
2.5 GSa/s
最大存储器深度
128 Mpts
垂直分辨率
14 bits
最大输出电压
5 V
