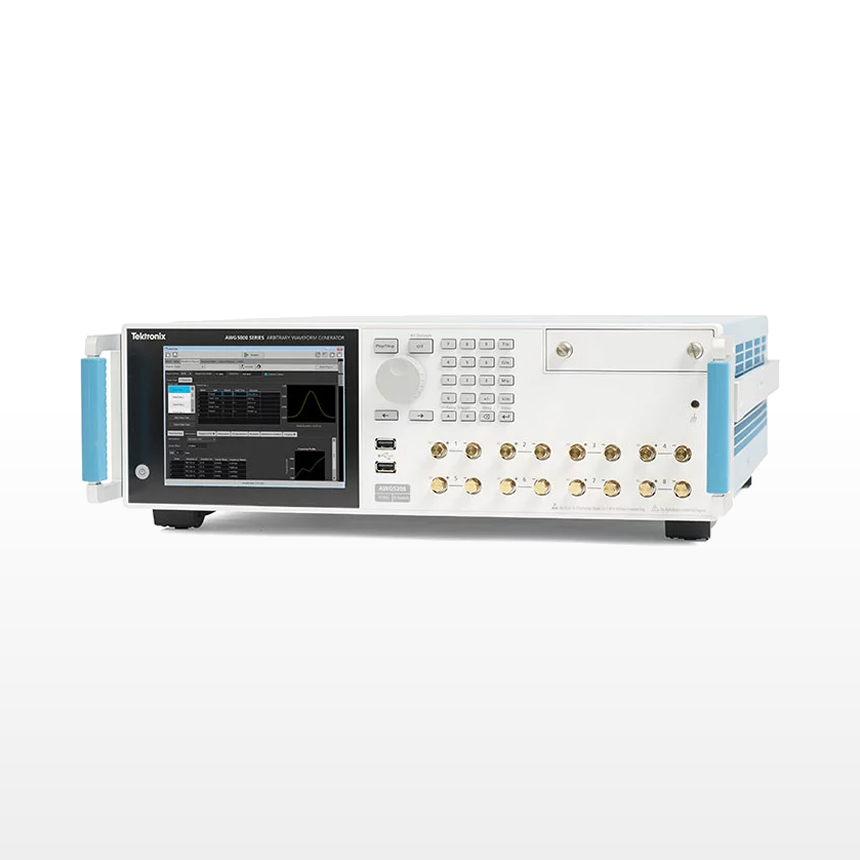

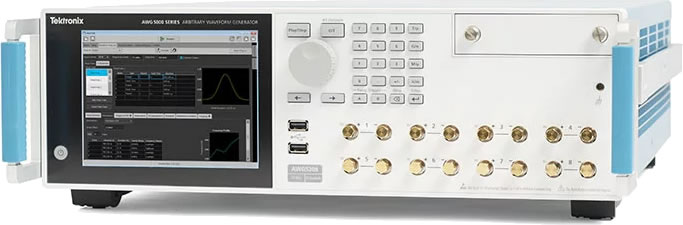

AWG5200任意波形发生器

以高性价比提供业界优异的采样率和垂直分辨率组合。

品牌:Tektronix(泰克)

主要特性和功能:

2G存储深度,16位垂直分辨率;

1.5 Ks/s - 5 Gs/s采样率;

可直接生成高达 6 GHz信号;

多达 8 个独立通道,多设备同步;

同时使用多达 8 个模拟通道、32 个数字通道和 4 个标志。

所有型号

  • 产品型号

    通道数

    带宽

    最大采样率

    垂直分辨率

    参考起价

  • AWG5202

    2

    2 GHz

    10 GSa/s

    16 bits

    US$ 58100

  • AWG5204

    4

    2 GHz

    10 GSa/s

    16 bits

    US$ 71700

  • AWG5208

    8

    2 GHz

    10 GSa/s

    16 bits

    US$ 102000

概述 技术指标 评论





AWG5200 任意波形发生器



AWG5200 任意波形发生器可满足苛刻的信号生成需求,

具有高信号保真度,能够通过多单元同步组合扩展至多达 32 个或更多通道。

非常适用于高级研究、电子测试和雷达、复杂电磁环境系统设计和测试。








构建多发射极射频信号环境变得非常简单


近年来,随着满足雷达和通信一体化的研究,

泰克在当前任意波形发生器安装了一个特定波形创建插件,使工程师能够为许多特定的应用创建特定的射频环境。

支持的应用包括模拟仿真 EW 监测的实际的无线场景/环境、带有干扰信号的雷达接收机以及相控阵列天线和 MIMO。


任意波形发生器的环境插件


新环境插件的功能包括:

能够创建多个场景并在一次编译中分配到不同的 AWG 通道。 用户最多可以创建 50 个场景。

场景由各个独立的射频发射极信号组成,每个场景用户最多可以定义 100 个发射极。






更低的噪声。 更清晰的信号。



AWG5200 任意波形发生器以高性价比提供业界优异的采样率和垂直分辨率组合。

能够基于准确的无噪声信号和 5 GS/s 16 位性能(可直接生成高达 6 G z 的信号)创建真实环境。


特点


16 位的 DAC 分辨率,5 GS/s 采样率,超低的本底噪声




可扩展、灵活、经济实惠的任意波形发生器。

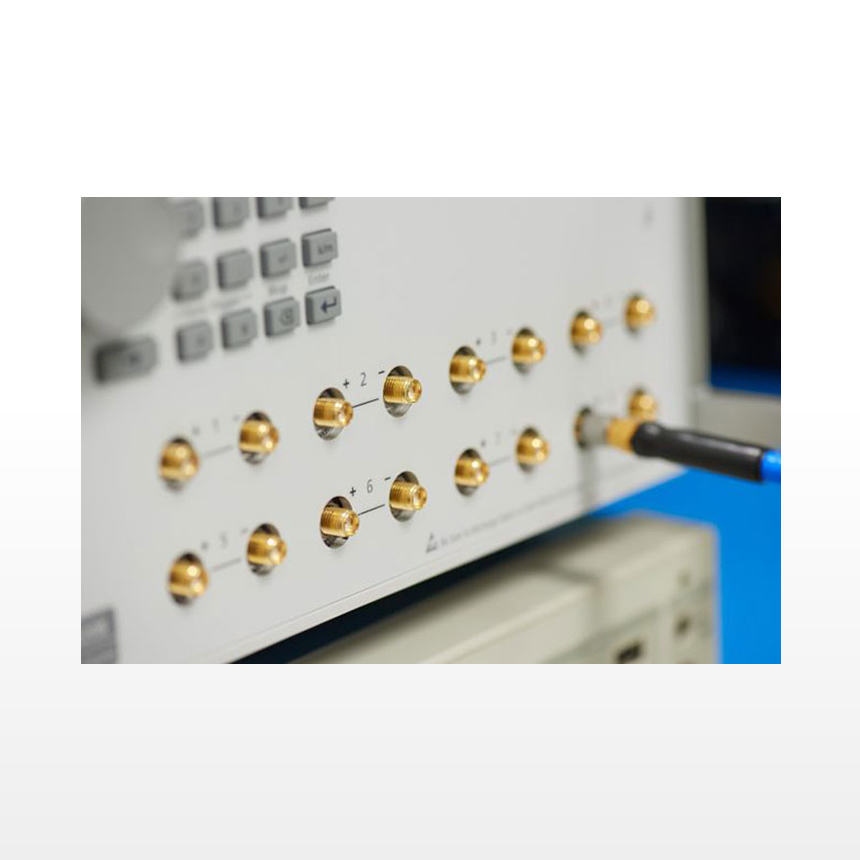

在任何设置下高效扩展,每个单元最多 8 个通道,每通道成本低并提供多设备同步。

完全集成式平台可以实现更快速的波形加载和更清晰的射频性能。


特点


同时使用多达 8 个模拟通道、32 个数字通道和 4 个标志

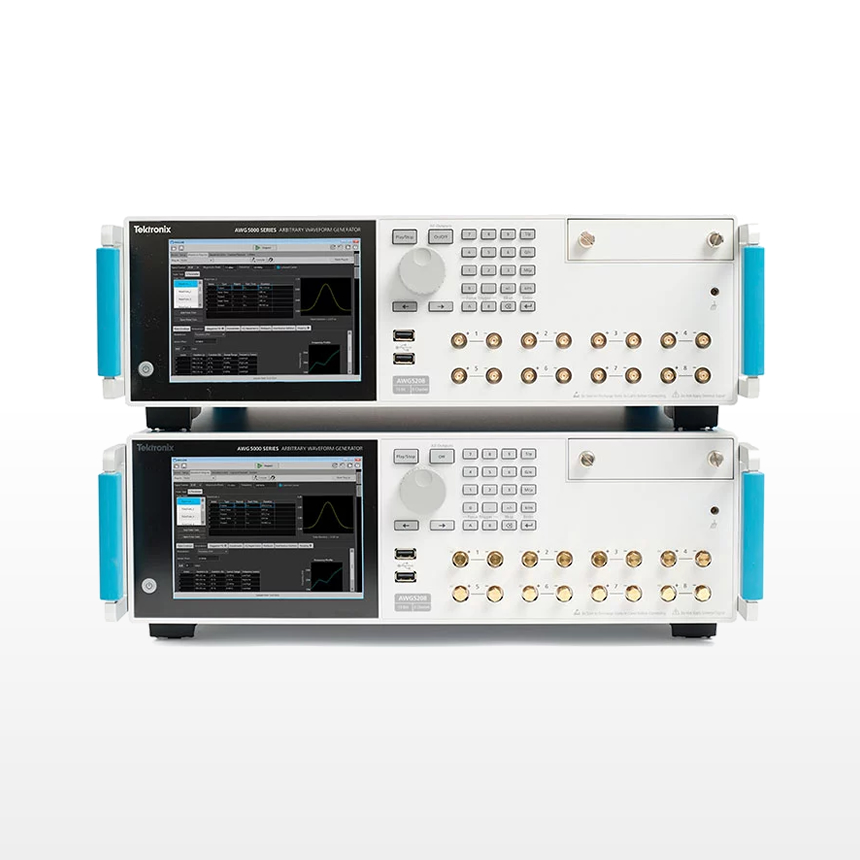

多达 8 个独立通道,多设备同步

超低的本底噪声

智能且价格低廉,每通道的基本价格低







借助任意波形发生器联机或脱机创建波形。


SourceXpress 环境在 PC 上运行,模拟 AWG5200 的原有固件。

配合插件工作时,您可以在插件之间轻松又方便地切换。

插件简化了生成复杂射频环境信号和调制雷达脉冲的过程,帮助您更快地迭代设计。


特点


雷达、射频、OFDM 插件

在PC上模拟AWG

即使无法访问 AWG,也可以创建波形

远程控制 AWG


Thumbnail





简化测试设置。


AWG5200 任意波形发生器旨在简化您的测试设置。

首先,它是一款即用型解决方案,可简化或替换您当前的复杂信号生成设置。

它向下兼容其他泰克信号发生器,让您无需重新学习设置过程。

最后,它支持通过 Matlab 脚本实现自动化测试,可简化端到端设置。


特点


AWG 向后兼容性

使用 Matlab 命令创建波形

数字上变频,动态范围宽,输出功率提供类似 VSG 的功能


Thumbnail








通道数
2/4/8
最大采样率
10 GSa/s
频率范围
4 MHz
垂直分辨率
16 bits
操作系统
Windows 10
