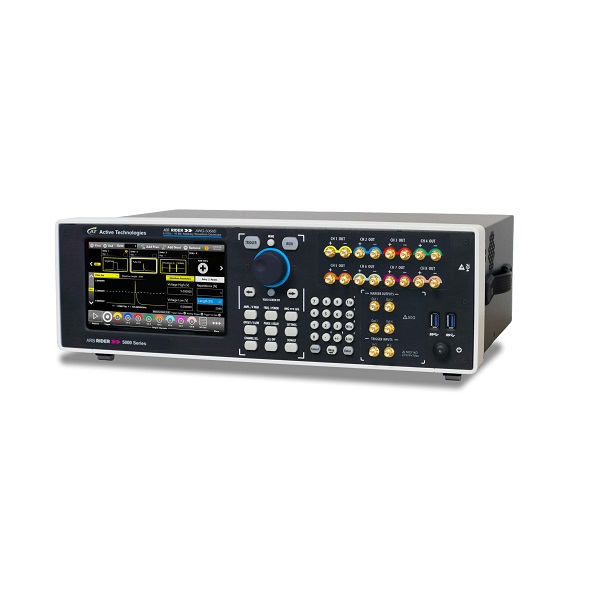

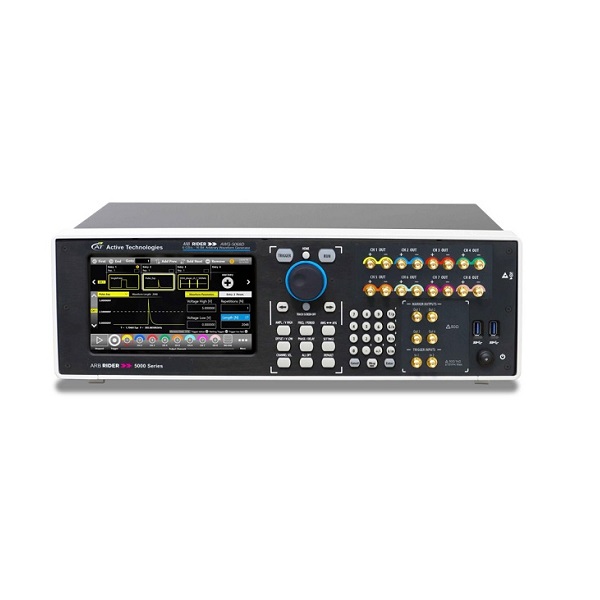

AWG5000高性能任意波形发生器

AWG5000高性能任意波形发生器

品牌:Active Technologies

主要特性和功能:

2/4/8通道,带宽2GHz

6.16 GS/s采样率、16位垂直分辨率

最小上升/下降时间<110 ps,最大输出幅度±5 Vpp(50Ω)

最大存储深度:每通道4 Gpts

同步生成32数字通道;串行码型信号产生 (观看视频)

最多4台仪器级联同步

所有型号

  • 产品型号

概述 技术指标 评论


Arb Rider AWG5000任意函数/波形/码型/串行码型发生器


彻底改头换面的先进信号发生器新登场!

集任意波形发生器、函数发生器,数字码型发生器,串行码型发生器于一体!

ARB Rider系列高性能任意波形发生器提供超值的信号完整性,并且拥有最容易使用的触摸屏接口 (SimpleRider™)。

2/4/8通道任意波形发生器。


主要技术指标:

  • 2GHz输出带宽
  • 6.16GS/s、16位垂直分辨率
  • 最小边沿时间低至110ps
  • 最大动态范围可达5Vpp于50欧姆
  • 最大4Gpts每通道
  • 最多数字通道可同步于模拟生成
  • 可以产生最高1.54Gps,2/3/4 Level 调制串行信号 ,抖动注入(SPG选件)
  • SW用户接口:Expert Rider可用于AWG模式,Simple Rider可用于AFG模式


操作方便性:


  • 摸屏和软键盘
  • 双模拟通道 + 8数字通道
  • 触摸手势
  • 触发、观看、生成和同步
  • 利用简洁的Rider UI轻松创建波形和脉冲
  • AFG和DPG全合一


具体型号:

型号 通道数 上升/下降时间(20%-80%) 输出幅度 偏置电压 最小脉冲宽度
AWG5062 2 <110ps 5Vpp@50Ω ±2.5V 230ps
AWG5062D 2 <110ps 3Vpp@100Ω(差分) ±2V 230ps
AWG5064 4 <110ps 5Vpp@50Ω ±2.5V 230ps
AWG5064D 4 <110ps 3Vpp@100Ω(差分) ±2V 230ps
AWG5068 8 <110ps 5Vpp@50Ω ±2.5V 230ps
AWG5068D 8 <110ps 3Vpp@100Ω(差分) ±2V 230ps

直观用户界面:Simple Rider AFG


SimpleRider UI 特别适用于快速触摸驱动以实现信号发生器操作的简易性,利用今天最先进的技术,例如平板、智能手机上使用的电容性触摸屏技术。

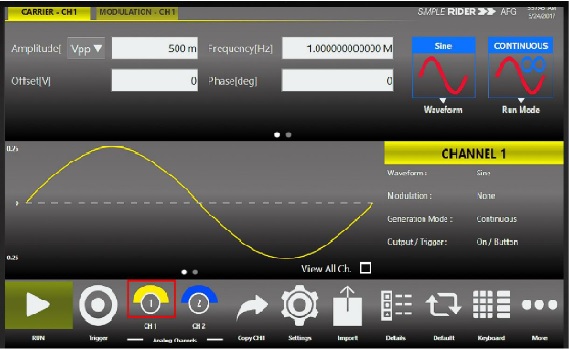

函数发生器界面

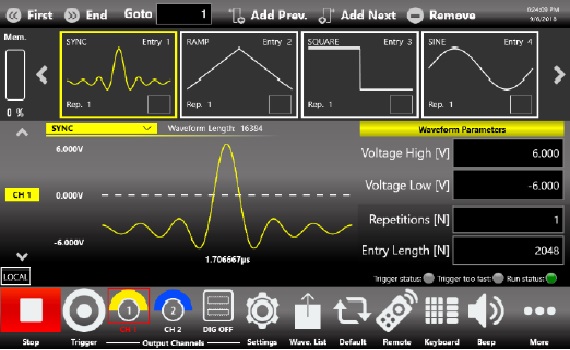

任意波形发生器界面

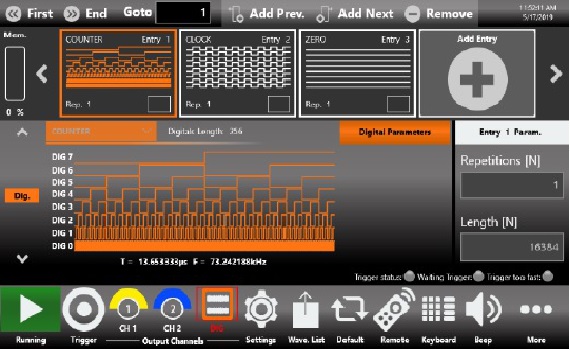

数字码型发生器界面



串行码型发生器界面(SPG选件)
