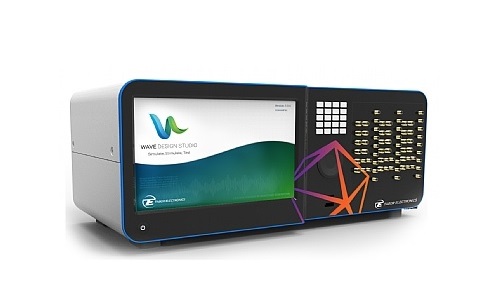

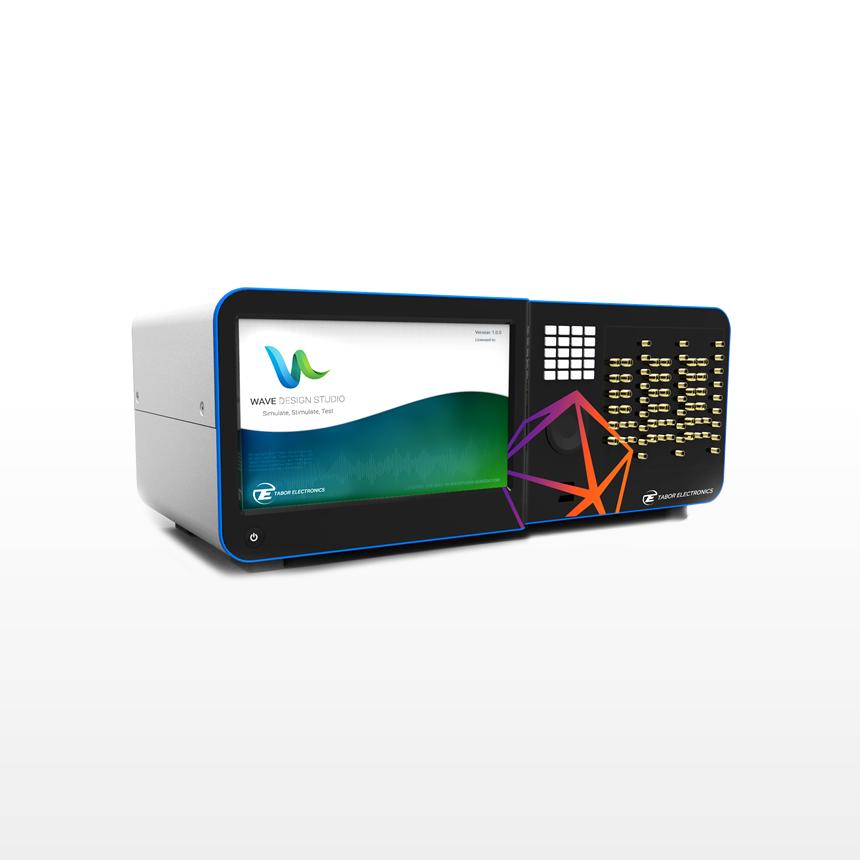

P908XB系列高性能任意波形发生器

高性能任意波形收发系统

品牌:Tabor Electronics(泰伯)

主要特性和功能:

通道数:2/4/6通道

模拟带宽:最高9GHz;存储深度:每通道16Gpts

采样率:最高 9GS/s采样率;DAC位数:16位垂直分辨率

上升/下降时间(20%-80%):<60 ps (直接输出)

输出幅度: 100mV - 1.2 Vpp(50Ω)

系统:9寸彩色触摸屏,Windows系统

所有型号

  • 产品型号

概述 技术指标 评论

P908XB 系列高性能任意波形发生器

Tabor的全新Proteus系列,世界上第一台任意波形收发系统。在其台式平台上集成了发射、接收和数字信号处理的能力。全独立操作系统,提供业界领先的性能、各种配置选项、创新的面向任务的编程和用户可编程的FPGA接口。因此,无论是用于航空航天和国防、电信、汽车、医疗还是高端物理应用,Proteus都为无限可能的世界打开了大门。


主要技术特点:

通道:2/4/6个

带宽:最高9GHz

DAC位数:最高16位

采样率:最高9Gs/s

上升/下降时间(20%-80%):<60 ps (直接输出)

存储深度:16GB/通道

输出信号SFDR: <-75dBc (DC-3GHz)

标记通道:8/16/24个

数字化仪:1/2通道,ADC位数12bit, 最高5.4Gs/s采样率,带宽9GHz (选配)

集成数字上变频器DUC

用户自定义的FPGA用于特定应用解决方案,实现实时数学运算,信号预失真补偿等

灵活而强大的序列编程,可最大程度地灵活地生成任何可想象的场景

高达6GB/S实时数据传送能力,可以实现ADC到DAC连续捕获和无限地生成波形

标准4U机箱,9英寸触摸屏,Windows操作系统

USB 3.0、10GBE 光口和Thunderbolt3 高速接口

P9082B 双通道, P9084B 四通道, P9086B 六通道

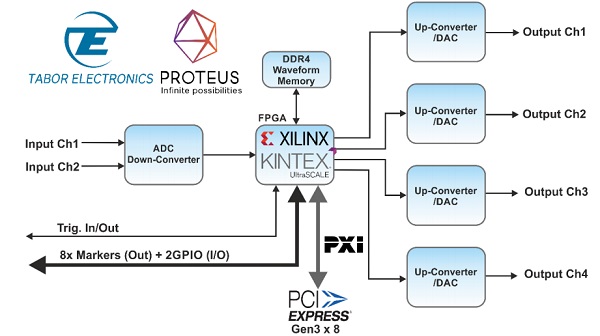

原理框图:

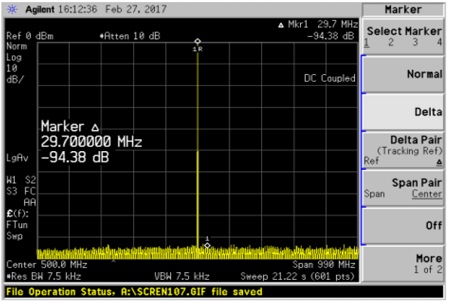

中心频率500MHz, SFDR -95dBc



模拟通道
6 个
数字通道
24 个
带宽
9 GHz
最大采样率
9 GSa/s
最大存储器深度
16 Gpts
垂直分辨率
16 bits
最大输出电压
1.2 V
