TMX多通道数据采集系统

✓ 通过Windows® 10增强安全性

✓ 使用可选的50MHz示波器卡，采样速率提高60倍

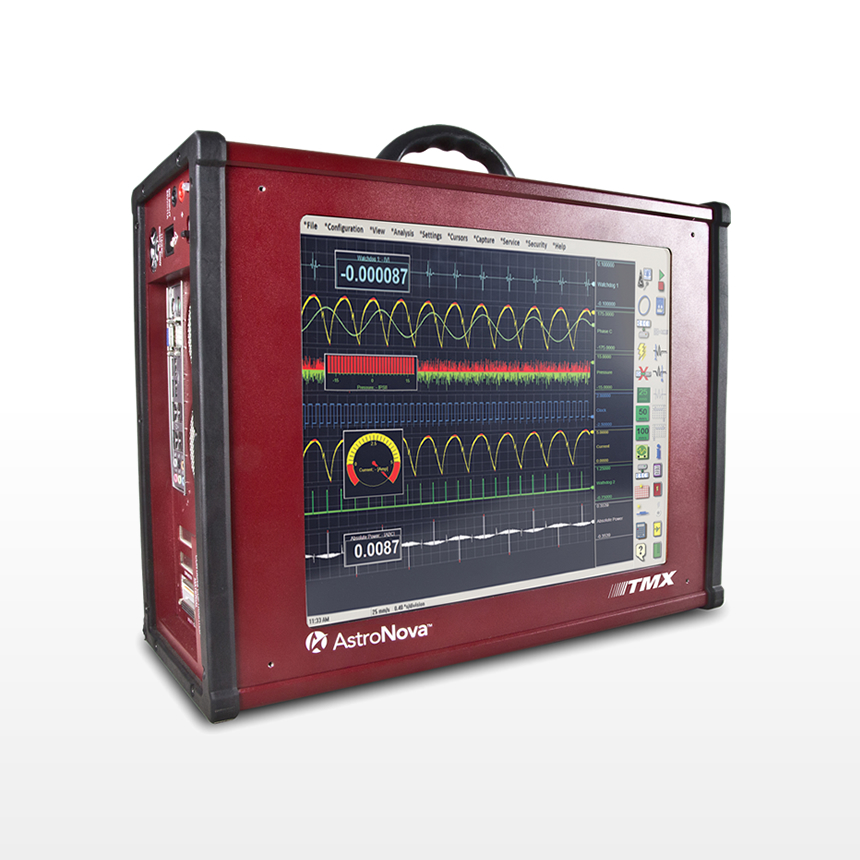

有了 TMX®，用起来更方便。无需复杂配置。TMX 带 17″ 高分辨率触摸显示屏、预定义设置选项，测试设置轻而易举。有了 TMX，可立即投入使用！

• 17″ LCD 高分辨率触摸显示屏
• 最高 96 个通道
• 1 TB 专用数据捕获移动硬盘（选配固态硬盘）
• 800 kHz采样率/通道（最多96通道）和50 MS/s（可选2通道示波器卡）
• 带宽 100 kHz

TMX 将众多输入融入一个系统当中。无论测试要求为何，TMX 都能提供满足用户需求的配置。

快速和方便设置：有了 TMX 模块化输入，就无需额外购买信号调理器或面对设置难题。TMX 接受众多输入，一次测试中可混合搭配不同传感器。您可以将压力传感器、应变仪、热电偶、高电压及其他信号都接入一个应用程序当中。最重要的是，TMX 自动将数据转化为工程单位，给出压力、应变、温度、电压等单位数据。

如果以后要求发生变化，TMX 也可相应发展，通过安装输入模块或增加扩展单元来增加更多通道。

精确同步数据捕获：无论测试 100 毫秒还是 100 小时，TMX 都不会错过哪怕是小错误。TMX 配备 1 TB 数据捕获专用硬盘，是长期趋势和高速事件检测的理想选择。强大的嵌入式示波器捕获和智能触发给出低速趋势的同时，监测并保存高采样的时间同步事件。

AstroNova 强大的 BackChannel 技术确保模拟、音频、视频和数据总线输入精准同步。我们不依靠 Windows® 同步数据。

嵌入式范围捕获：利用强大的嵌入式范围捕获和智能触发，TMX 给出低速趋势的同时，监测并保存高采样的时间同步瞬态或事件。TMX 将打上时间标记，并把重要数据嵌入趋势记录当中，确保用户捕获到关键数据细节。

多个采样速率：每次 TMX 数据捕获最多可使用四个采样速率。这便于用户为关键信号指定较高的采样速率，为趋势信号指定较低采样速率，从而管理文件大小。

触发：TMX 包含高级触发功能，用户可以根据输入信号的变化开始与/或停止记录。TMX 的循环数据缓冲区可让用户设置并记录大量预触发数据。窗口、水平和斜率触发可让您精确设置应用的触发条件，同时确保仅以对自己而言重要的事件触发。

专用硬盘：与基于 Windows 的系统不同，TMX 配备 1 TB 数据捕获专用硬盘。移动硬盘方便安全保存及轻松转移数据，机器上不留任何专有数据。

灵活的输入和数据处理：可现场配置的模块化 TMX 接受所有输入，包括模拟、视频、音频、IRIG、GPS 和 CAN 总线。TMX 配备多个可选的模拟输入模块，包括电压、高压、热电偶、电桥等。

视频：不要在重要测试的单个视频记录上浪费时间和金钱。TMX 记录 30 帧/秒的视频，与模拟数据完美同步。每帧链接到采样点，给您任何测试的惊人细节。

音频注释：将音频标注保存到数据捕获当中，对测试进行口头说明。

总线输入：TMX CAN 总线输入选项方便用户与模拟信号一起高精度显示并记录关键的总线数据。

硬件计数器：TMX 模拟输入模块均带硬件计数器，提供频率（基于时间和周期）、脉冲计数器、占空比、脉冲宽度、正交和周期检测测量。

滤波：TMX 提供最灵活的数据滤波选项。原始数据被保存到硬盘中，可供用户采用 Bessel、Butterworth 或 Chebyshev 拓扑选择捕获前或捕获后滤波，包括低通、高通、带通和带阻等滤波器。

显示

实时预览和设置 查看 ：TMX 配备一个 17″ 彩色大显示器，可供实时和捕获后浏览数据。直观的触摸式显示屏，使 TMX 的操作快捷、简单。界面图标和菜单可供直接简单的设置和操作。

所有操作通过触摸屏进行。将光标放在屏幕上，快速测量时间、采样点、平均数、最小/最大和峰峰值，斜率、RMS、求和、平方和、方差、标准偏差和面积。轻松自定义，满足您的明确需求。

仪表盘/计量仪/条形图：高级通道仪器提供多种方式直观显示通道活动。以数字或其他可视格式浏览数据，如仪表盘、横条和纵条图、针式和 LED 读数。

示波器模式：示波器模式就像是一个数字存储示波器，提供时基高分辨率，用于查看高频信号。它对于计时和同步分析、瞬态捕获及高速测试来说比较有用。可以一边使用，一边在屏幕上持续捕获数据和监测信号。

压缩式捕获：采用最小/最大方法长时间记录数据，使文件较小。以系统全带宽全面记录输入信号幅度（毛刺捕获）。压缩式捕获具有最高 800 kHz 实时数字化采样速率（视乎输入模块）和可选捕获速率，适合各种应用。可结合示波器捕获，用于捕获瞬时信号。回放数据时，可清楚观测到毛刺。

警报：提供可视指示器，指示信号高于或低于指定界限。通过设置高低报警电平规定界限。该实用程序/DIO 端口提供警报输出引脚，可用于发生选定信号警报条件时触发外部流程。

自动化和模拟：搭配在 TMX 上运行的背景程序时，DIOC-16 上的模拟输出、数字输出、继电器和计数器可实现测试模拟与自动化。通过和脚本文件一样简单，和第三方图形编程包一样大的程序，可快速创建临时或独特的测试单元，甚至报告文件。

回放与后处理

QuickLook：QuickLook 创新功能计算压缩和扩展因数，同时记录数据，让用户在几秒内回放 GB 级数据、轻松便捷地浏览大数据文件。

LookBack：TMX 特有的 LookBack 功能可让用户在捕获之时回放数据及转移先前记录的数据，而无需中断正在进行的趋势捕获，大大节约时间。

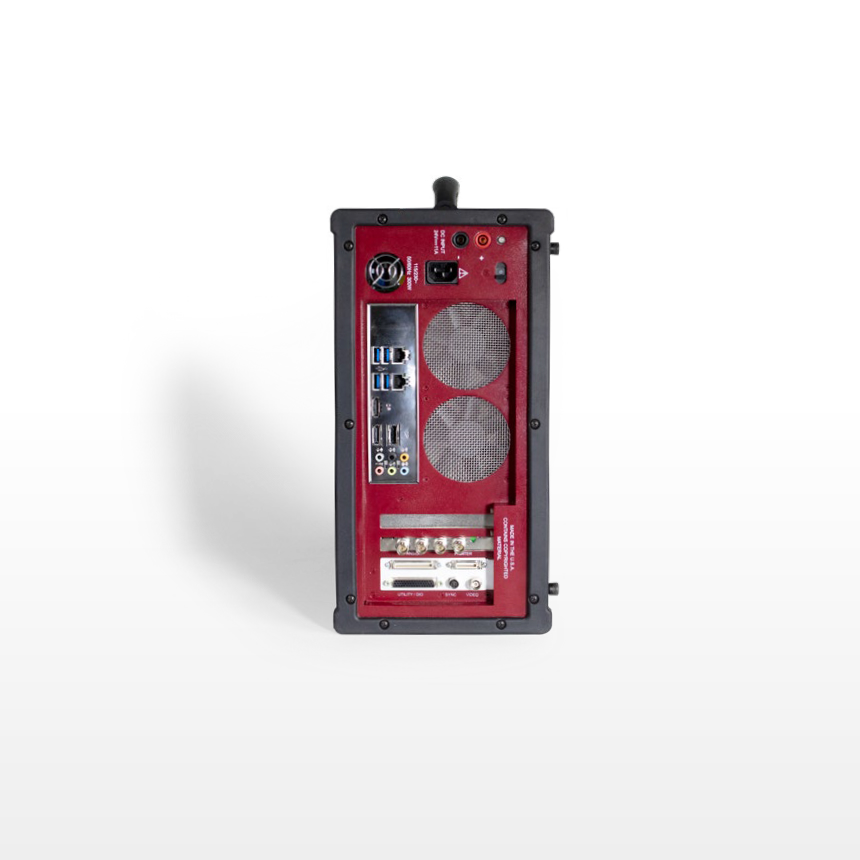

导出数据：TMX 提供多种归档和导出数据的方式。数据可打包为二进制格式导出，最大程度缩小文件大小，或导出为与大多数分析包兼容的常规 ASCII 格式。对于需要可移动媒介的应用，TMX 提供八个 USB 2.0 接口，开启无限可能。连接外部硬盘或 USB 闪存盘，一次性保存 GB 级数据。

TMX 集成一个 1000BaseT 专用以太网端口，供导出数据到您的 PC 或网络，过程一如既往地简单。直接将 TMX 连接至网络，仅上传关注的数据。以太网连接还提供从远程地点通过一系列主机命令控制 TMX 的功能。

软件

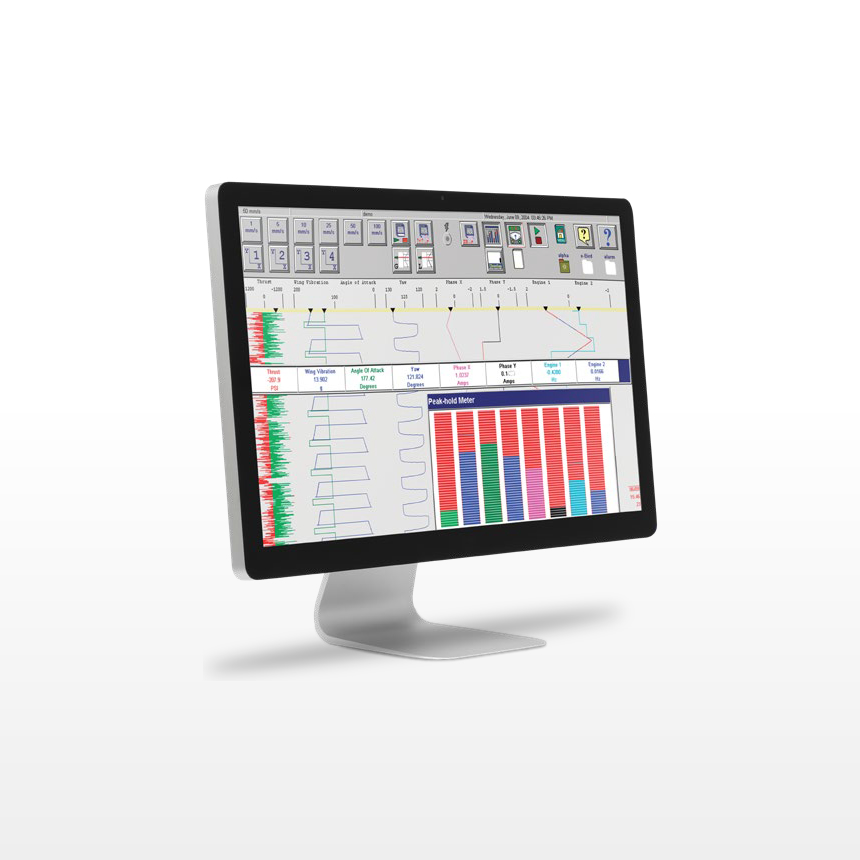

AstroVIEW® X：每台TMX包含免费的基于PC的AstroVIEW X软件，进行数据回放和分析。AstroVIEW X 可在任意 Windows PC上运行，供用户上传与回放记录仪上捕获的数据。AstroVIEW X 具备内置分析功能，将数据轻松转换为 ASCII、Excel®、Mathcad®、DADiSP® 和其他常见格式。

TMX Offline：有了 TMX Offline 软件，用户就可以在自己的 PC 上创建设置并回放数据。TMX Offline 软件在 Windows XP、Windows Vista 或 Windows 7 系统中运行，为用户提供快速配置系统、传输文件、回放并分析数据提供所有必要的工具。

LabVIEW®：TMX 可以通过设备驱动器最新版本支持 LabVIEW 图形编程软件，让工程师、科学家和其他测试开发人员通过 LabVIEW 交流针对测试单元和自动化开发平台的主机控制命令，提高生产率。

硬件配置

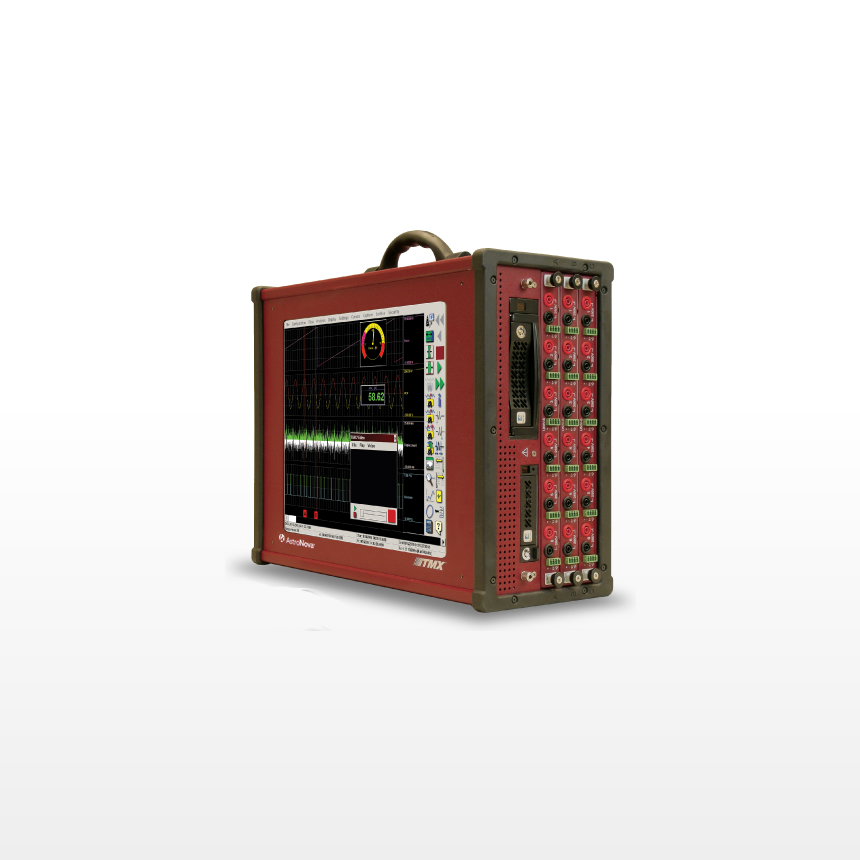

TMX 便携式数据采集系统：TMX 配备三个模块插槽，可供用户在任意地点进行测试。经过 MIL-STD-810 严格检测的工业级包装，方便用户在生产现场或远程站点自由使用。

TMX-E 扩展盒：TMX-E 扩展盒提供三个额外模块插槽，以增加通道。TMX-E 需要 TMX 基本系统以进行操作。

机架式 TMX-R：如果需要一个可以整合到自有测试台的高速数据采集系统，TMX 数据采集系统的机架版 TMX-R 具备所有相同的功能和特点。TMX-R 可安装到一个十九英寸的标准机架中，含六个模块插槽。

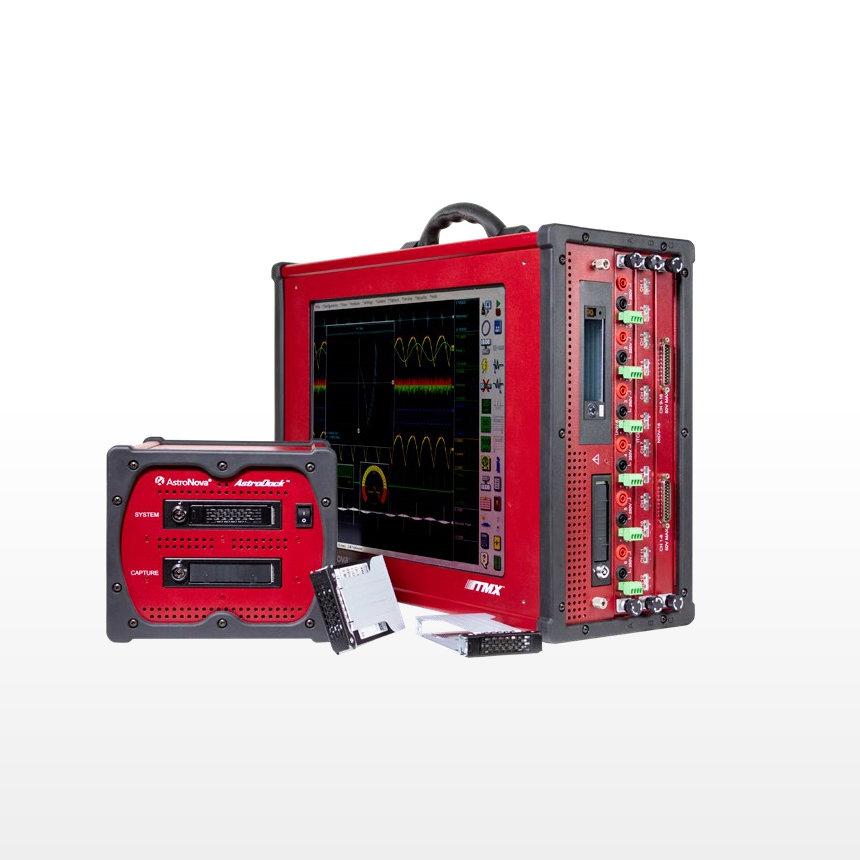

AstroDock PC 扩展坞：

AstroDock 是一款双驱式扩展坞，从任意 TMX 记录仪接受移动硬盘。扩展坞通过 USB 2.0 接口连接到 PC，可供立即回放及直接传输数据捕获文件到计算机中。

选配的 AstroDock 组件可让用户移除 TMX 上的硬盘并将其安装到直连 PC 的 AstroDock，将所有数据立即转移到计算机。AstroDock 完全消除了数据传输时间。立即在 PC 上开始回放数据。

将新的捕获硬盘插入 TMX 记录仪中继续记录数据，同时在 PC 上回放和归档。处理大数据文件从未如此简单快捷！
