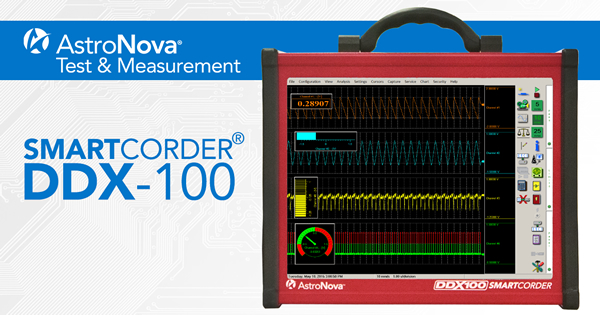

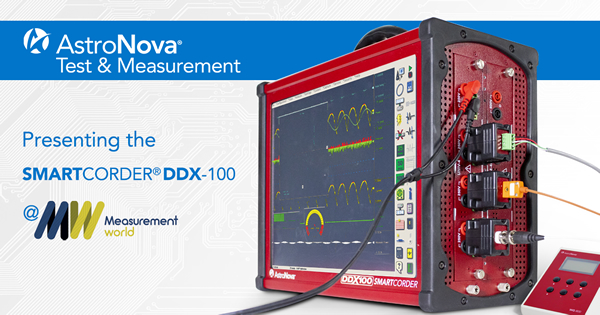

SmartCorder® DDX-100

全新的便携式数据采集系统

集成了记录、回放与分析数据所需的全部组件。

尺寸小、重量轻、电池供电设计，让这款最新数据采集产品成为极为方便的系统，具备几乎适合所有应用的功能。

包括：

航空航天、汽车、电力和公用设施、制造、轨道交通、研发、产品和使用寿命检测

为用户提供强大的 8-32 通道便携式数据采集系统，它是众多先前的 Dash 产品的新版本。改进包括：

减少重量和尺寸

具吸引力的价格

更多新功能和特点

一台轻量便携式数据采集系统，是需要记录数据的任何应用的理想选择。

SmartCorder DDX-100 接受 2 个信号输入模块，并具备许多卓越特点，例如：

每台设备配备 8-32 通道，可选择两个信号输入模块

信号输入类型：电压、热电偶、RTD 和 IEPE 传感器

八个 0-5 伏离散 (TTL) 输入

200k 个样本/秒/通道，带单个 带单个A/D 用于同步记录 每通道独立

含数字滤波、计数器和其他高级处理功能

500GB 标准硬盘（选配固态硬盘）

一个数据捕获中可选 3 种不同样本速率

USB 3.0，千兆以太网和 HDMI 视频输出

IRIG、CAN 总线和 GPS 选配

SmartCorder DDX-100 使用以易用性和数据完整性而著名的 AstroNova® 高级软件

取得、处理并在内部保存所有数据。

如果是需要更多通道的应用情况，SmartCorder DDX-100 可结合 AstroNova Daxus 数据采集系统，

完全同步记录成百上千个通道的数据。

SMARTCORDER DDX-100 的特点

• 实时：
• 在 15 英寸触摸板显示屏上以滚动波形样式查看数据。
•

• 示波器模式：
• DSO模式显示对于高速信号细节或者期望观察固定波形非常有用。嵌入式示波器功能支持一次记录中包含高分辨率捕获找到毛刺信号，同时可以长达数月的记录低速趋势信号。
•

• 审核：
• 用户可通过审核功能检查当前正在记录的数据。该功能便于用户审阅捕获的数据，针对分析而设计，包括扩展、压缩、搜索功能、测量等。
•

• 工程单位：
• 对任意应用，选择任意通道设置线性比例来设置单位。可以 Amps、PSI、RPM、Ft-lbs 等熟悉的术语查看数据。
•

• 仪表盘：
• 多种仪表格式可供选择，如标准度量、数字、横条和纵条图、针式和 LED 读数。显示屏数据通过内置仪表盘采用易于阅读的可视格式。这些仪表可置于屏幕上的任何位置并缩放尺寸。
•

• 光标：
• 时间、频率、平均数、最大/最小和峰峰值和斜率、RMS、求和、平方和、方差、标准偏差和面积。
•

• 衍生通道：
• 强大的基于波形数据的实时或捕获后数学计算。函数包括加、减、乘、除、平方根、对数、三角函数等。
•

• 尺寸：
• 高 300 mm x 宽 366mm x 深 168mm（高 11.8” x 宽 14.4” x 深 6.6”），重量仅 8.4kg (18.5lbs)。

可选接口

用于汽车测试和其他应用的 CAN 总线

适合航空航天应用的 IRIG 时间码

针对交通运输或其他应用的 GPS 时间和位置标记
