高性能波长可调谐激光器TSL-710

Santec旗舰产品

Santec波长可调谐激光器波长与型号对照表

可调激光器列表

Model	TSL-550		TSL-710		TSL-770
	Type A	Type C
Built-in systems	Wavelength monitor Attenuator and Power monitor		Wavelength monitor Attenuator and Power monitor		Wavelength monitor Attenuator and Power monitor
Wavelength characteristics
Supported bands – scan range	O (1260-1360 nm) – 100 nm ES (1355-1485 nm) – 130 nm CL (1500-1630 nm) – 130 nm SCL (1480-1630 nm) – 150 nm U (1560-1680 nm) – 120 nm		SCL (1480-1640 nm) – 160 nm		CL (1490-1630 nm) – 140 nm SCL (1480-1640 nm) – 160 nm
Scanning type	Bidirectional sweep Bidirectional step		Bidirectional sweep Bidirectional step		Bidirectional sweep Bidirectional step
Scanning speed	1~100 nm/sec		0.5~100 nm/sec		0.5~200 nm/sec
Absolute wavelength accuracy (Typ. Accuracy @ 25°C)	± 20 pm (± 15 pm)	± 5 pm (± 2.5 pm)	± 2 pm (± 1 pm)		± 2 pm (± 0.5 pm)
Optical power characteristics
Max Output Power	≥ 13 dBm		≥ 13 dBm		≥ 13 dBm
Output Power	O-band/CL-band/U-band		–		CL-band
	>10dBm	Full range			>10dBm	1500-1630nm
	–				>8dBm	Full range
	ES-band				–
	>10dBm	1380-1485nm
	>7dBm	Full range
	SCL-band		SCL-band		SCL-band
	>10dBm	1500-1630nm	>10dBm	1500-1630nm	>10dBm	1500-1630nm
	>7dBm	Full range	>7dBm	Full range	>7dBm	Full range
Spectrum
SMSR (typ.)	≥ 45 dB		≥ 45 dB		≥ 50 dB
Signal to SSE ratio	≥ 80 dB/nm (O, ES, CL, SCL) ≥45 dBnm(U)		≥80 dB/nm		≥80 dB/nm
Line width (Typ.)	400 kHz	200 kHz	100 kHz		60 kHz

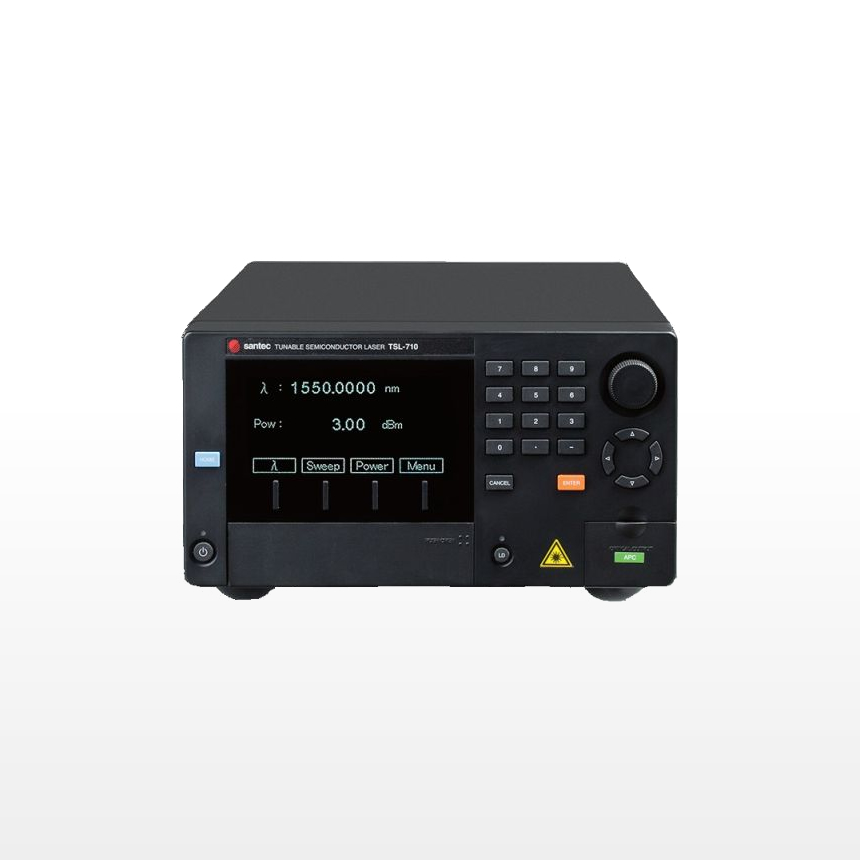

波长可调谐激光器TSL-710

作为Santec的旗舰产品，TSL-710具有很高的性能配置。配合着高输出功率和高信噪比，TSL-710在光学测试方面具有非常突出的表现。

【特征】

・宽波长覆盖范围：1480-1640nm（SCL band）

・±2pm波长精度和0.1pm的波长分辨率

配合着高输出功率和高信噪比，TSL-710在光学测试方面具有突出的表现。为降低ASE光噪音采用独特的外部共振腔设计使信噪比高达90dB/0.1nm以上，同时仍保持+10dBm的高输出功率。

TSL-710还具有精确调节和相干控制特性。配有标准SCPI命令集的GPIB接口适用于远程控制和自动处理。

TSL-710在测试高隔离度器件时，由于具有高输出光功率及极高的信噪比的特性，即使分出多路光也能测试出器件的更多细节，尤其对于DWDM (密集型波分复用)和WSS (光开关)这样的下一代部件的测试评价领域TSL-710都是绝佳的选择。

TSL-710具有极好的波长特性，±2pm的高波长精确度、0.1pm的高波长分辨率和<100kHz的窄线宽。

TSL-710覆盖160nm的可调谐范围，和之前的仪器相比，TSL-710提高扫描重复率用于提高产出测试流量。

小于100kHz的窄线宽使得TSL-710无论是作为相干传输的本机振荡器，还是干涉测试和传感器应用都能够胜任。

通过使用我们的专用软件，TSL-710也可以应用于WDL和PDL的测量。

性能：

宽波长可调谐范围1480-1640nm

高波长精度 ±2pm

波长分辨率 0.1pm

高输出功率 +10dBm

高信噪比 90dB/0.1nm

窄线宽 100kHz

应用：

光学器件测量

光纤传输测试

光子材料特性

相干相关的应用

光谱测量

TSL-710可以和光功率计或者光谱分析仪相连接，用于测定波长特性。

支持测试的操作软件可快速便捷的设定测试参数。

操作软件所支持的仪器类型：

Agilent 816xA/B, N774xA光功率计

Yokogawa AQ2200 系列光功率计，AQ6317x, AQ6319, AQ6370x 等光谱分析仪

dBm光器件光谱分析仪

Fiberpro CA3000光器件光谱分析仪……等等

特性：

波长 vs. 输出功率

–宽波长范围–

光谱

–高输出功率&高信噪比–
