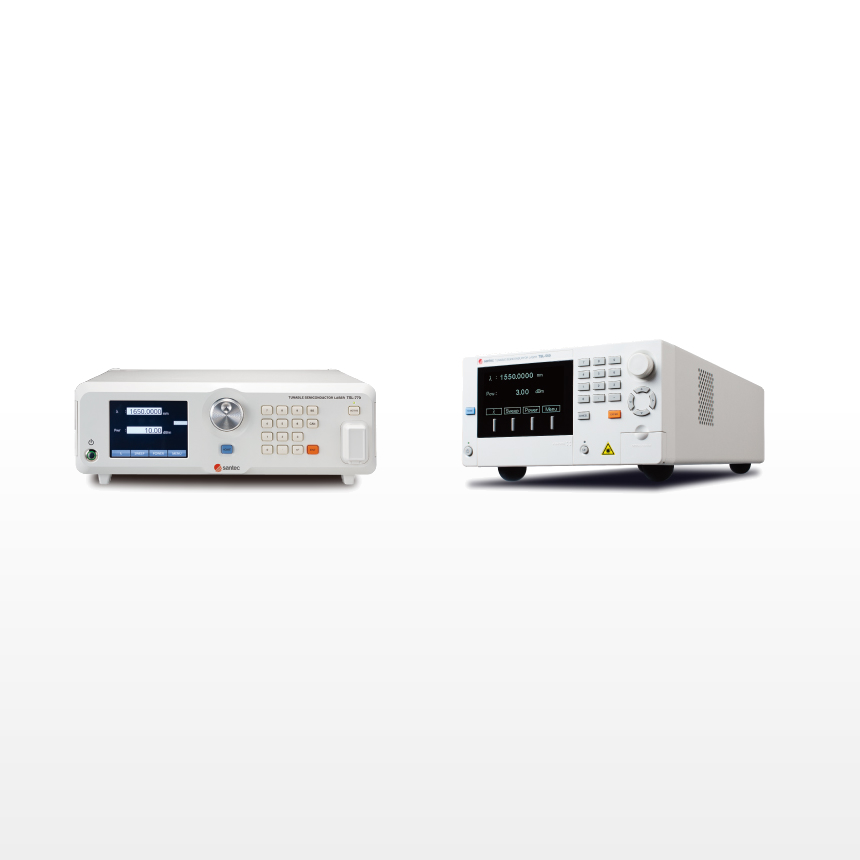

高性能波长可调谐激光器TSL-550

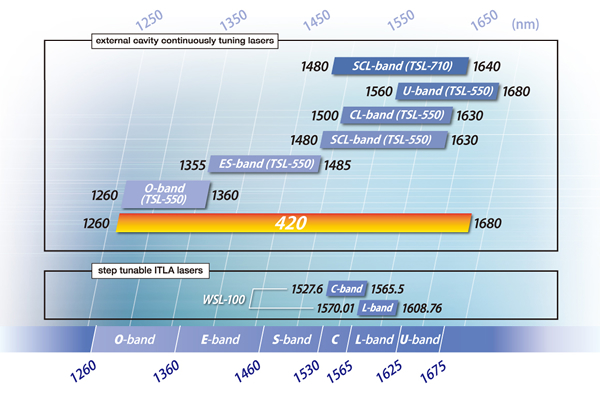

Santec波长可调谐激光器波长与型号对照表

可调激光器列表

Model	TSL-550		TSL-710		TSL-770
	Type A	Type C
Built-in systems	Wavelength monitor Attenuator and Power monitor		Wavelength monitor Attenuator and Power monitor		Wavelength monitor Attenuator and Power monitor
Wavelength characteristics
Supported bands – scan range	O (1260-1360 nm) – 100 nm ES (1355-1485 nm) – 130 nm CL (1500-1630 nm) – 130 nm SCL (1480-1630 nm) – 150 nm U (1560-1680 nm) – 120 nm		SCL (1480-1640 nm) – 160 nm		CL (1490-1630 nm) – 140 nm SCL (1480-1640 nm) – 160 nm
Scanning type	Bidirectional sweep Bidirectional step		Bidirectional sweep Bidirectional step		Bidirectional sweep Bidirectional step
Scanning speed	1~100 nm/sec		0.5~100 nm/sec		0.5~200 nm/sec
Absolute wavelength accuracy (Typ. Accuracy @ 25°C)	± 20 pm (± 15 pm)	± 5 pm (± 2.5 pm)	± 2 pm (± 1 pm)		± 2 pm (± 0.5 pm)
Optical power characteristics
Max Output Power	≥ 13 dBm		≥ 13 dBm		≥ 13 dBm
Output Power	O-band/CL-band/U-band		–		CL-band
	>10dBm	Full range			>10dBm	1500-1630nm
	–				>8dBm	Full range
	ES-band				–
	>10dBm	1380-1485nm
	>7dBm	Full range
	SCL-band		SCL-band		SCL-band
	>10dBm	1500-1630nm	>10dBm	1500-1630nm	>10dBm	1500-1630nm
	>7dBm	Full range	>7dBm	Full range	>7dBm	Full range
Spectrum
SMSR (typ.)	≥ 45 dB		≥ 45 dB		≥ 50 dB
Signal to SSE ratio	≥ 80 dB/nm (O, ES, CL, SCL) ≥45 dBnm(U)		≥80 dB/nm		≥80 dB/nm
Line width (Typ.)	400 kHz	200 kHz	100 kHz		60 kHz

波长可调谐激光器TSL-550

TSL-550是一款将宽波长调谐范围、高输出功率及高信噪比容于一体，同时还提供了精细调节及相干控制功能，是实现精细光学测试的必备之物。
【特征】
・高输出光功率：+10dBm
・高信噪比：90dB/0.1nm

Santec采用了最新腔体设计实现了更低的ASE噪声，将信噪比特性提到90dB/0.1nm，同时兼顾了超过+10dBm的光输出功率。

是光器件尤其是密集型波分复用类的无源器件、波长选择开关（WSS）等需要兼顾功率计噪声影响的高要求产品测试的理想选择。

TSL-550相对上一代产品将重复扫描所需时间减半，另外，还可以通过我司的功率计、偏振控制器等实现WDL、PDL等参数的测试。

性能：

波长覆盖范围1260-1680nm

输出功率：>10dBm

高信噪比：>90dB/0.1nm

高波长精度（型号A：±20pm，型号C：±5pm）

可选款式：

TSL-550有两种款式

型号A：波长精度±20pm

型号C：波长精度±5pm

可调谐波长范围

1260-1360nm

1355-1485nm

1480-1630nm

1500-1630nm

1560-1680nm

应用：

光学器件测量

光纤传输测试

光子材料特性

相干相关的应用

光谱测量

该款可调谐激光器可与光功率计、偏振控制器的搭配用于光谱特性测试中，并提供相关的测试软件。

操作软件所支持的仪器类型

Santec的光功率计 MPM-200

Agilent的816*A/B，N774*系列光功率计

dBm光器件光谱分析仪

Yokogawa AQ2200系列光功率计，AQ6317x，AQ6319，AQ6370x等光谱仪

Fiberpro CA3000光谱仪……等等

特性：

光谱

–高输出功率&高信噪比–
