AFQ100A I/Q 调制信号发生器

迎接基带信号产生的新挑战

品牌:R&S(罗德与施瓦茨)

主要特性和功能:

卓越的信号质量,为数字通信系统量身定制;

可变存储器时钟频率(1 kHz至300 MHz)可根据可用信号进行最佳调整

200 MHz射频带宽,长信号持续时间高达1G采样(R&S®AFQ-B11选件);

优良的无杂散动态范围(SFDR)83dBc 典型值。

所有型号

  • 产品型号

概述 技术指标 评论




AFQ100A I/Q 调制信号发生器


一款最先进、独立且灵活的基带源。



无论是在商业领域还是航空航天和国防领域,

客户在选择信号源时都要求信号质量、速度和灵活性。

此外,

数字基带领域的开发和测试需求也越来越大。

要产生的信号越来越复杂和动态。


它们使用复杂的调制方式,并且需要越来越多的带宽。

R&S®AFQ100A是一款最先进、独立且灵活的基带源,完全满足这些要求。

这种测试设备的一个重要组成部分是一个灵活的基带源,

它允许在各种标准的最先进接收器上进行开发和生产测试。


一个独立的基带源必须满足广泛的信号要求。

此外,

它还需要可变的数字和模拟输出,以便直接操作DUT。


作为矢量信号发生器的调制源,R&S®AFQ100A提供了I/Q信号,

提供了现代通信标准的所有先进性,以生成所需的射频信号。

R&S®AFQ100A发生器的最大时钟频率为300 MHz,

波形存储器高达1 G,提供了前所未有的功能,并提供了所需的精确灵活性。


它允许生成长序列用于误码率测量;

此外,

它的高时钟速率为支持未来的宽带通信系统提供了必要的带宽。

特别是在非常宽频带的情况下,

诸如I/Q调制器之类的模块会产生非线性频率响应。

为了补偿这种影响,R&S®AFQ100A配备了一个均衡器,可实时线性化整个频率响应。

R&S®AFQ100A结合了灵活性和卓越的信号质量。


例如,

它的杂散抑制是一流的,其频率响应非常线性。
所有这些基本功能与一系列其他功能相结合,使R&S®AFQ100A成为一款多功能基带发生器,可轻松适应变化。

今天,

数字通信系统正在迅速发展,要求测试设备能够应对它们所带来的新挑战。


新的R&S®AFQ100A发生器的最大时钟频率为300 MHz,

波形存储器高达1 G,提供了前所未有的功能,并提供了所需的精确灵活性。


它允许生成长序列用于误码率测量;

此外,

它的高时钟速率为支持未来的宽带通信系统提供了必要的带宽。

特别是在非常宽频带的情况下,诸如I/Q调制器之类的模块会产生非线性频率响应。

为了补偿这种影响,R&S®AFQ100A配备了一个均衡器,可实时线性化整个频率响应。

R&S®AFQ100A结合了灵活性和卓越的信号质量。

例如,

它的杂散抑制是一流的,其频率响应非常线性。

所有这些基本功能与一系列其他功能相结合,使R&S®AFQ100A成为一款多功能基带发生器,可轻松适应变化。



主要特性


卓越的信号质量
为数字通信系统量身定制
可变存储器时钟频率(1 kHz至300 MHz)可根据有用信号进行最佳调整
200 MHz射频带宽
长信号持续时间高达1G 采样(R&S®AFQ-B11选件)


优良的无杂散动态范围(SFDR)(典型值):83dBc


R&S®WinIQSIM2™ LTE、WCDMA、HSPA、HSPA+、GSM/EDGE、EDGE Evolution、

VAMOS、CDMA2000®、1xEV-DO、WLAN、WiMAX等通信标准的选项™、Bluetooth®(蓝牙)等。
LXI C类符合性



特点和优势


适用范围广

可变存储器时钟频率(1 kHz至300 MHz)可根据有用信号进行最佳调整
对于200 MHz的射频带宽,最大I/Q带宽可达100 MHz
长信号持续时间–256 m采样或1 g采样
模拟I/Q输出(平衡和不平衡)和可选数字输出
模拟输出的可变输出电平
多段波形减少不同信号之间的切换时间;无需重新加载
由于集成了时钟速率转换器和内存粒度为1
不中断和重新计算输出信号的可移动标记

卓越的信号质量

优良的无杂散动态范围(SFDR)典型。83 dBc(1 MHz信号,100 MHz带宽)
频率响应类型。100 MHz I/Q带宽0.05 dB
多功能损伤
10 ps分辨率的可设置倾斜,允许精确调整不同的电缆长度
I和Q的增益和偏移可以独立设置
相位误差
可加载均衡补偿外部组件,如I/Q调制器(所有相关组件的最小实时频率响应)

连接器和操作

通过偏置差分I/Q输出调整直流偏移
通过GPIB、USB和LAN进行远程控制
通过外部监视器或Windows XP远程桌面的用户界面

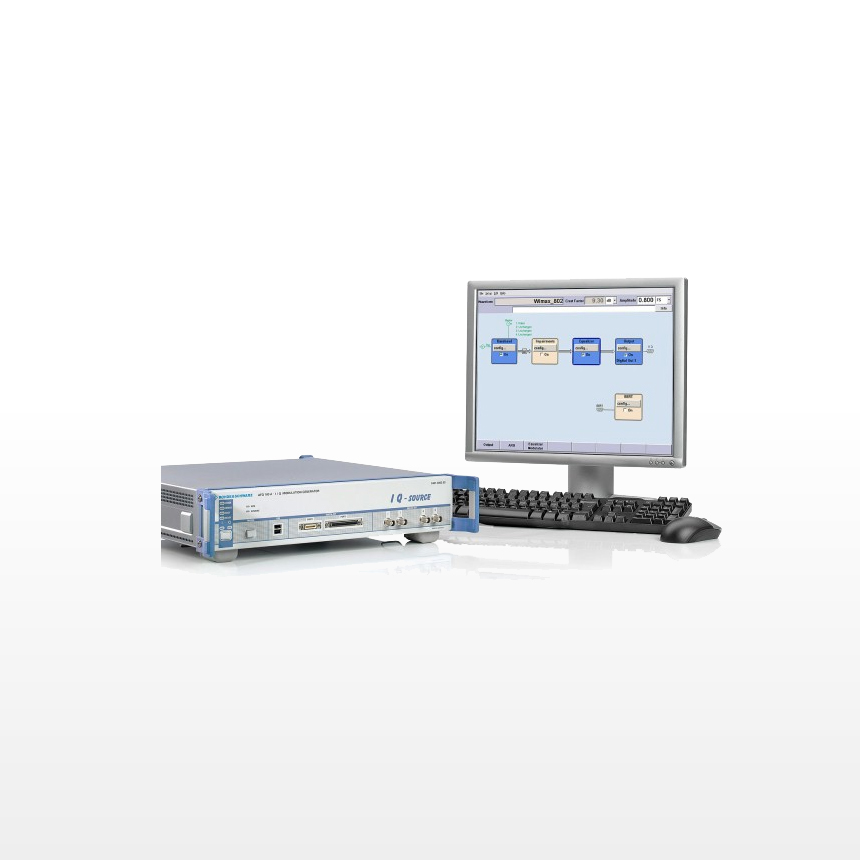

R&S®WinIQSIM2™ 用于控制R&S®AFQ100A并产生符合不同标准的测试信号
通过MATLAB®直接控制
USB设备的USB接口(键盘、鼠标、记忆棒)
