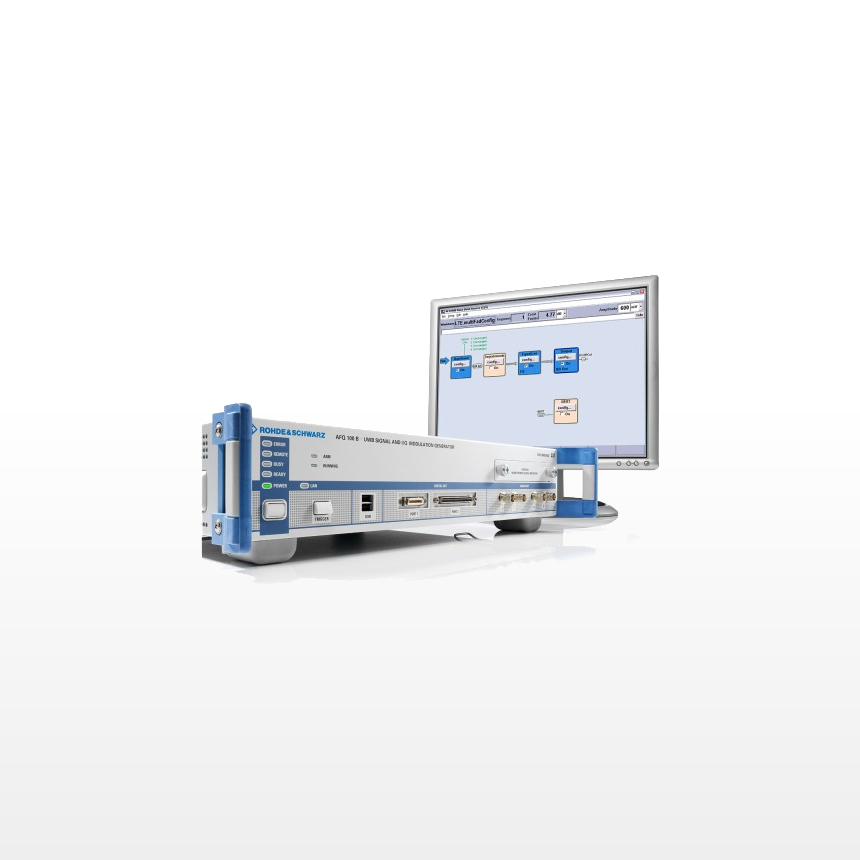

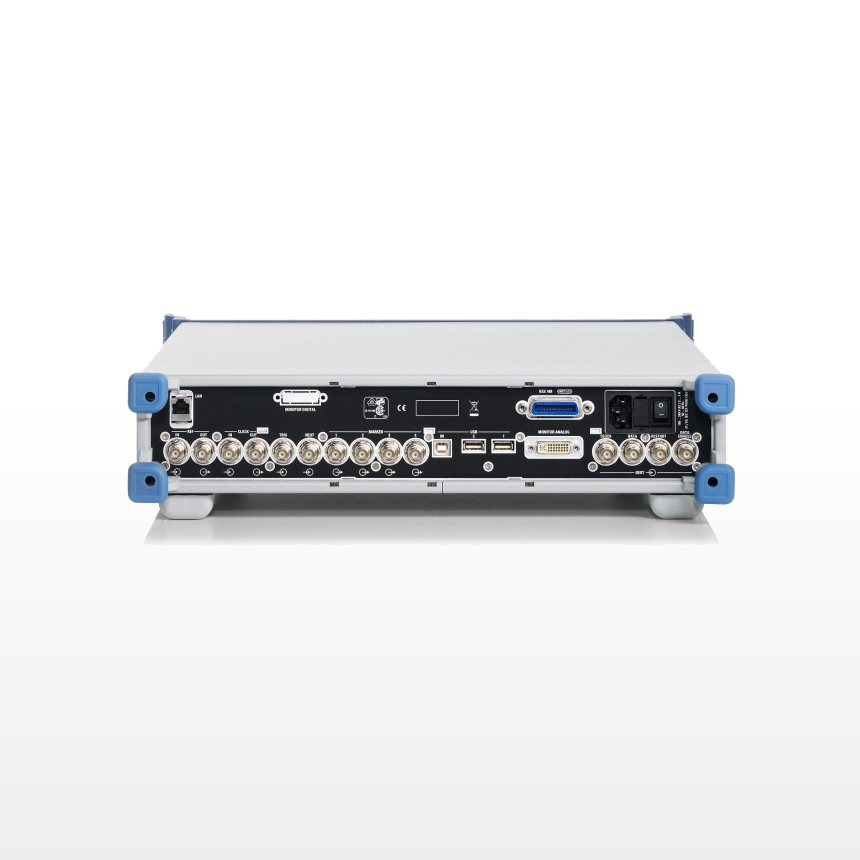

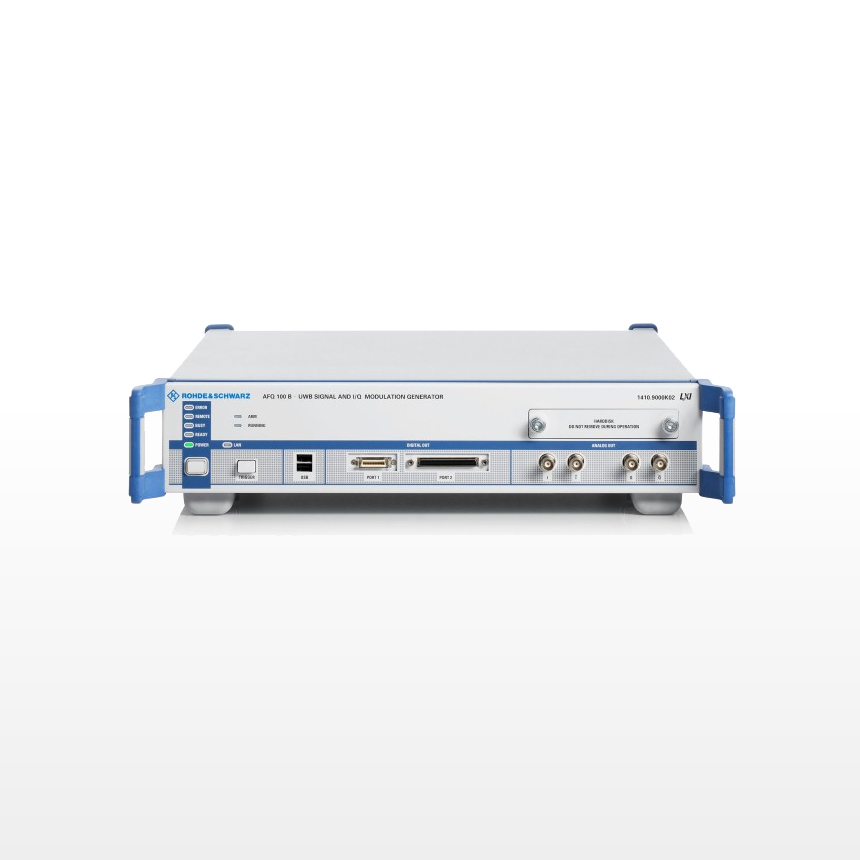

AFQ100B 调制信号发生器

高性能基带信号

品牌:R&S(罗德与施瓦茨)

主要特性和功能:

内存时钟速率:

标准模式(模式1):可变时钟速率 (1 kHz至300 MHz);

宽带模式(模式2):600 MHz

标准模式下的200 MHz射频带宽,宽带模式下的528 MHz射频带宽

高达1G 采样的长信号持续时间(可选);

优良的无杂散动态范围(SFDR):78dBc。

所有型号

  • 产品型号

概述 技术指标 评论





AFQ100B 超宽带信号和I/Q调制信号发生器


带宽为528 MHz(RF)的 R&S®AFQ100B 是需要高带宽应用的正确选择。

例如支持宽带数字通信系统,

如UWB(超宽带)或航空航天与国防(A&D)雷达应用,

其中可能需要极短脉冲和短上升和下降时间的信号。



主要特性


内存时钟速率:

标准模式(模式1):可变时钟速率 (1 kHz至300 MHz)

宽带模式(模式2):600 MHz 标准模式下的200 MHz射频带宽


宽带模式下的528 MHz射频带宽 高达1g采样的长信号持续时间(可选)

R&S®WinIQSIM2™ 灵活超宽带(ECMA-368)信号生成选项(R&S®AFQ-K264)

几乎所有R&S®AFQ100A功能都包括在内


优良的无杂散动态范围(SFDR)典型值78dBc


数字标准,如WCDMA、LTE、HSPA、WLAN802.11a/b/g/n/ac、MB-OFDM UWB。。。使用WinIQSIM2™

LXI C类符合性



航空航天与国防应用

航空和国防行业越来越多地利用数字基带信号,例如在现代雷达系统和波束形成相控阵天线系统中。

雷达应用

528MHz的带宽(RF)和高达1G 的存储深度使得产生脉冲窄、

上升和下降时间非常短的复杂脉冲信号成为可能,

这是雷达应用中经常需要的。


为了产生这样的脉冲信号,R&S®脉冲序列器软件(R&S®AFQ-K6选项)功能强大、灵活,

具有直观的用户界面和集成的波形显示,包括分析功能。

插件允许用户添加专有/分类脉冲内容,以满足航空和国防客户对数据安全的高要求。





Matlab传输工具箱为希望使用自己定制的信号的客户提供了与Matlab的简单互操作性。


相控阵应用

为了开发和测试相控阵天线,

AFQ100B在同步启动多个仪器时,其精度低于20 ps。


这一点非常重要,因为附加延迟会恶化不同信号之间的相位关系。

这些相位关系在相控阵应用中是必不可少的。

此外,这些仪器允许灵活和容易地生成必要的波形数据。


符合安全标准

为了满足A&D对高安全性的要求,内部硬盘可以随时移除。因此,敏感数据可以始终保留在安全区域中。





超宽带应用

超宽带是一种可以在非常低的能量水平上用于短程高带宽通信的无线电技术。

FCC和ITU-R将UWB定义为带宽超过500mhz或中心频率的20%(以较小者为准)的信号。


其中一种方法是使用多频带OFDM技术(MB-OFDM)的WiMedia UWB。

例如,

这个新标准将在下一代蓝牙和无线USB中用作物理层。


WiMedia规范将7.5 GHz(3.1 GHz 到 10.6 GHz)的UWB频谱分成14个频带,

每个频带528 MHz。


在每个528MHz 频带上传输的信息是OFDM调制的(122个子载波)。

为了实现MB-OFDM,将频带分成6个频带组。然后使用时频码(TFC)来扩展OFDM分组。

R&S®AFQ100B是开发和测试基带UWB组件和接收机的正确选择。

其528 MHz 的系统带宽适用于一个WiMedia频段,可通过R&S®WinIQSIM2轻松生成™ (选件R&S®AFQ-K264)。


卓越的信号质量

优良的无杂散动态范围(SFDR)典型。78分贝
典型频率响应。在100 MHz I/Q带宽上为±0.5 dB
非常纯正弦波源


适用范围广

模拟I/Q输出(平衡和不平衡)和可选数字输出,例如用于D/A和A/D转换器测试
多段波形,减少不同测试信号之间的切换时间,从而提高测试吞吐量
多种触发和标记功能,例如与DUT同步
描述接收机特性的可选误码率测量


创建测试信号变得容易

数字标准,如WCDMA、LTE、HSPA、WiMAX、WLAN、MB-OFDM UWB。。。使用WinIQSIM2™
带R&S®脉冲序列器软件的脉冲信号(R&S®AFQ-K6选件)
R&S®MATLAB传输工具箱,便于与MATLAB®进行互操作
用于将波形转换为ARB S/R数据的工具箱



操作简便

通过GPIB、USB和LAN进行远程控制
通过外部监视器或Windows XP远程桌面的用户界面
USB设备的USB接口(键盘、鼠标、记忆棒)


技术指标


输出内存
内存时钟 1 kHz至300 MHz(模式1)
600 MHz(模式2)
波形长度(数据和标记) 波形存储器(R&S®AFQ-B11) 高达1 Gsample
波形存储器(R&S®AFQ-B12) 高达512 Msample
数据字的幅度分辨率 16位模拟和数字
系统带宽(RF)
系统带宽(RF) 200 MHz(模式1)
528 MHz(模式2)
信号输出
输出数量 2(I和Q)
输出(不平衡) 1 V(V pp
水平范围 0 V至1.5 V(V pp
解析度 14位
频率响应 高达100 MHz时为±0.1 dB
输出(平衡) 1 V(V pp
水平范围 0 V至1.4 V(V pp
解析度 14位
频率响应 高达264 MHz时为±2.5 dB
无杂散动态范围 典型值 78分贝
数字输出
端口1 复用的I / Q数据流,与其他罗德与施瓦茨设备兼容
端口2 并行I / Q接口
大容量储存 160 GB可移动硬盘
接口 USB 2.0(主从),千兆以太网,IEC 625(IEEE 488)
