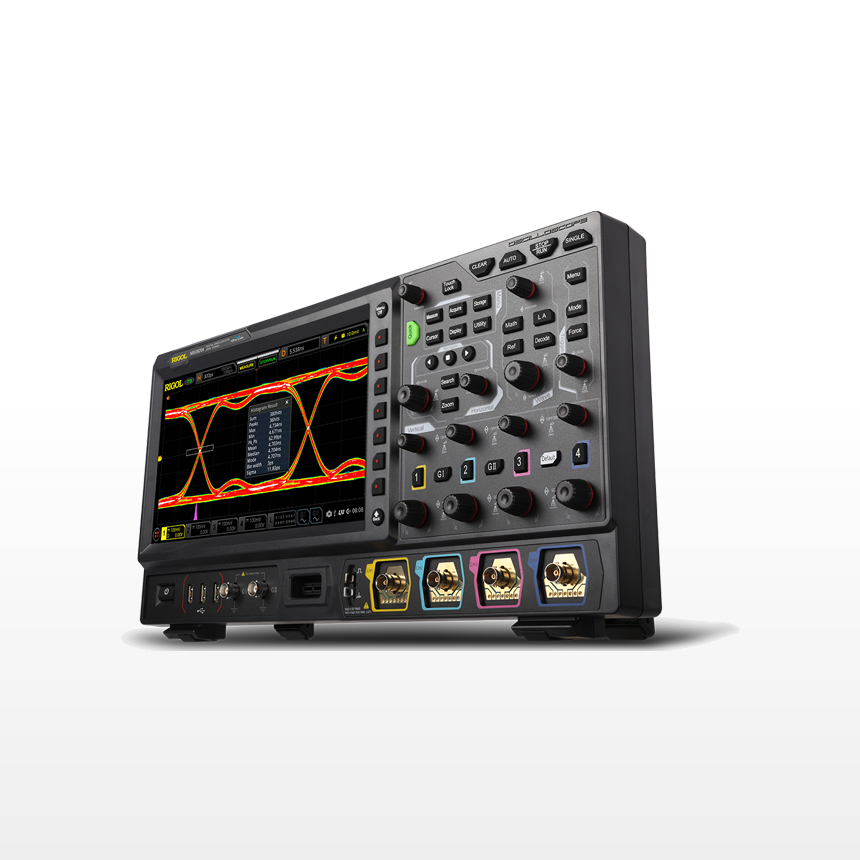

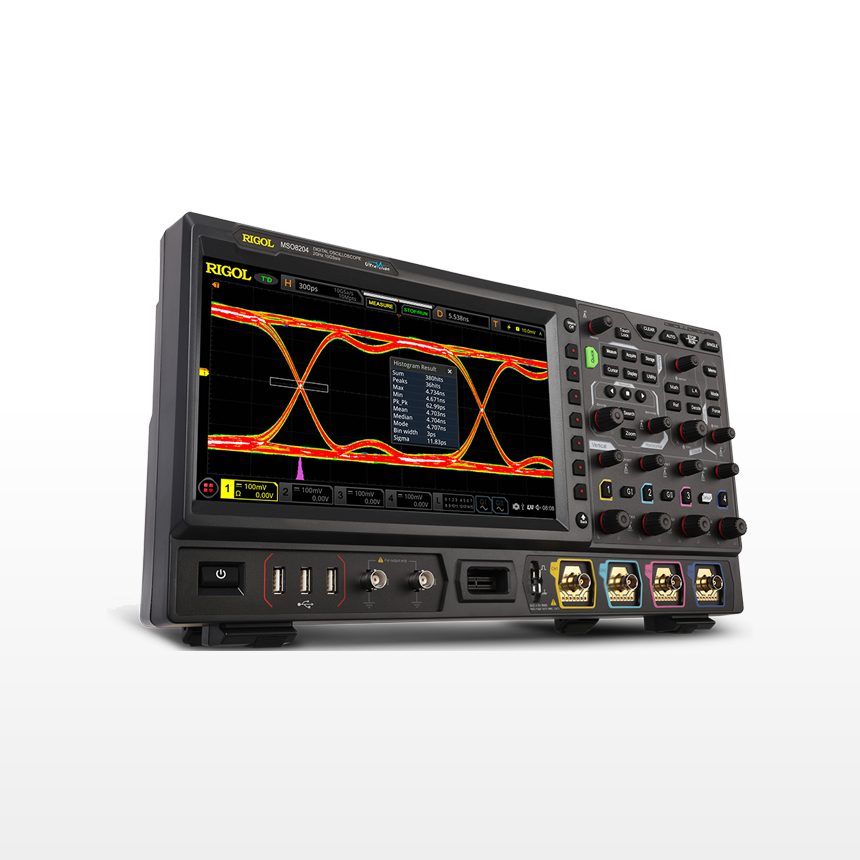

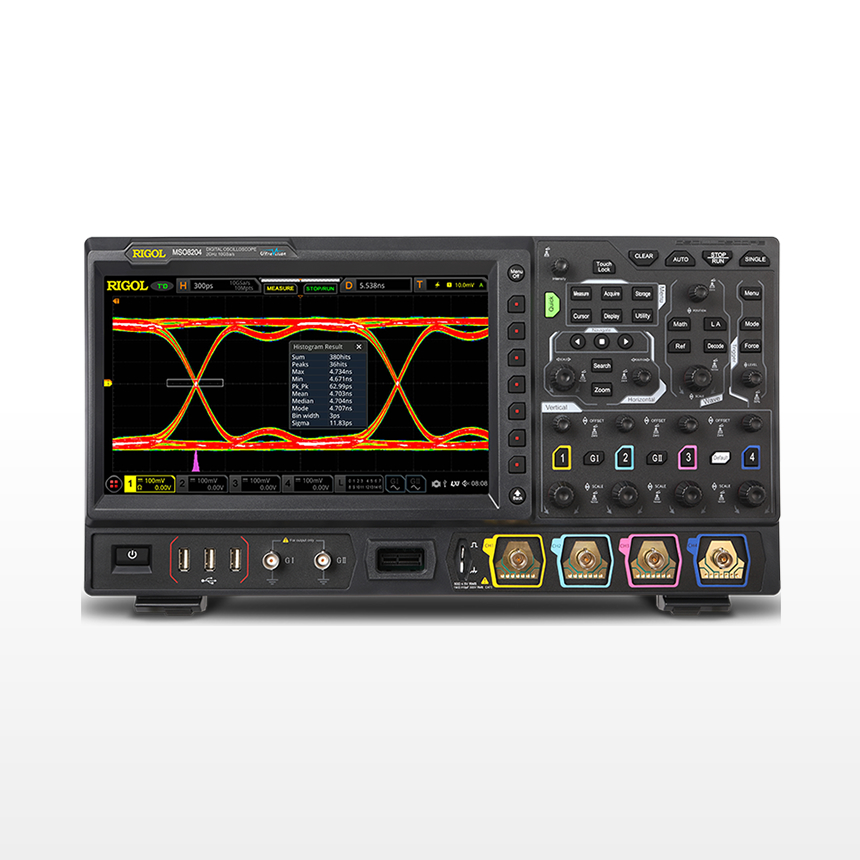

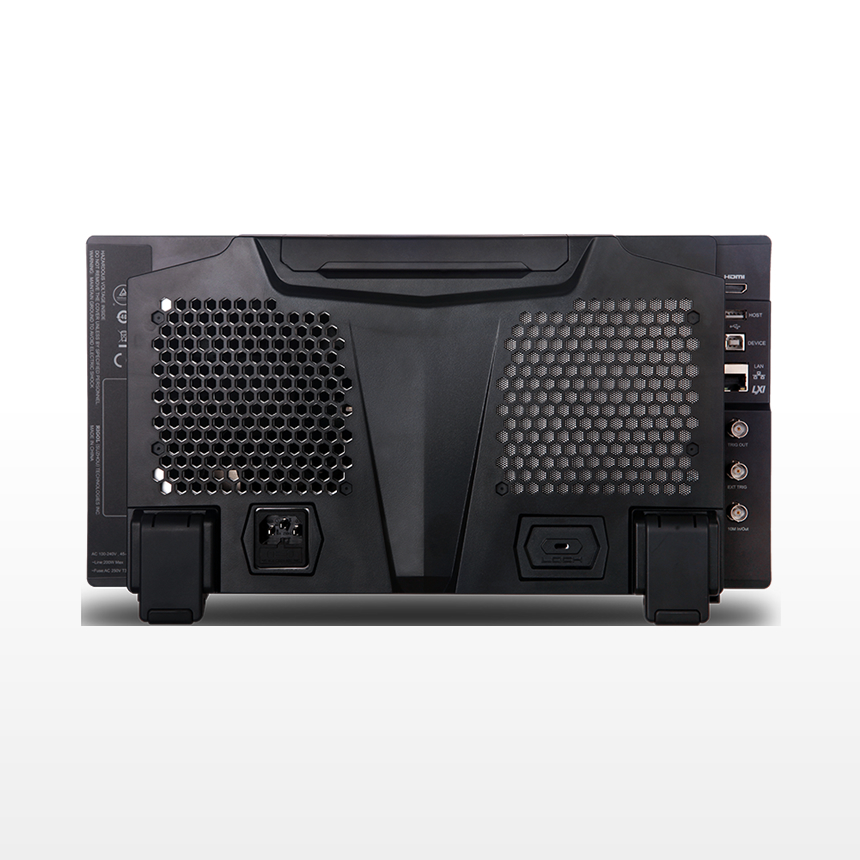

MSO8000 系列数字示波器

最高2GHz带宽,10Gs/s采样率,自主研发ADC,国产旗舰产品

品牌:Rigol(普源)

主要特性和功能:

最高2 GHz模拟带宽和10 GSa/s采样率

经济实用的眼图预测试

高达600,000 wfms/s 的波形捕获率

标配500Mpts的存储深度

硬件波形录制功能采用了分段存储技术

支持多样化显示的抖动分析


所有型号

  • 产品型号

    通道数

    带宽

    最大采样率

    最大存储器深度

    参考起价

  • MSO8064

    4

    600 MHz

    10 GSa/s

    500 Mpts

    ¥ 78800

  • MSO8104

    4

    1 GHz

    10 GSa/s

    500 Mpts

    ¥ 98800

  • MSO8204

    4

    2 GHz

    10 GSa/s

    500 Mpts

    ¥ 128800

概述 技术指标 评论




MSO8000系列数字示波器,


是基于RIGOL自主知识产权的ASIC芯片和UltraVision II技术平台的中高端混合信号数字示波器。

MSO8000系列模拟通道带宽高达2 GHz,集7种仪器于一身,

具有500 Mpts超大存储深度、良好的波形显示效果、

优异的波形捕获率和强大的数据分析功能,

并且支持实时眼图测量和抖动分析,

为客户提供更优的测试解决方案。




出色的带宽及采样率


MSO8000系列数字示波器为您提供最高2 GHz模拟带宽和10 GSa/s采样率。

低带宽型号随时可通过软件将带宽升级到2 GHz(单通道和半通道模式),

可以确保您以最经济的方式拥有更高的信号保真度和低至100 ps的分辨率(最小时基下可达到2 ps),

以查看微小的波形细节。







经济实用的眼图预测试



用示波器进行眼图测量可以帮助用户直观地显示出数字信号的传输质量,

从而了解系统中码间串扰的强弱,便于在系统设计中做出改善。

对于经常需要对数字信号进行质量验证的场合,带有眼图功能的MSO8000数字示波器无疑是您明智的选择。







支持多样化显示的抖动分析



用示波器进行眼图测量可以帮助用户直观地显示出数字信号的传输质量,

从而了解系统中码间串扰的强弱,便于在系统设计中做出改善。

对于经常需要对数字信号进行质量验证的场合,带有眼图功能的MSO8000数字示波器无疑是您明智的选择。






捕获率高达600k wfms/s



高达600,000 wfms/s 的波形捕获率,可以减少死区时间,

更容易发现信号中存在的毛刺和其他偶发事件,从而极大地提高了工程师的调试效率。






全内存硬件测量



不再局限于屏幕上可见的波形效果,针对多周期的高频信号测试,依然能准确得到结果。






500 Mpts深存储,多达45万帧硬件波形录制



MSO8000系列标配500 Mpts的存储深度,硬件波形录制功能采用了分段存储技术,

可以通过设定触发条件实现有选择性地捕获和存储用户关注的信号,并在信号上标记时间,

这样既保证了捕获的高效性,又进一步扩展了波形观测的总时间。




通道数
4
数字通道
16(探头选配) 个
最大采样率
10 GSa/s
最大存储器深度
500 Mpts
操作系统
0
参考起价
¥ 78800
