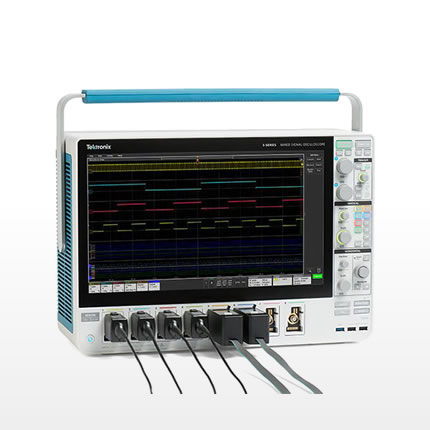

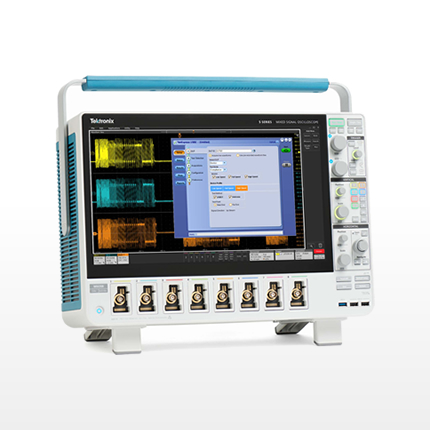

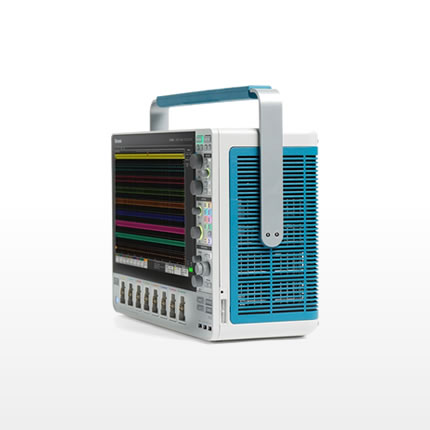

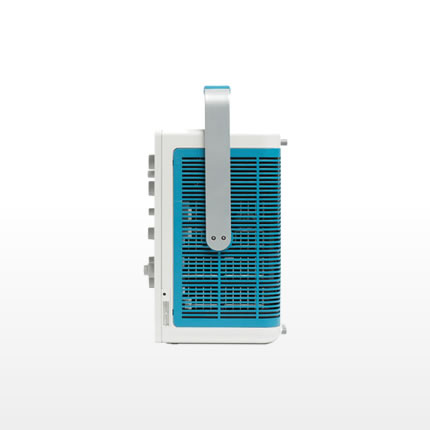

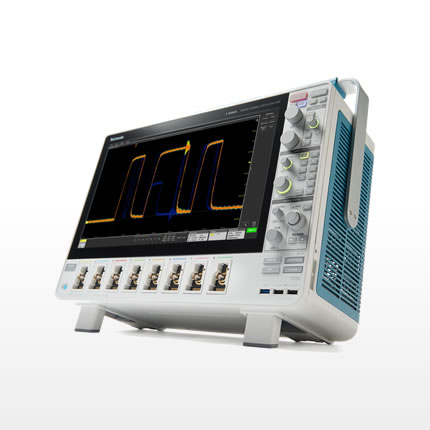

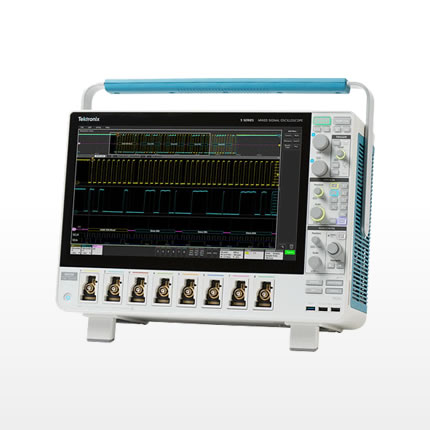

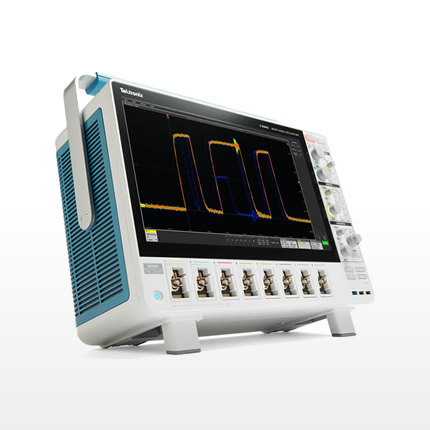

5系列MSO混合信号示波器

12Bit高分辨率示波器,4/6/8通道可选

品牌:Tektronix(泰克)

主要特性和功能:

带宽:350MHz - 2GHz

模拟通道:4/6/8个,最多64个数字通道

支持手指开合、缩放查看波形的15.6英寸高清电容式触摸屏

高达12位的垂直分辨率

每通道最高附赠1 GHz探头

所有型号

  • 产品型号

    通道数

    带宽

    最大采样率

    最大存储器深度

    参考起价

  • MSO54

    4

    350 MHz 至 2 GHz

    6.25 GSa/s

    125 Mpts

    ¥ 193500

  • MSO56

    6

    350 MHz 至 2 GHz

    6.25 GSa/s

    125 Mpts

    ¥ 239500

  • MSO58

    8

    350 MHz 至 2 GHz

    6.25 GSa/s

    125 Mpts

    ¥ 323750

概述 技术指标 评论




5 系列 MSO 混合信号示波器,



5 系列 MSO 具有支持手指开合、滑动和缩放操作的创新触摸屏用户界面

业内最大的高分辨率显示器以及 4、6 或 8 条 FlexChannel™ 输入通道,

能够应对当前以及未来最严苛的应用挑战。

它为性能、分析和整体用户体验设立了新的标准。




不仅仅采用新显示器和用户界面, 更是新标准。

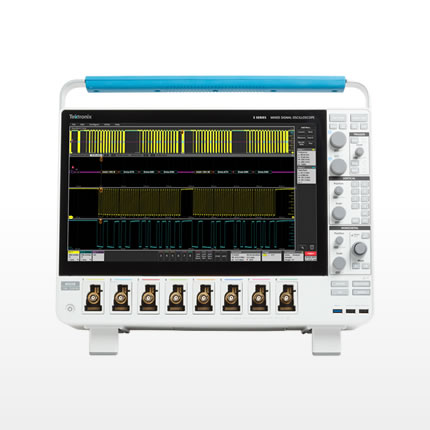

配有 15.6 英寸高清触摸屏,让您获取更大图像和整体操作控制能力。

使用支持手指开合、缩放和滑动的电容式触摸屏、

前面板控件或鼠标分析和管理多个信号,而不必使用菜单操作。

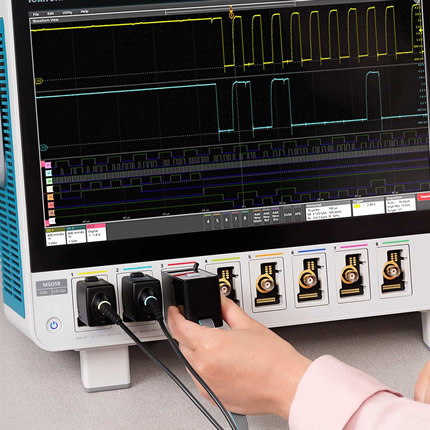

拥有足够的通道。

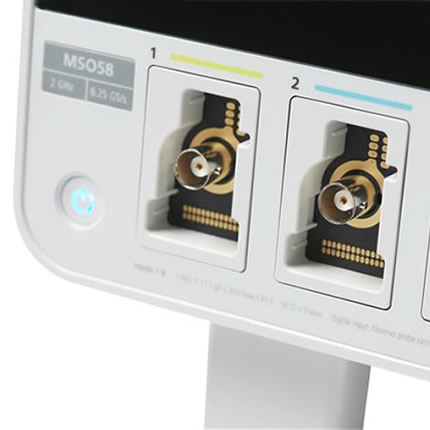

提供 4、6 或 8 条 FlexChannel 输入通道。

每条通道可用于观察 1 个模拟信号或 8 个数字逻辑信号,只需更改探头即可实现。

将任何模拟信号显示为高分辨率波形、频谱或两者,并为每个域提供独立的采集控制。


支持高达 16 位的垂直分辨率,每个细节都不会错过。


12 位模拟到数字转化器,使用高级数字信号处理提供高达 16 位垂直分辨率。

对于叠加在大信号上的微小信号也能直接观察和测量到信号的细节。

立即购买所需产品。 根据您的测试需求变化进行扩展。


性能:

高达 2 GHz 带宽

高达 125 M 点记录长度


数字输入:

TLP058 逻辑探头,每个探头可提供 8 条数字通道


操作系统:

添加 Windows 操作系统,以便在示波器上运行 PC 软件


信号发生器:

添加内置任意波形/函数发生器


高级分析:

串行解码/触发支持 I2C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线

自动对以太网、USB 2.0 和汽车以太网进行一致性测试

高级抖动分析

自动功率测量和分析




新功能和选项让这款优秀的示波器表现更佳


新选项:

用于 MIPI I3C 解码和分析测试的新选项


在仪器上免费升级高级分析选项:

高级功率测量和分析(选项 5-PWR)添加了使用内置任意波形/函数发生器(选项 5-AFG)的波特图和电源抑制比测量

向以太网一致性测试(选项 5-CMENET)添加新的 10-BASE-T 测量值

向汽车串行触发和分析(选项 5-SRAUTO) 添加 CAN (. dbc) 符号解码


在所有仪器上免费升级:

频谱视图 - 针对每个模拟通道的频域显示,具有独立的时域和频域控制

固定/可移动格线用户偏好

用户可以选择波形颜色。

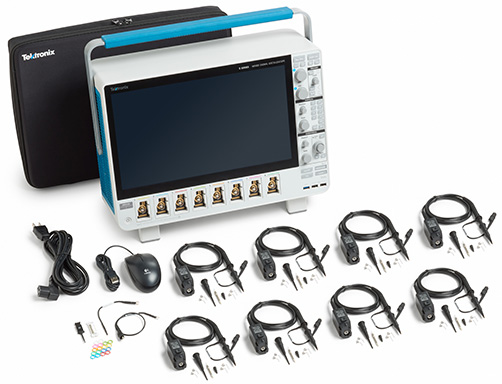

包装箱里有什么物品?

每个输入通道 1 个无源探头

选择 350 或 500 MHz 带宽选项时,TPP0500B (500 MHz)

当选择 1 或 2 GHz 带宽选项时,TPP1000 (1 GHz)

针对随附探头的 1 年保修

针对仪器的 3 年保修

鼠标、电源线和附有附件袋的前盖

印刷的安装手册涵盖安全和基本操作

全面的集成在线帮助

追溯证明



意外发生。 确保您受到保护。

我们拥有业内独具优势的意外损坏保护的计划。

是的,其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。

使用我们的“全面呵护计划”降低意外维修或更换成本。



通道数
4/6/8
数字通道
32/48/64 个 个
最大采样率
6.25 GSa/s
最大存储器深度
125 Mpts
操作系统
2
