6系列MSO混合信号示波器

通过低噪声和每条通道 25 GS/s 的采样率进行准确测量

品牌:Tektronix(泰克)

主要特性和功能:

带宽高达8 GHz

每通道采样率25 GSa/s

存储深度高达250 M

垂直分辨率12 bits

15.6 英寸响应超快的触摸屏


所有型号

  • 产品型号

    通道数

    带宽

    最大采样率

    最大存储器深度

    操作系统

  • MSO64

    4

    1GHz 至 8 GHz

    25 GSa/s

    250 Mpts

    Windows 10

概述 技术指标 评论




6 系列 MSO 混合信号示波器



使用 1 GHz 至 8 GHz 的可升级带宽对现有和未来高速设计进行故障排除和验证。

通过低噪声和每条通道 25 GS/s 的采样率进行准确测量,在同时打开多个通道时采样率也不会下降。








高分辨率时噪声最低


看到从未见过的信号。

示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。

4 GHz 时为 12 位分辨率,200 MHz 时高达 16 位分辨率

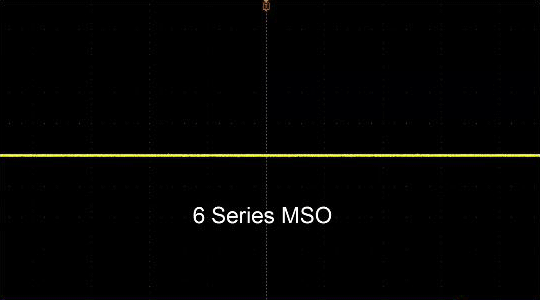

MSO6系列低噪声演示动图

在 1mV/div 时,与传统示波器相比,噪声降低超过 75%




轻松进行高级测量与分析


在 GHz 时钟与串行总线上轻松检定抖动。

通过综合高级测量,可轻松地将统计资料纳入日常工具包。

例如,对于抖动或高级功率分析,使用与例行上升时间和 rms 测量相同的拖放操作。

高级抖动分析

高级功率分析

内存分析和调试

高速串行一致性

自动化测量与趋势分析

频谱视图频域显示


轻松进行高级测量与分析-1




使用探头确保信号保真度


通过四个 FlexChannel® 输入实现多种功能。

使用标配的 1 GHz、10x 探头探测电路,可以连接高性能单端探头或者差分探头,

或者通过新的 TriMode 探头实现一个探头同时进行单端和差分量测。

将 TLP058 探头连接至任意通道实现 8 路数字通道 – 最多达 32 条数字通道。


1 MΩ 至 50 Ω 输入阻抗

附带四个 1 GHz 低负载无源探头

新 TDP7700 系列 4、6 和 8 GHz TriMode 探头

新 TAP4000、TDP4000 4 GHz 单端和差分探头


MSO6系列,FlexChannel




所用触摸屏


15.6 英寸响应超快的触摸屏

开合/缩放/滑动,按钮和鼠标操作





数字置信度





输入通道4 FlexChannel 输入。

每个 FlexChannel 提供一个模拟信号输入或者通过 TLP058 探头实现 8 路数字通道输入


带宽1、2.5、4、6 或 8 GHz


采样率在所有模拟/数字通道上为 25 GS/s


记录长度 在所有模拟/数字通道上为 250 M 样点


信号发生器任意、正弦、方波、脉冲、锯齿波、三角形、DC 电平、高斯

洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正弦、心电图


数字电压表4 位


触发频率计数器8 位


显示器15.6 英寸 (385 mm)

TFT 彩色 HD (1,920 x 1,080) 分辨率电容式(多点触摸)触摸屏




在需求改变时,添加功能或性能


将带宽升级至 8 GHz

将每条通道上的记录长度增至 250 M 样点

增加逻辑探头,最多时实现 32 路数字通道

添加 Windows 10 操作系统

添加任意波形/函数发生器

添加高级分析:串行解码/触发、电源、抖动、存储器分析和调试以及自动一致性测试







新功能和选项使一流示波器的质量更上层楼




新选项


DDR3 和 LPDDR3 测量

10/100/1000BASE-T 以太网一致性

以太网 NBASE-T 一致性

以太网 XGBT 一致性

MIPI D-PHY 1.2 合规性

I3C 解码和分析



使用高级分析选项在仪器上免费升级


使用内置任意波形/函数发生器(选项 6-AFG)的波特图和电源抑制比测量结果已添加到高级功率测量和分析(选项 6-PWR)

向“汽车串行触发和分析”(选项 6-SRAUTO)添加 CAN (. dbc) 符号解码

向“以太网合规性测试”(选项 6-CMENET)添加新的 10-BASE-T 测量值



在所有仪器上免费升级


频谱视图 - 提供针对每个模拟输入通道的频谱显示,具有独立的时域和频域控制

固定/可移动格线用户偏好

用户可以选择波形颜色。




包装箱里有什么物品?


4 TPP1000 1 GHz、低电容无源探头

针对随附探头的 1 年保修

针对仪器的 3 年保修

鼠标、电源线和附有附件袋的前盖

印刷的安装手册涵盖安全和基本操作

全面的集成在线帮助

追溯证明






模拟通道
4 个
数字通道
32 个
带宽
1 GHz 至 8 GHz
最大采样率
25 GSa/s
最大存储器深度
250 Mpts
垂直分辨率
12 bits
操作系统
Windows 10
