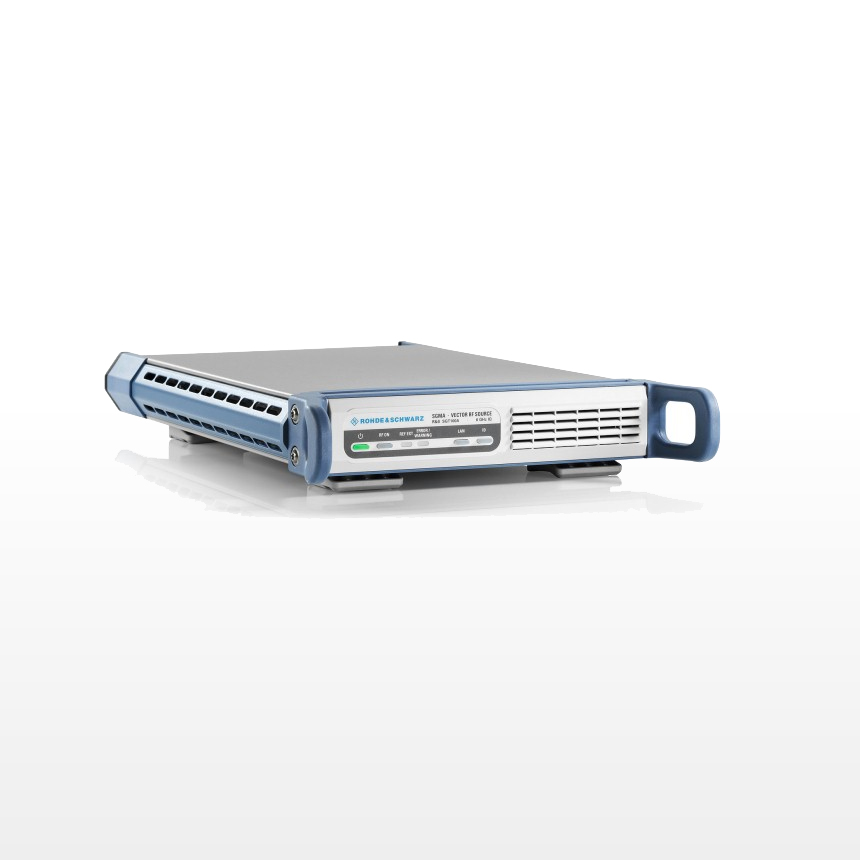

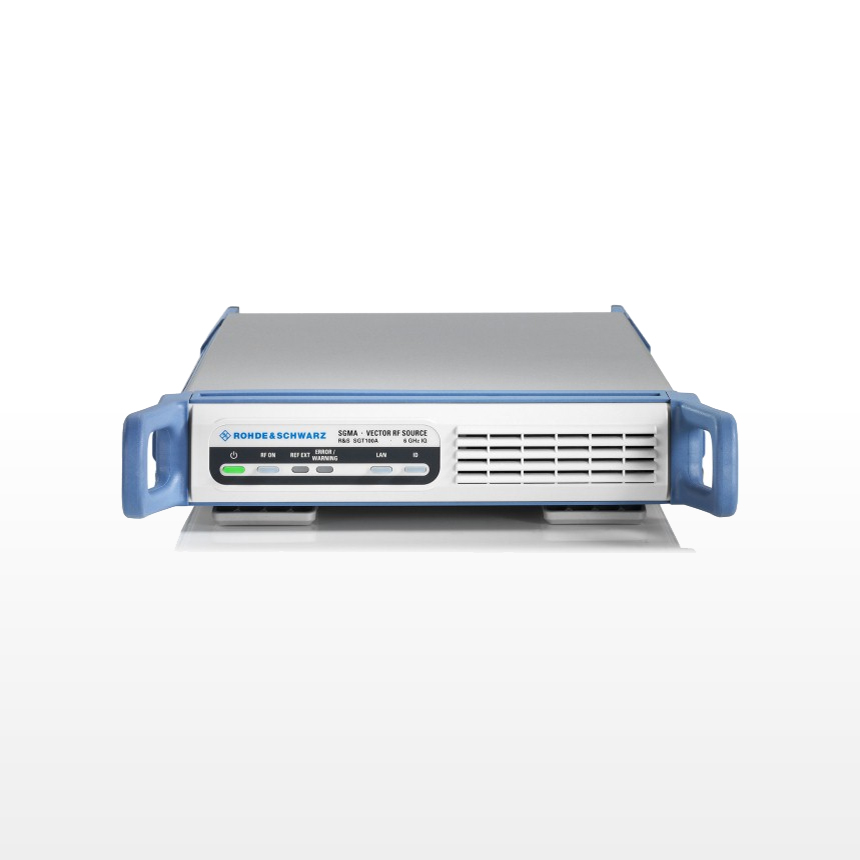

SGT100A SGMA矢量信号发生器

快速、紧凑的解决方案——针对自动化测试环境而优化

品牌:R&S(罗德与施瓦茨)

主要特性和功能:

1 MHz - 6GHz,射频带宽160 MHz;

频率和电平转换时间最快的矢量信号发生器,240μs,优化生产吞吐量;

最小的独立矢量信号发生器,最高6 GHz,带集成基带发生器(1 HU½19“);

集成基带发生器,I/Q调制带宽240 MHz,支持所有高级数字标准,含IEEE 802.11ac;

具备轻松生成LTE和LTE Advanced等数字标准的信号仿真软件;

R&S®SMW200A在具有两个以上接收天线的MIMO应用中具有理想的增强效果。

所有型号

  • 产品型号

概述 技术指标 评论




R&S®SGT100A

是一款集成基带发生器的射频矢量信号发生器。


它已经过优化,可用于生产和自动化应用。

作为一个快速、紧凑、节省空间的解决方案,

它提供了最高的速度,以确保优化的吞吐量,适合任何测试系统。


R&S®SGT100A明确关注自动化环境。

它的主要特点是高速和紧凑的设计。


R&S®SGT100A是首款具有集成基带发生器的1 HU½19“矢量信号发生器,

最高可达6 GHz。


射频链已优化为最快的频率和电平切换时间。

在基带,多段波形模式帮助用户快速从一个测试信号切换到下一个测试信号。


虽然体积小巧,

但R&S®SGT100A具有出色的射频特性(例如信号质量和电平精度),

与大型高端仪器的射频特性相当。


最大输出电平、电平重复性和优异的EVM性能是生产环境中的关键特性。

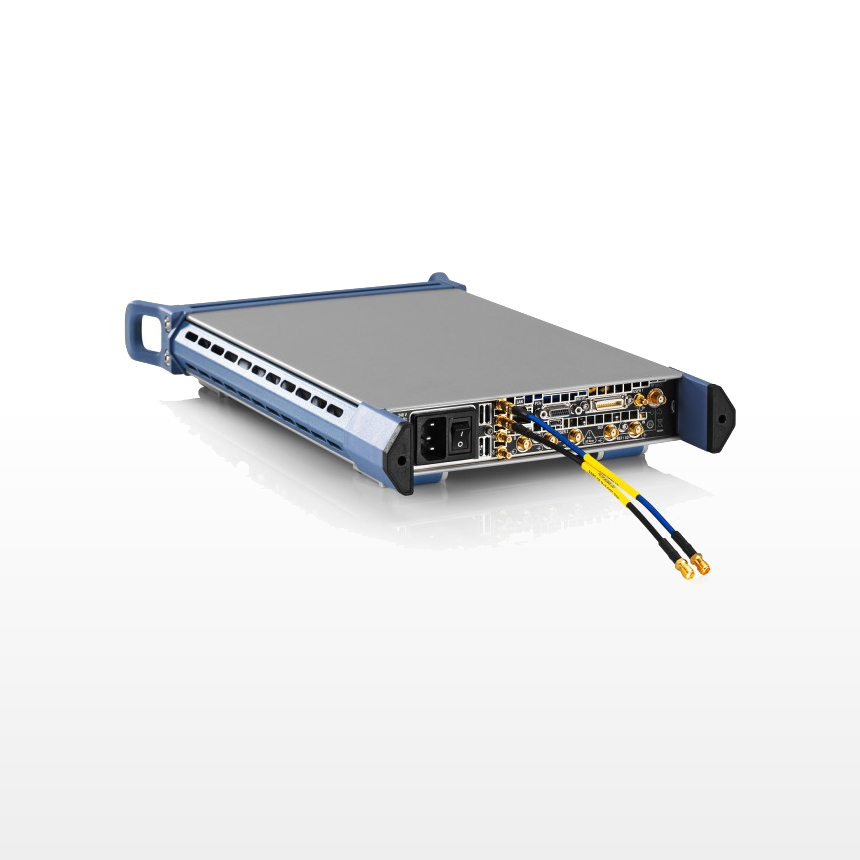

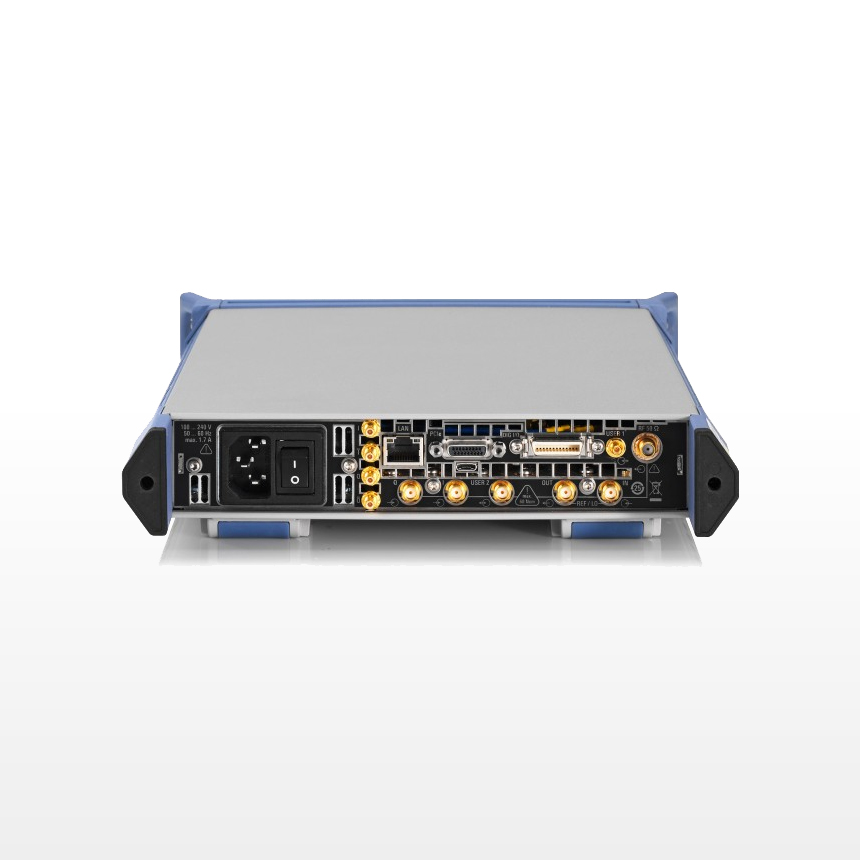

配备LAN、USB和PCIe接口的R&S®SGT100A允许远程控制自动化应用中的测试设备。


技术指标


频率
频率范围 CW模式和I / Q模式 1 MHz至3 GHz
使用R&S ® SGT-KB106选项
CW模式和I / Q模式

1 MHz至6 GHz
设定时间 带PCIe /以太网远程控制 <500微秒
外部参考输入频率 成R&S ® SGT100A 10 MHz,13 MHz,100 MHz,1000 MHz
水平
指定等级范围 –120 dBm至+17 dBm(PEP)(峰值包络功率)
设定时间 带有PCIe /以太网遥控器,设置特征:自动 <500微秒
光谱纯度
谐波 电平≤8 dBm,CW,I / Q宽带关闭 <–30 dBc
非谐波 电平> –10 dBm,与载波的偏移> 10 kHz,f≤1.5 GHz <–76 dBc
宽带噪声 10 MHz载波偏移,电平> 5 dBm,1 Hz测量。带宽,连续波 <–145 dBc
单边带相位噪声 20 kHz载波偏移,1 Hz测量带宽
f = 1 GHz <–126 dBc,典型值 –133分贝
f = 6 GHz <–110 dBc,典型值 –117分贝
脉冲调制 可选的,使用R&S ® SGT-K22选项
开/关比 > 80分贝
最小脉冲宽度 使用集成脉冲发生器 20纳秒
I / Q调制
I / Q调制器带宽(RF) 使用外部模拟信号
100 MHz
2.5 GHz
载波频率的20%
1 GHz
使用集成基带源
与R&S ® SGT-K521选项
与R&S ® SGT-K521和R&S ® SGT-K522选项,
与R&S ® SGT-K521,R&S ® SGT-K522和R&S ® SGT-K523选项
60兆赫
120兆赫
160兆赫

240兆赫
波形长度 以一个样本的步骤 1个样本到32 Msample
使用R&S ® SGT-K511选项 1个样本到256 Msample
使用R&S ® SGT-K511和R&S ® GT-K512选项 1样本到1 Gsample
多段波形模式下的波形切换时间 50 MHz时钟速率(外部触发,无时钟更改) 5μs(测量)
样品分辨率 相当于D / A转换器 16位
ACLR WCDMA 3GPP FDD,TM 1-64 > 68分贝; 典型值 71分贝
EVM IEEE 802.11ac,160 MHz,MCS 9 类型。0.4%
用R&S支持的标准的® WinIQSIM2 TM 带有其他选项 EUTRA / LTE,高级LTE,3GPP FDD(含)。HSPA / HSPA +,GSM / EDGE / EDGE演进,TD-SCDMA,CDMA2000 ® / 1xEV-DO的,TETRA,IEEE的802.11a / b / g / n的/ P /交流,IEEE 802.16,蓝牙®,NFC,DVB-H / DVB-T,DAB / T-DMB,GPS,伽利略,GLONASS,北斗
遥控 PCIe(单通道),以太网(TCP / IP)10/100 / 1000BASET,USB 2.0
一般数据
能量消耗 65 W(平均)
外型尺寸 W×H×D,每单位 250毫米×52.5毫米×401毫米
(9.84英寸×2.07英寸×15.79英寸)
1 HU,½19英寸机架宽度
重量 配备齐全时,每单位 4.0千克(8.82磅)
建议的校准间隔 在指定环境条件的整个范围内每周运行40小时 3年
