产品型号
通道数
最大采样率
最大存储器深度
垂直分辨率
输出幅度
参考起价

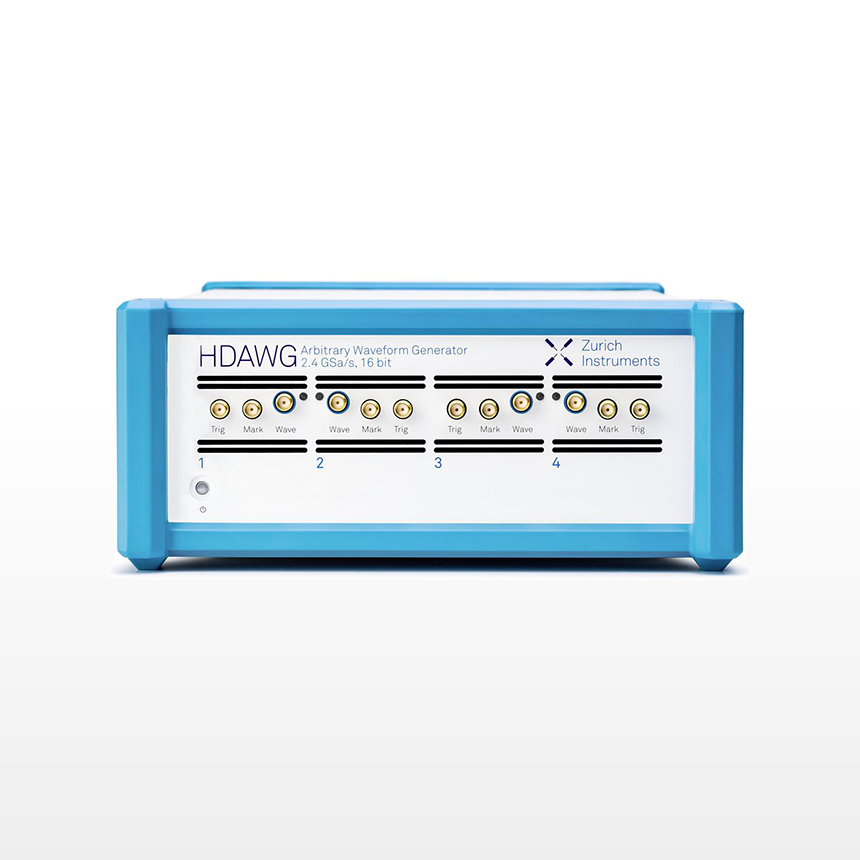

HDAWG4
4
2.4 GSa/s
500 Mpts
16 bits
200 mV至5 V
联系我们

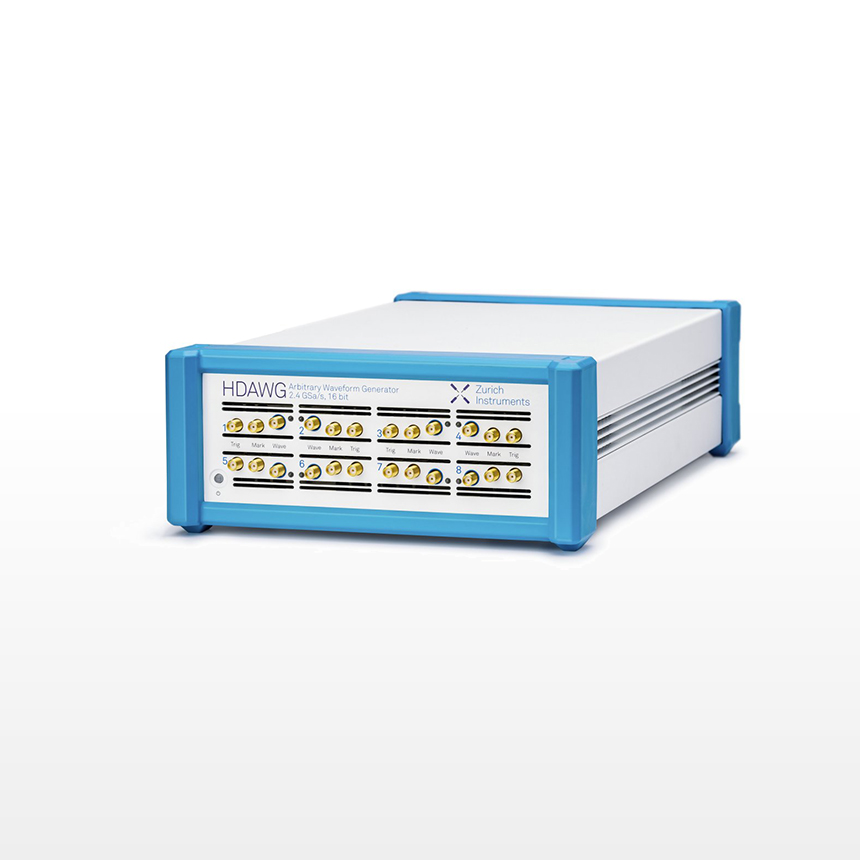

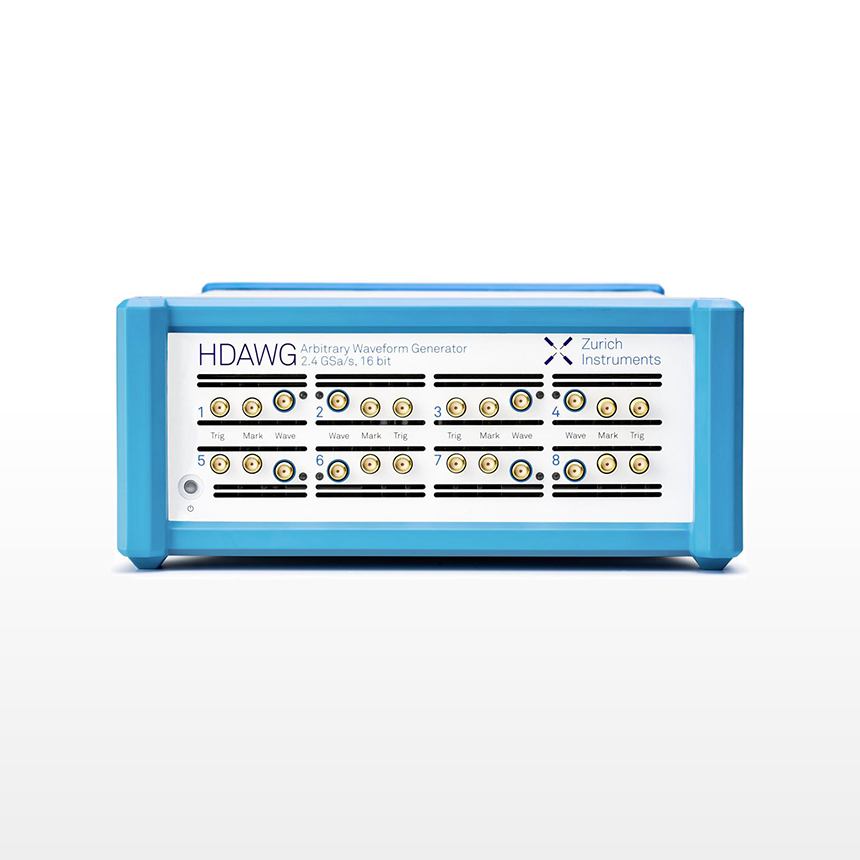

HDAWG8
8
2.4 GSa/s
500 Mpts
16 bits
200 mV至5 V
联系我们
HDAWG多通道任意波形发生器
Zurich Instruments 的多通道任意波形发生器 HDAWG 拥有同类产品中最高的通道密度，
其设计旨在实现高级的信号发生功能，带宽高达 750 MHz 。
HDAWG 拥有 4 或 8 个直流耦合单端模拟输出通道，输出垂直分辨率为 16 位。
每个模拟输出有两个可切换模式，直接模式（最高带宽和超低噪声）和放大模式 (最高输出幅值为 5 Vpp)。
每个模拟通道包含 2 个标记，可在保持全 16 位输出分辨率的同时确保整个系统的精确同步。
LabOne 提供了先进的编程理念，它结合了 AWG 的高性能、灵活性和函数发生器的易用性。
使用 LabOne 用户界面 (UI) 以及适用于 LabVIEW®、.NET、MATLAB®、C 和 Python 的 API，
用户可以轻松实现自动化测量以及快速整合 HDAWG 至现有控制环境。
应用
量子计算 雷达/激光雷达
核磁共振谱 (NMR) 和电子顺磁共振谱 ( EPR)
半导体器件测试 磁共振成像 (MRI)
电信应用中的多输入多输出(MIMO) 技术
高级 AWG 编程
多设备同步 (MDS)
基于多设备同步功能，多台 HDAWG 可视为一台多通道 AWG：
单一 LabOne 用户界面或 API 操控所有 HDAWG；
同步所有的输出通道的输出波形，实现点对齐；
所有仪器的时钟相位锁定；
同步所有时间戳和采样率。
在使用设备同步功能时，LabOne AWG 编译器负责将主时序程序分配到所有仪器，
同时运用自动交互触发协议确保同步波形播放时序。
振荡器、调制和相位控制
HDAWG 配备的数字振荡器可直接生成正弦载波，独立于 AWG 编程产生的包络信号。
因此，可以快速上传生成大量长波形，同时确保多脉冲的精确相位相干。
此外，用户可任意调节和扫描载波的频率和相位，而无需编写静态波形。
HDAWG-MF 多频调制选件增加了振荡器的数量，并实现了全数字 I/Q 频率调制和相位调制、频率复用和相位循环。
低延迟触发和时序分支
HDAWG 的低延迟设计，使其在前面板检测到触发输入后，能够在 50 ns 内输出波形的首个样本。
对于无法长时间保持属性不变的量子系统，
低延迟触发是量子计算反馈实验的必要条件，每纳秒的缩短都可能显著改善实验结果。
HDAWG 的 4 或 8 输出通道可按 2x2 (2 个序列发生器) 或 4x2 (4 个序列发生器) 分组，每组均可被单独触发。
这为实验系统中子系统的信号分配增加了灵活性。
为了实现输出高复杂度信号和实时控制，
HDAWG 可根据其 32 位数字输入的位组合来选择播放预先存储在可编程存储器的波形，选择多达 1024 个。
这些数字输入的位组合可以用来表示某种数字调制模式、某个器件对应的测试波形或多量子比特量子态读出结果。
功能图解
| 通道数1 | 4 (HDAWG4) 或 8 (HDAWG8) |
| 垂直分辨率 | 16 位 |
| 每个通道的波形存储器 |
64 MSa； 500 MSa（使用 HDAWG-ME 选件） |
| 定序器最大长度 | 8192 条指令 |
| 波形粒度 | 16 个样本 |
| 最小波形长度 | 32 个样本 |
| 定序器时钟频率 | 采样率除以 8 |
| 定序器指令（播放） |
播放波形（单通道或多通道）， 播放波形片段（起始样本索引和分段长度）， 播放来自库的波形（DIO 输入状态），中断波形回放 |
| 定序器指令（其他） |
等待常量、等待触发、设置/获取触发状态、设置/获取 DIO 状态、 整型变量运算（加、减、逻辑运算）、 更改振荡器频率/相位（实时）、更改其他仪器设置（非实时） |
| 定序器控制结构 | 重复（1 到 223-1 或无穷大），条件分支（多分支） |
| 接口类型 | SMA |
| 输出阻抗 | 50 Ω |
| 输出耦合 | DC |
| 输出模式 | 放大输出，直接输出 |
| 输出幅度范围（50 Ω） |
0.2 Vpp 到 5.0 Vpp（放大） 0.8 Vpp（直接） |
| 输出幅度精度 | ±(1% 幅度设置范围 + 5 mVpp) (放大, 50 Ω) |
| 输出幅度分辨率 | < 0.1 mV |
| 偏置电压 |
0.5 × 峰峰值电压, 最大 ±1.25 V (放大, 50 Ω) 0 V (直接) |
| 偏置电压精度 | ±(1% 幅度设置范围 + 5 mV) |
| 相位噪声 |
< -135 dBc/Hz (放大, 1 Vpp, 100 MHz, 偏移 10 kHz) < -148 dBc/Hz (放大, 1 Vpp, 100 MHz, 偏移 1 MHz) < -135 dBc/Hz (直接, 0.5 Vpp, 100 MHz, 偏移 10 kHz) < -148 dBc/Hz (直接, 0.5 Vpp, 100 MHz, 偏移 1 MHz) |
| 波形输出周期抖动 | 3 ps RMS (方波, 150 MHz) |
|
电压噪声 （> 200 kHz） |
35 nV/√Hz (放大, ±2.5 V 范围, 高阻) 12 nV/√Hz (直接, 高阻) |
|
均方根 (RMS) 电压噪声 (积分范围： 100 Hz 到 600 MHz) |
320 µVrms (放大, ±2.5 V range, 50 Ω) 100 µVrms (直接, 50 Ω) |
| 输出带宽 (-3dB, 校准 sin(x)/x 滚降后) |
0 - 300 MHz (放大, ±2.5 V 范围) 0 - 750 MHz (直接) |
| 采样率 | 100 MSa/s 至 2.4 GSa/s |
| 采样率除法器 | 20 to 213 |
| 内部采样时钟分辨率 | 7 位 |
| 上升时间 (20% 至 80%) |
450 ps (0.2 V , 放大, ±0.4 V 范围) 800 ps (1 V, 放大, ±2.5 V 范围) 1100 ps (5 V, 放大, ±2.5 V 范围) 300 ps (0.8 V, 直接) 550 ps (1 V, 放大, ±1.5V 范围) |
| 过冲 | < 1% |
| 触发输出延迟 |
< 50 ns (限于成对输出信号 1&2, 2&4, 5&6, 7&8并使用时序指令 playWaveDigTrigger) < 180 ns (使用时序指令 waitDigTrigger) |
| 通道间偏移 | < 200 ps |
| 偏移调节范围 | 10 ns |
| 时偏移节精度 |
< 10 ps (使用 HDAWG-SKW 选件) < 0.42 ns or 1 个采样时钟周期 (无 HDAWG-SKW 选件) |
| 标记输出 | 1 个/通道, SMA (前面板), 2 标记比特/波形 |
| 标记输出阻抗 | 50 Ω |
| 标记输出上升/下降时间 | 300 ps (20/80%) |
| 标记输出周期抖动 | 60 ps 峰峰值 (方波, 100 MHz) |
| 标记输出偏移调节 |
范围：-23 至 30 ns (最高采样率) 分辨率：~10 ps (最高采样率, 取决于设置) |

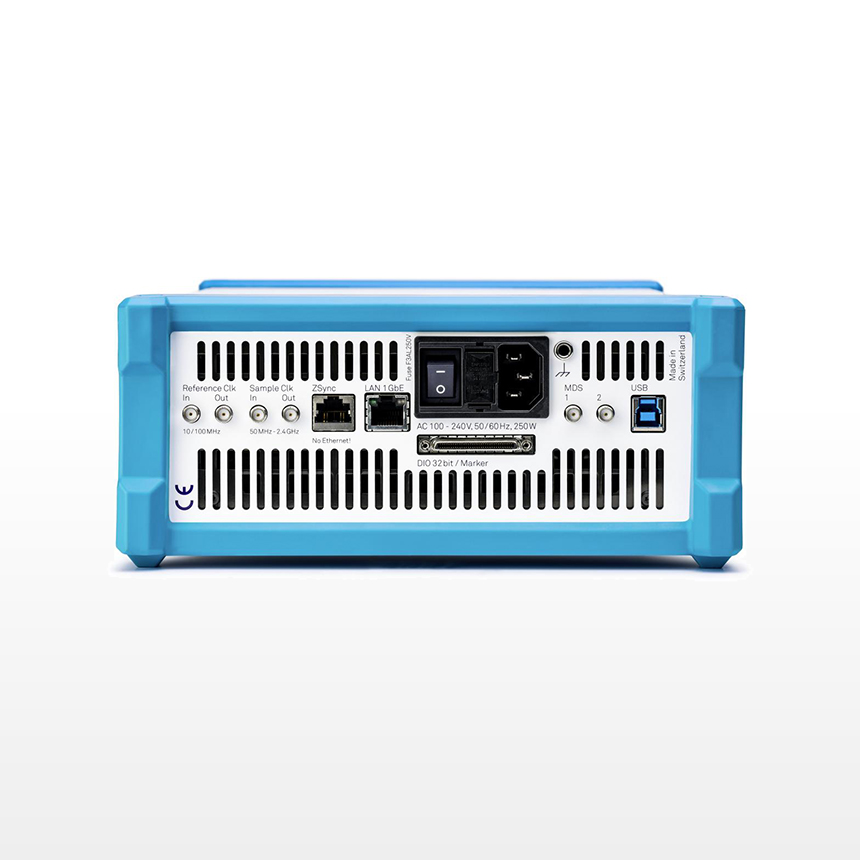

| 采样时钟输出 | 后面板 SMA |
| 采样时钟输出幅度 |
0.8 Vpp (2.4 GHz, 50 Ω) 2.0 Vpp (1.0 GHz, 50 Ω) |
| 参考时钟输出 | 后面板 SMA |
| 参考时钟输出阻抗 | 50 Ω, AC 耦合 |
| 参考时钟输出幅度 | 1 Vpp (100 MHz, 50 Ω) |
| 参考时钟输出频率 |
100 MHz (内部参考模式) 10 / 100 MHz (外部参考模式) |
| 参考时钟输出抖动 | 260 fs RMS, 由相位噪声积分导出 (12 kHz 至 200 MHz 频率偏移范围) |
| 触发输入 | 每个通道 1 路输入，前面板配有 SMA 接口 |
| 触发输入阻抗 | 50 /1 kΩ |
| 触发输入幅值范围 |
± 5 V (50 Ω) ± 10 V (1 kΩ) |
| 触发输入阈值范围 |
± 5 V (50 Ω) ± 10 V (1 kΩ) |
| 触发输入阈值分辨率 | < 0.4 mV |
| 触发输入阈值迟滞 | > 60 mV |
| 触发输入最小脉冲宽度 | 5 ns |
| 触发输入最高运行频率 | 300 MHz |
| 采样时钟输入 | 后面板 SMA |
| 参考时钟输入 | 后面板 SMA |
| 参考时钟输入阻抗 | 50 Ω, AC 耦合 |
| 参考时钟输入频率 | 10 / 100 MHz |
| 参考时钟输入幅度 | -4 dBm 至 +13 dBm |
| 内部时钟类型 | TXCO |
| 内部时钟老化 | ±0.8 ppm/年 |
| 内部时钟短期稳定度 | 0.0001 ppm (1 s) |
| 内部时钟初始精度 | ±1 ppm |
| 内部时钟温度稳定度 | ±0...3 ppm (–20°C 至 +70°C) |
| 内部时钟相位噪声 |
-105 dBc/Hz (偏移 100 Hz) -125 dBc/Hz (偏移 1 kHz) |
| 波形损伤阈值 |
-1.2 V / +1.2 V (直接) -6 V / +6 V (放大) |
| 标记损伤阈值 | -0.7 / +4 V |
| 触发损伤阈值 |
-11 V / +11 V (1 kΩ 输入阻抗) -6 V / +6 V (50 Ω 输入阻抗) |
| 参考时钟输入损伤阈值 |
-4 V / +4 V (DC) +13.5 dBm (AC, DC 偏置 0 V) |
| 参考时钟输出损伤阈值 | -4 V / +4 V (DC) |
| 采样时钟输入损伤阈值 |
-4 V / +4 V (DC) +13.5 dBm (AC, DC 偏置 0 V) |
| 采样时钟输出损伤阈值 | -4 V / +4 V (DC) |
| MDS 输入/输出损伤阈值 | -0.7 / +4 V |
| DIO 输入/输出损伤阈值 | -0.7 / +4 V (默认设置 3.3 V CMOS/TTL) |
| 数字输入输出 (DIO) |
VHDCI 68 针母头， 32 位, 配置为输入或输出, 3.3 V TTL |
| 主机连接接口 |
LAN/Ethernet, 1 Gbit/s USB 3.0, 5 Gbit/s |
| 主机内存要求 | 4 GB+ |
| 主机处理器 |
兼容 SSE2 指令。 如: AMD K8 (Athlon 64, Sempron 64, Turion 64, etc.), AMD Phenom, Intel Pentium 4, Xeon, Celeron, Celeron D, Pentium M, Celeron M, Core, Core 2, Core i5, Core i7, Core i3, Atom |
| 操作系统 | 详见 LabOne 兼容性 |
| 尺寸 |
43.0 × 23.2 × 10.2 cm 16.9 × 9.2 × 4.0 英寸，适用于 19 英寸机架 |
| 重量 | 4.6 kg；10.2 磅 |
| 交流电源线 | 100-240 V (±10%)，50/60 Hz |
| 工作温度 | +5 °C 到 +40 °C |
| 工作环境 | IEC61010，室内工作，安装类别 II，污染等级 2 |
| 工作海拔 | 最高 2000 米 |
