产品型号
模拟通道
数字通道
带宽
最大采样率
垂直分辨率
参考起价
UHFAWG
2 个
4 个
600 MHz
1.8 MSa/s
14 bits
联系我们

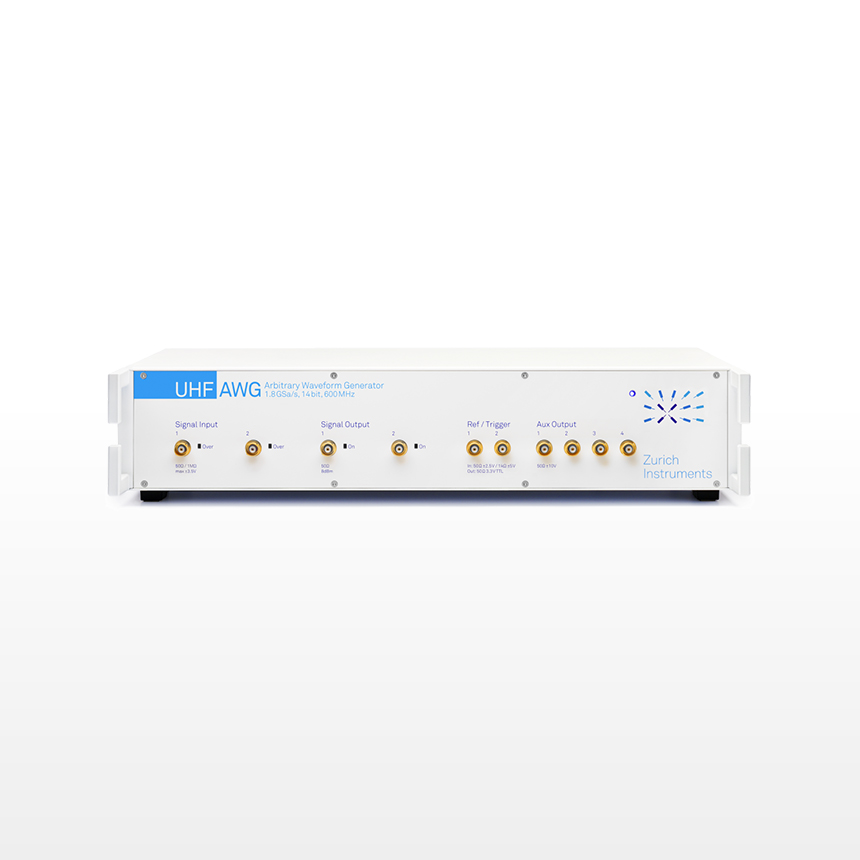

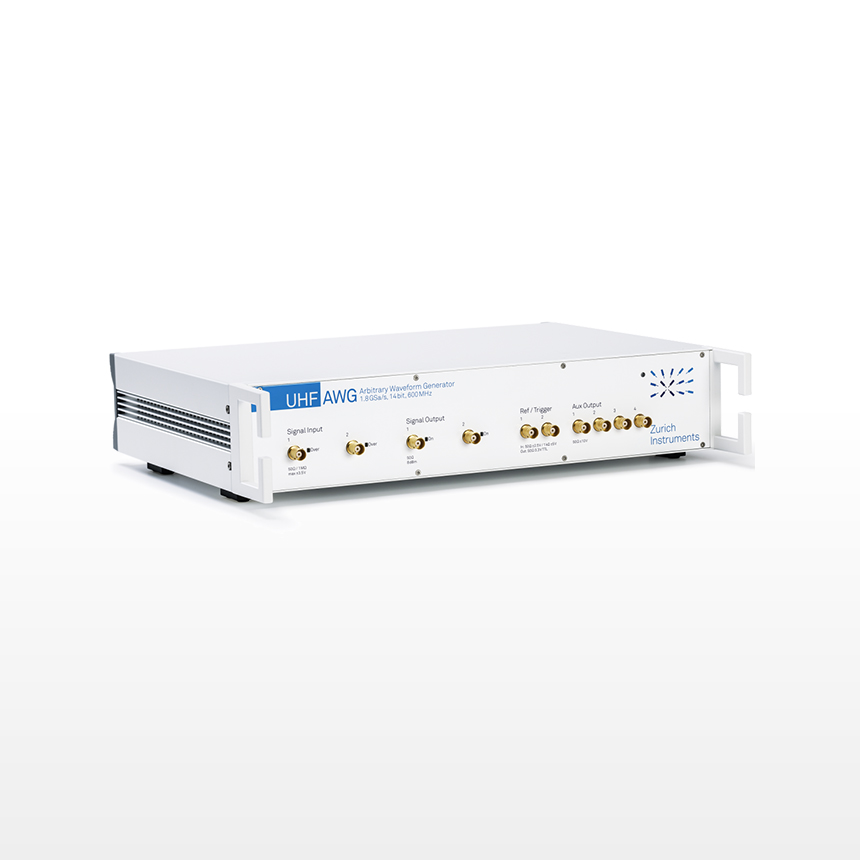

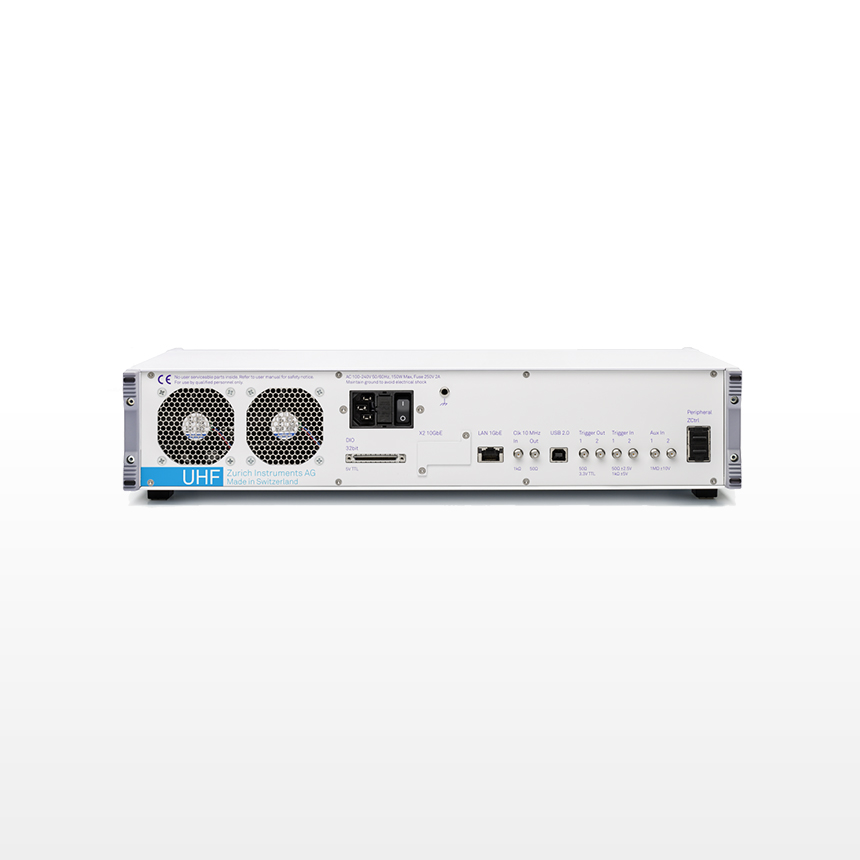

UHFAWG 任意波形发生器
将信号生成和检测集成在一台仪器中，为脉冲测量提供了功能全面的系统。
先进的 AWG 编程理念方便用户在 600 MHz 双通道上自定义输出信号。
可选的检测方式包括多路高速解调器、 脉冲计数器、 Boxcar 平均器和 数字转换器。
AWG 信号的组成和调制功能可保证信号的相位相干性，满足苛刻测量环境的要求。
基于内部测量结果的序列分支能够以前所未有的速度实现前馈协议，使其适用于量子纠错、核磁共振波谱等应用。
应用
电路量子电动力学
量子技术：量子通信、半导体自旋量子、量子点、射频反射测定法
离子阱实验
核磁共振波谱/电子顺磁共振波谱
雷达/激光雷达
混合信号设备测试
扫描振动测量
啁啾脉冲频响分析仪（无泄漏 FFT）
频带激励扫描探针显微镜
电泵浦探针
亮点
UHFAWG 有两个 600 MHz 的信号输出通道，
可输出任意波形，每通道 128MSa 存储深度。
LabOne® 用户界面提供高级的编译器，集成了波形生成与编辑、
定序和配置仪器的功能，简化了输出信号的流程。
与此同时，UHFAWG 也具备两个 600 MHz 的信号输入通道，
以及一套同步和异步检测的工具。
交叉触发功能使 AWG 与内部检测单元可相互触发，取代了以前传统测量系统中的仪器间触发，
不必将信号检测的仪器和信号生成的仪器用复杂的同步方法同步。
从以下例子可以看出，单独一个 AWG 程序就可以控制整个测量过程。
LabOne 定序器编辑窗口中的 AWG 程序可控制波形输出、多数字位数字输出以及动态改变载波频率。
这些模拟和数字 AWG 信号是这个程序生成的。数据采集（零差检测）与信号生成是同步进行的。
LabOne 用户界面提供广泛的测量和分析软件包：
通过绘图仪可以看到连续流盘的测量数据，从而可以密切观测 AWG 信号对测量结果的影响。
使用内置示波器或软件触发功能来触发记录数据，匹配 AWG 测量中经常用到的脉冲测量特征。提供Python、LabVIEW、MATLAB 和 C 语言的 LabOne 编程接口 (API) ，以便于快速集成到现有的控制软件中。
波形生成、调制和啁啾信号
UHFAWG 提供两种输出模式：
在直接输出模式下，波形直接输出到直流耦合的信号输出口。
128 MSa 存储深度和 14 位垂直分辨率，1.8 GSa/s数模转换生成高分辨率脉冲波形，
可重现各种设备测试条件或补偿信号传输中出现的失真。
在调幅模式下，每个 AWG 通道可以产生包络信号，施加在用内部振荡器生成的正弦信号上。
通过 AWG 序列编辑器与脉冲包络，就可优化相位相干脉冲序列的生成，不需要上传完整的波形。
这既能节省时间，又能增加吞吐量。在相位或频率需要频繁调谐时，载波参数可变就能发挥很大的作用。
在需要用到 600 MHz 全带宽和长脉冲序列的应用（如 核磁共振波谱）中，
用户可以用低采样率来定义包络信号，远低于最终信号的的采样率，减少波形占用存储。
UHF-MF 多频选件可进一步增强调制功能。
它可以实现脉冲序列中最多 8 个频率的快速切换及精确的通道间相位控制，是外部 I/Q 混频的理想选择。
UHFAWG 的内部振荡器同时为信号生成和信号检测提供参考信号，可在脉冲雷达等应用中进行相位测量。
每通道可提供两个数字标记信号，其时间分辨率与直接输出模式和调幅模式中的模拟信号相同。
UHFAWG 为扫描振动测量、高 Q 值谐振器测试、频带激励扫描探针显微镜或雷达提供了新的啁啾信号生成方式。
直接输出的周期性啁啾信号可用于快速、高分辨率的频率响应测量。
调幅模式与 UHF-MF 选件相结合，可生成以振荡器（可自由控制的）频率为中心的啁啾信号（例如在锁相环中）。
最后，通过 AWG 序列编程器扫描振荡器频率，无需波形存储即可生成长段啁啾信号。
检测方案
UHFAWG 仪器可与仪器内的多种检测单元结合使用：
多路解调器能够以一流的 5MHz 测量带宽对脉冲射频测量进行相敏检测。
脉冲计数器选件能够以最高 225 MHz 的速度方便地处理光电倍增管的信号或类似的脉冲信号。
示波器/数字转换器可以直接显示系统对波形激励的响应，可使用无频谱泄露的 FFT 显示啁啾信号的频率响应。
频谱分析仪满足高频分辨率测试需求。
Boxcar 平均器提供对低占空比、快速的周期信号的精确分析。
序列分支和前馈
UHFAWG 可使用分支功能。
根据外部条件（例如 32 位数字输入的状态）或内部条件（例如信号解调值）选择下一个波形。
下面的流程图说明了仪器可在不同应用中灵活定义分支条件。
实现亚微秒前馈时间只需执行几个序列器编程指令，不需要经过底层数字信号处理。
这个例子显示了快速反馈协议的信号路径。
对于包括解调和条件分支的反馈协议，系统可达到小于 1µs 的反馈延迟。
AWG 直接触发延迟小于 150ns。
功能图解
技术参数
| 通道数 | 2 |
| 数模转换1,2 | 14 位, 1.8 GSa/s |
| 波形存储深度1,2 | 每通道 128 MSa |
| 定序器长度 | 1024 条指令，核心内存加动态扩展 |
| 输出模式 | 调幅模式、直接输出模式、4 通道辅助输出模式 |
| 条件分支输入信号 | 32 位数字输入、触发输入、内部触发（锁相、示波器、计数器） |
| 条件分支反馈延迟 | < 1 µs |
| 定序器输出 | UHF 模拟输出, 每通道 2 个标记, 32 位数字输出, 辅助输出 |
| 触发输出延迟 | < 150 ns |
| 触发不确定度 | 2.2到4.4 ns |
| 频率范围 | DC - 600 MHz |
| 幅值范围 | ±150 mV, ±1.5 V (直流耦合 50 Ω) |
| 振荡器数量 | 2 (如有 UHF-MF option，8 个) |
| 相位噪声 | -120 dBc/Hz (10 MHz, 偏移 100 Hz), -130 dBc/Hz (10 MHz, 偏移 1 kHz) |
| 随机抖动 (RMS) | 4.5 ps (100 MHz, 6 dBm 正弦波) |
1 同时使用 UHFAWG 和 UHF-DIG 数字转换器选件会降低 AWG 的采样率或者波形存储大小。
2 对于同时在双通道上输出的大于 32 kSa 的非重复波形，最大采样率是 900 MSa/s.
