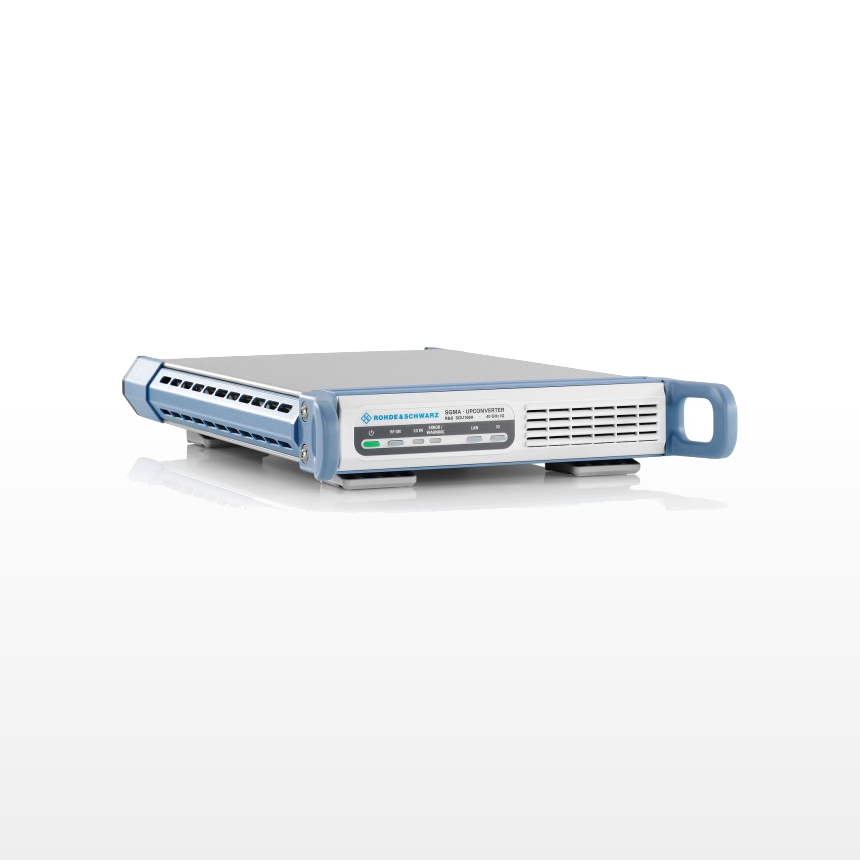

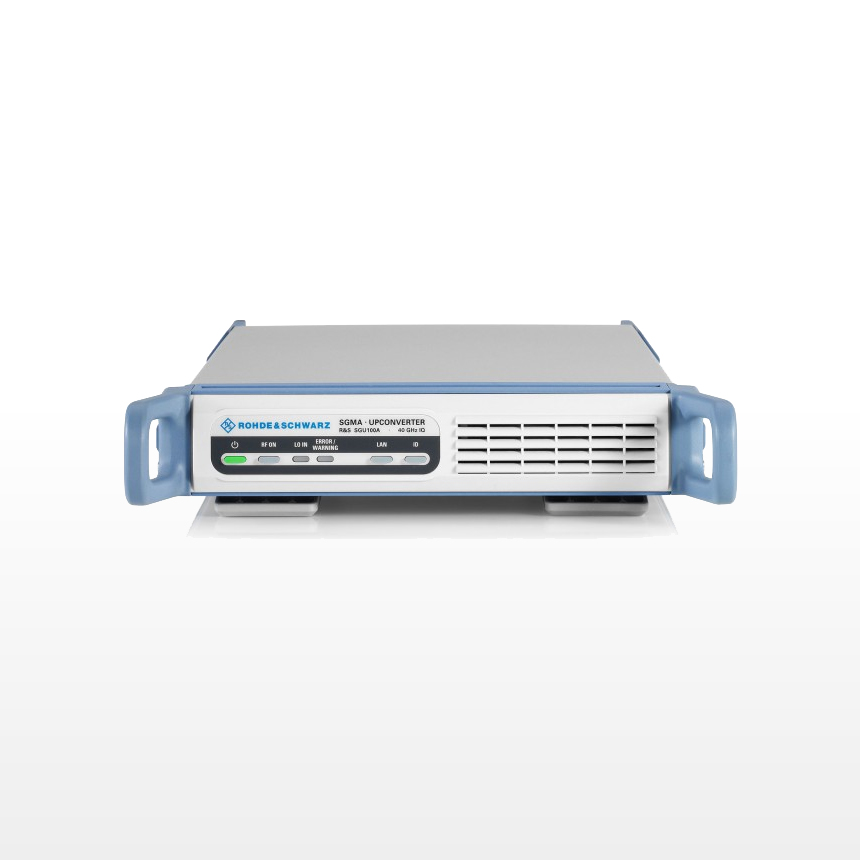

R&S®SGU100A SGMA 上变频器

可将频率扩展到 40 GHz。

合二为一：单个射频输出覆盖整个频率范围

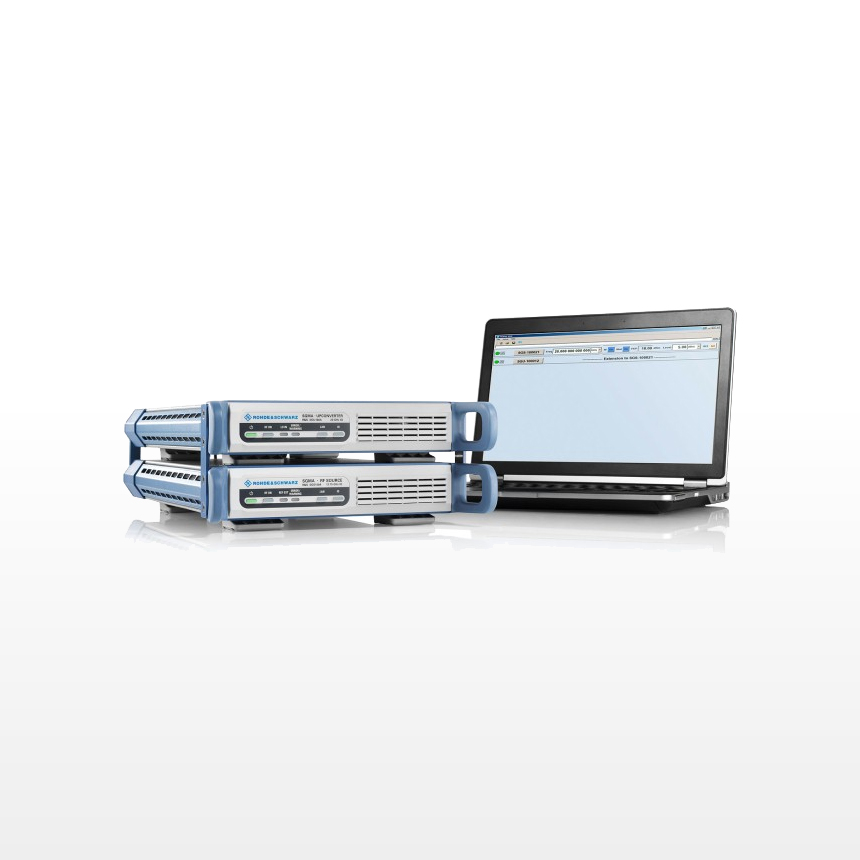

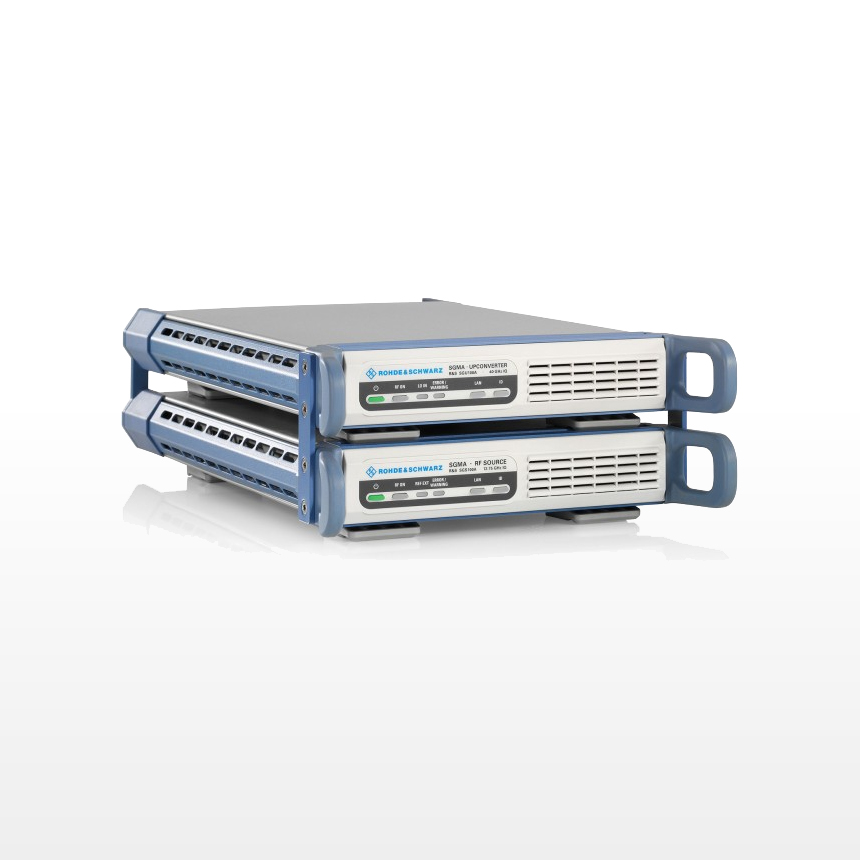

R&S®SGS100A 和 R&S®SGU100A 连接后可合二为一，

通过 R&S®SGMA-GUI PC 软件实现远程控制及手动操作。

这两个组合仪器与 R&S®SGS100A 提供相同的连接：

单个射频输出覆盖整个频率范围，单个模拟 I/Q 输入用于矢量调制。

在此设置中，两台仪器之间自动且透明地分配所有任务，

使用户感觉犹如操作一台仪器而非两台。

无缝集成到现有的用户接口

通过 LAN 或 PCIe 连接时，可通过 R&S®SGS100A 完全控制 R&S®SGU100A。

R&S®SGMA-GUI PC 软件显示 R&S®SGU100A

可作为 R&S®SGS100A 的扩展，并调节最大可设频率范围。

结合 R&S®SGU100A，

R&S®SGS100A 可覆盖 10 MHz 至 40 GHz 的整个频率范围（无调制），

以及 80 MHz 至 40 GHz 的整个频率范围（通过矢量调制）。

市面上尺寸最小且功耗最低的产品

凭借 2 HU 以及 9.5" 机架宽度（或 1 HU 以及全 19" 机架宽度），

R&S®SGS100A 和 R&S®SGU100A 组合是市面上尺寸最小的解决方案，

适用于 20 GHz 的矢量信号生成。

对于生产或系统装置等机架空间有限的应用，这点特别重要。

此类仪器专为实现连续操作而设计，具有低功耗的优点。

组合仪器的功耗低于 110 W，适用于无法直接接入正常电源的位置

（需要使用直流变换器的电池操作）。

达到微波频率的高性能

这种仪器组合外形尺寸虽小，但具备高性能。

比如，对于符号率为 30 Msymbol/s、中心频率为 14 GHz 的 QPSK 信号，

误差矢量幅度为 0.5%。

在 12 GHz 以上时，R&S®SGU100A 具有 2 GHz 的 I/Q 调制带宽，

非常适用于具有极短脉冲的航空航天和国防宽带应用。

波束成形应用及相控天线阵列系统需要高质量的相位相干测试信号。

R&S®SGU100A 为这些任务提供理想的框架。

用户可以在 1 GHz 的参考频率下连接仪器，

且由多台仪器构成的合成器可通过相位相干选件耦合。

因此，相对相位能在长时间内保持稳定。

使用 R&S®SGS100A/R&S®SGU100A 组合（在 14 GHz 下，由 R&S®AFQ100A 驱动）进行 EVM 性能测量。

R&S®SGS100A/R&S®SGU100A 在 18 GHz 下的相位差（I/Q 模式），使用 4.5 GHZ LO 链进行同步
