R&S®SZU100A I/Q 上变频器

宽带毫米波矢量信号生成

将 R&S®SMW200A 矢量信号发生器扩展到毫米波波段。

R&S®SZU100A 具有 2 GHz 带宽、平坦频率响应及超过 80 dB 的动态范围，

能够在 57.32 GHz 至 65.80 GHz 的频率范围内

生成针对 WLAN IEEE 802.11ad、5G 或微波链路的优质测试信号，

并且能够测试卫星及雷达系统。

可以使用 R&S®SZU100A I/Q 上变频器

轻松测试适用于这些应用领域的组件、芯片、收发信机、移动设备及通信基础设施。

具备高性能，适用于严苛应用

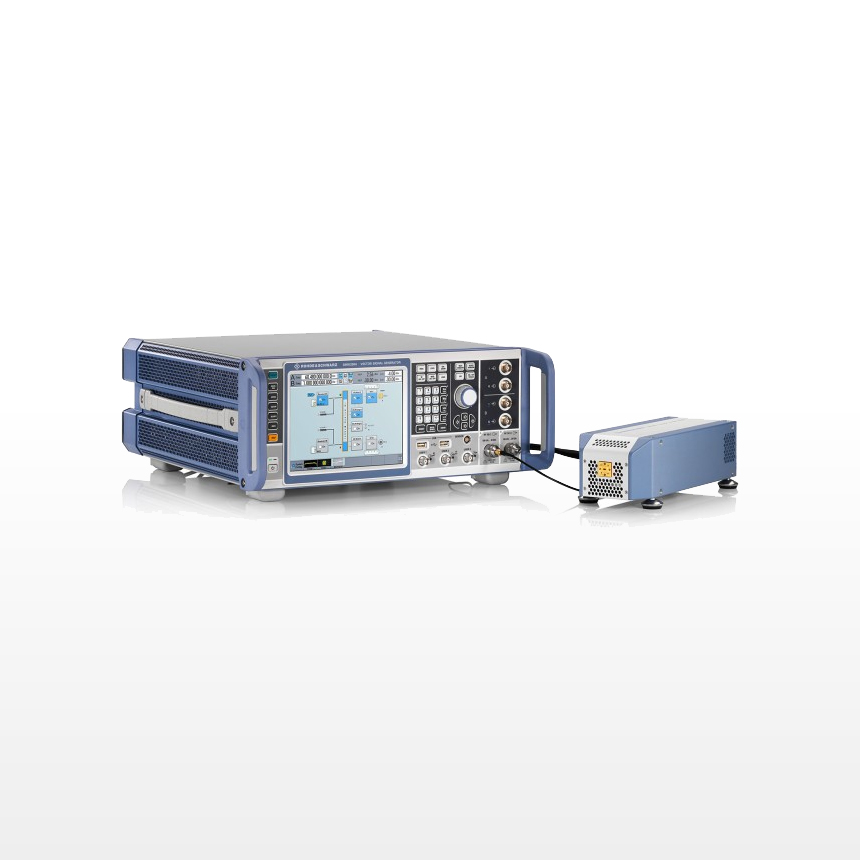

R&S®SMZ100A I/Q 上变频器测试装置

经过现场验证的灵活射频头设计

R&S®SZU100A I/Q 变频器设计作为 R&S®SMW200A 矢量信号发生器的远程射频头。

R&S®SMW-B9 宽带基带选件生成的信号通过单端或差分模拟 I/Q 提供给 R&S®SZU100A。

R&S®SMW200A 还通过射频输出端为 I/Q 上变频器提供 LO 信号。

使用 USB 连接控制 R&S®SZU100A

R&S®SZU100A 设计用作射频头，可放置在被测设备旁边，

最大限度地减少了对射频馈线的需求以及相关线路损耗。

馈线越短，频率上的电平纹波越低。

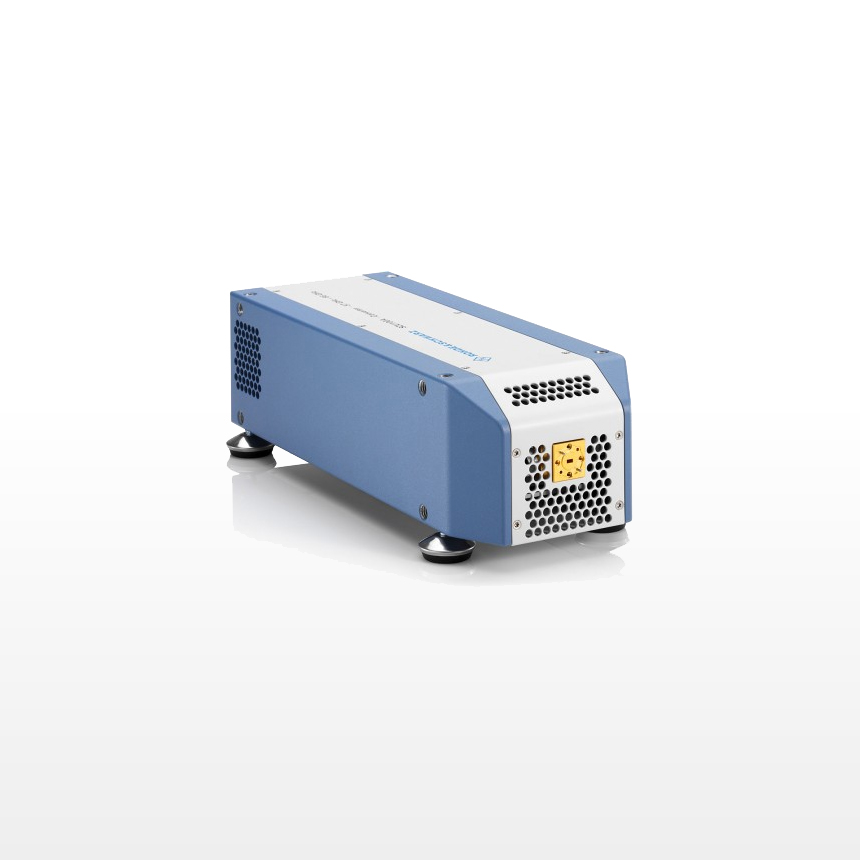

提供多功能安装点和可调节支脚，确保灵活地将 R&S®SZU100A 安装在测试装置中。

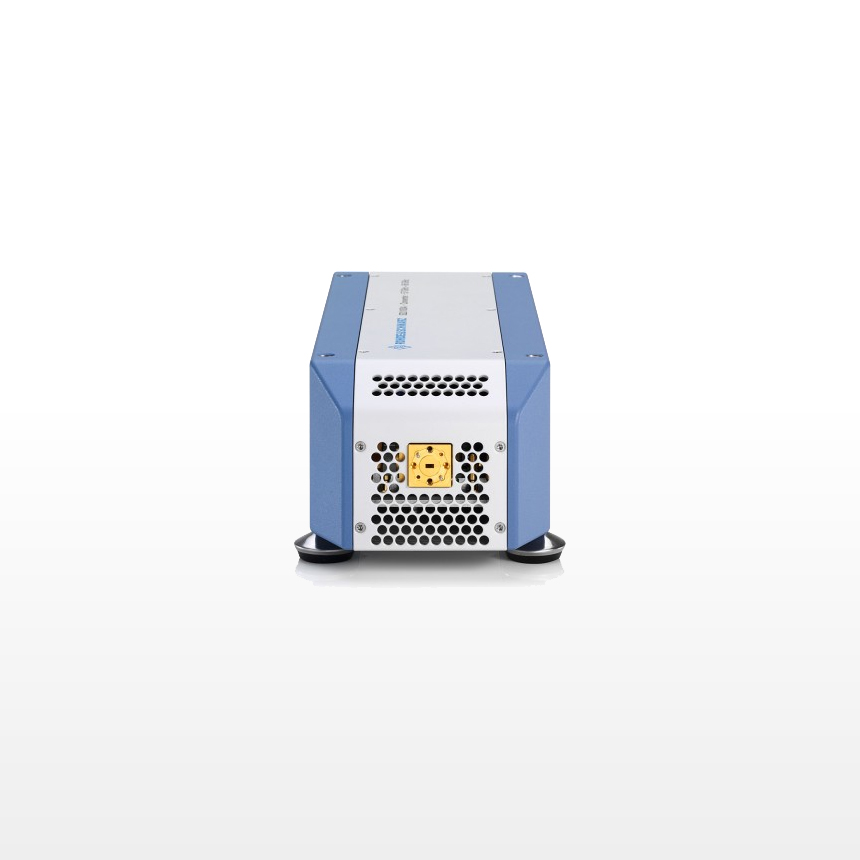

可以使用 WR15 波导连接器直接安装被测设备或天线，以进行空中测量。

高频率和高带宽

R&S®SZU100A 的可调节中心频率为 58.32 GHz 至 64.80 GHz，

射频调制带宽为 ±1 GHz，适用于多种毫米波应用。

用户可以结合使用上变频器与 R&S®SMW200A，生成高达 2 GHz 的宽测试信号，

例如：机载雷达或坦克雷达信号、

卫星间链路或地面点对点通信（回程/前传）信号、5G 或 WLAN IEEE 802.11ad 信号。

高输出功率和宽动态范围

R&S®SZU100A 配备集成式放大器和集成式电子衰减器。

仪器的指定最大输出功率为 +5 dBm (PEP)，但通常会大于 +10 dBm (PEP)，

功率储备足以补偿 60 GHz 频段中测试装置的电缆延长效应或空中路径损耗。

电子衰减器可以精确地将电平设置为低于 -80 dBm。

固态设计意味着高度可重复性、快速设置以及卓越的可靠性。

测试工程师可以使用 R&S®SZU100A 执行灵敏度测量，无需更改测试装置。

R&S®SZU100A 输出端的集成式电平检波器与罗德与施瓦茨的精密功率探头采用相同技术，

可以确保清楚明确的输出电平。

轻松升级 R&S®SMW200A

R&S®SZU100A 是一款轻松升级选件，可将 R&S®SMW200A 转变为毫米波矢量信号发生器。

任何配备 R&S®SMW-B9 宽带基带选件的 R&S®SMW200A 都可以运行 R&S®SZU100A。

信号发生器的频率范围变化 3 GHz，可以转变为一款经济高效的完整毫米波测试解决方案。

多通道操作

R&S®SMW200A 矢量信号发生器可以配置双通道选件。

用户可以使用单个仪器方便地测试变频组件和模块。

通过附加连接的 R&S®SZU100A I/Q 上变频器，

双通道 R&S®SMW200A 可同时提供高频毫米波信号（通过连接的 R&S®SZU100A）

以及最高 20 GHz 的低频 IF 或 LO 信号（通过附加同步通道）。

此外，

R&S®SMW200A 和 R&S®SZU100A 组合是

适用于波束成形或 MIMO 等毫米波多通道应用的理想解决方案。

如有需要，双通道 R&S®SMW200A 可通过

单端 I/Q 并行运行两个 R&S®SZU100A 上变频器，节省测试站空间，同时提供最大可用性。

此外，

还可以精确同步两个信号路径的时间、频率和相位。

R&S®SMW200A 的内部触发系统可确保稳定的时间参考。

R&S®SMW200A 具备 10 MHz 的内部参考，可以耦合两个信号路径。

R&S®SMW-B90 相位相参选件可以同步两个连接的 R&S®SZU100A 单元的相位（如必要）。

平坦频率响应< 2.0 dB

在工厂经过充分特性测量

测量之前无需进行外部频率响应校正

一流的频谱纯度

谐波、非谐波、次谐波优于 –50 dBc（电平 > –40 dBm）

宽带噪声为 –146 dBm (1 Hz) 或更好

出色的调制质量

60.48 GHz 条件下 WLAN IEEE 802.11ad 的 EVM 优于 –32 dB（测量值）

信号质量一流，结果可靠

测量结果与测量设备均极其可靠。

用户可以使用 R&S®SZU100A 测量仪器，获得一流的信号质量与确切结果。

自动频率响应补偿

罗德与施瓦茨在生产过程中对每个 R&S®SZU100A I/Q 上变频器进行全面的特性测量，

并使用适当的校正值对其进行编程。

在测量过程中，R&S®SMW200A 会自动应用校正值，用户无需采用任何特殊操作。

在所有电平和频率条件下，

R&S®SZU100A 始终可以在 2 GHz 带宽上提供 < 2.0 dB 的平坦频率响应

（通常情况下，R&S®SZU100A 的平坦频率响应更佳）。

如此，无需与传统混频器装置一样，在每次测量之前都要花费大量时间执行外部校准程序。

一流的频谱纯度

R&S®SZU100A 具备出色的频谱特性。

罗德与施瓦茨推出精密的合成器设计，可确保在整个有用频段内有效抑制图像边带和杂散。

谐波和非谐波衰减超过 50 dBc。

使用配备 R&S®SMW-B22 增强型相位噪声性能选件的 R&S®SMW200A 时，

60.48 GHz 、20 kHz 偏置条件下的相位噪声非常低，典型值仅为 –102 dBc (1 Hz)。

放大器关闭后，宽带噪声约为 –174 dBm (1 Hz)，位于热噪声范围内，

因此不会影响复杂的灵敏度测量。

出色的调制质量

高质量的宽带调制测试信号至关重要，

特别是对于 5G 或 WLAN IEEE 802.11ad 等通信标准而言。

这是可靠评估接收机性能的唯一方法。

R&S®SZU100A 上变频器具备出色的调制质量，能够精确执行此类评估。

例如，

16QAM 调制 WLAN IEEE 802.11ad 信号在 60.48 GHz 的载波频率下生成，

EVM 优于 –32 dB（测量值）。

R&S®SZU100A 的电子衰减器能够始终如一地提供良好信噪比，

即使在低功率电平条件下也是如此。

因此，即使在低电平条件下，也能保持出色的调制质量。

操作快捷方便

快速上市是产品实现商业成功的关键。

R&S®SZU100A 使日常测量任务更加简单，有效地加快了开发过程。

操作简单

R&S®SZU100A 无缝集成至 R&S®SMW200A 的操作概念。

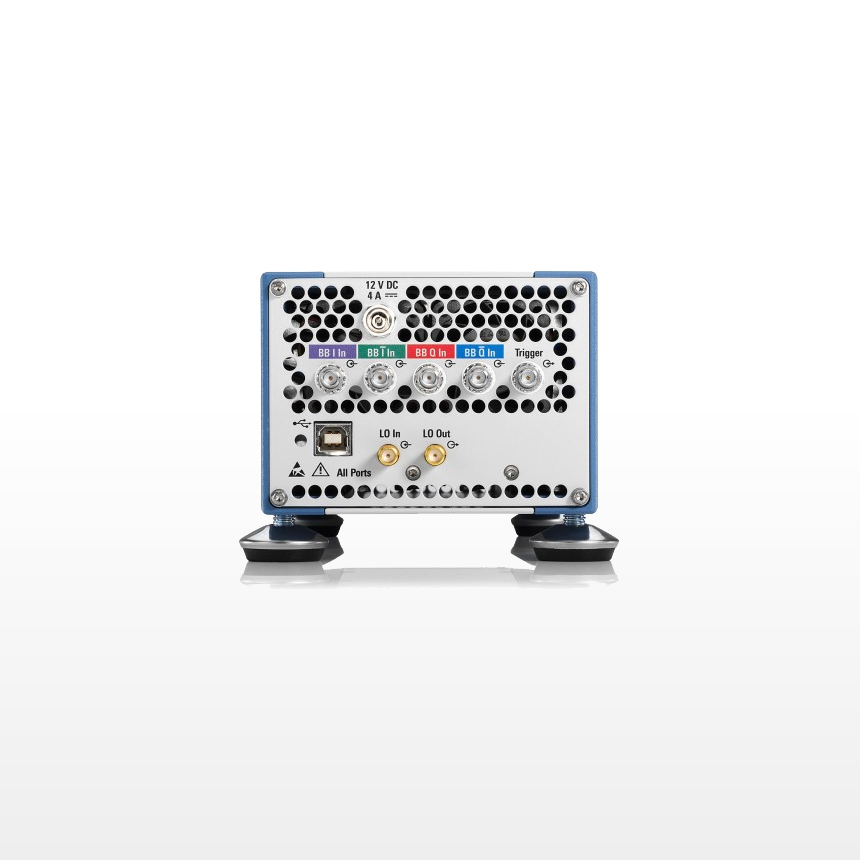

上变频器通过 USB、I/Q 和射频连接器连接至 R&S®SMW200A 后，

R&S®SMW200A 即可转换为适用于毫米波应用的矢量信号发生器。

R&S®SMW200A 图形用户界面，带有无缝集成的 R&S®SZU100A。

集成式连接测试可确保所有电缆正确连接。

所有功能均通过 R&S®SMW200A 图形用户界面进行直接控制，

与矢量信号发生器类似。

提供多种标准功能，包括 R&S®SMW200A 直接信号配置、

上下文关联的联机帮助以及以图形化形式显示生成的信号，

支持用户完成各种任务。

借助这些特性，R&S®SZU100A 非常易于使用。

远程操作与自动化

R&S®SMW200A 以及 R&S®SZU100A 上变频器

可通过所有常见的远程控制接口进行控制。

R&S®SZU100A 用户可以充分利用 R&S®SMW200A 矢量信号发生器的多种远程控制功能，

例如内置 SCPI 宏记录器以及突出显示预设状态变化的功能。

提供适用于所有重要编程环境（MATLAB®、CVI、LabView、VXIplug&play、IVI）的驱动程序。

R&S®SMW200A 的远程控制程序还支持上变频器，

最大限度地减少了 R&S®SZU100A 的自动化工作量，

几乎无需额外操作。

加快开发进程

R&S®SZU100A 在工厂经过充分校准，

且 R&S®SMW200A 会在操作过程中实时自动校正频率响应。

如此，

无需与其他解决方案一样，在测量前对测试装置进行外部校正。

自动频率响应校正独立于有用信号、电平及频率，

因此在日常操作中不需要花大量时间执行波形校准以及计算预校正。
